Слайд 1

Описание слайда:

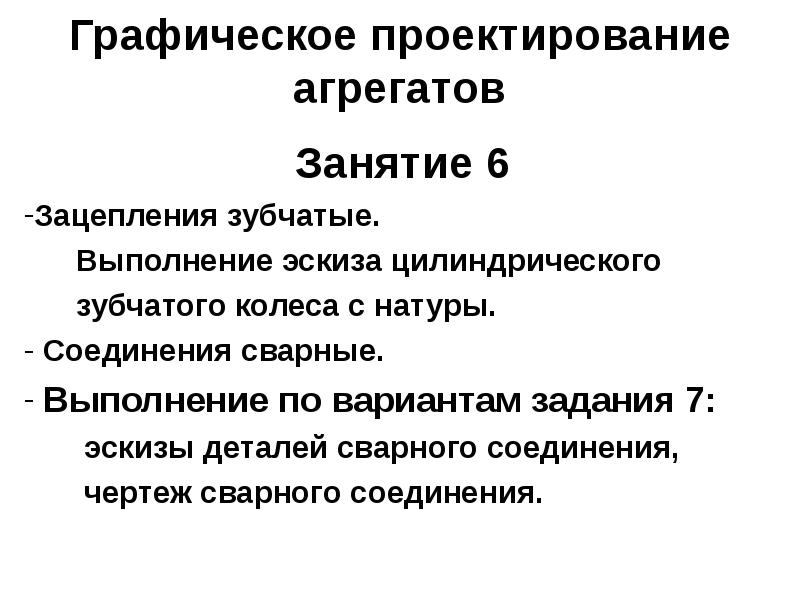

Графическое проектирование агрегатов Занятие 6 Зацепления зубчатые. Выполнение эскиза цилиндрического зубчатого колеса с натуры. Соединения сварные. Выполнение по вариантам задания 7: эскизы деталей сварного соединения, чертеж сварного соединения.

Слайд 2

Описание слайда:

Элементы цилиндрического зубчатого колеса d = m х z; d – диаметр делительной окружности, m – модуль, z – число зубьев. m = f / π f – шаг зацепления Высота зуба h = ha +hf ha – высота головки зуба hf – высота ножки зуба ha = m, hf =1,25m Диаметр выступов зубьев: da = d + 2ha = m (z + 2) Диаметр окружности впадин df = d – 2hf = m ( z -2,5)

Слайд 3

Описание слайда:

Условное изображение зацеплений зубчатых ГОСТ 2.402-68 Зацепление цилиндрическими колесами Зацепление реечное

Слайд 4

Описание слайда:

Условное изображение зацеплений зубчатых ГОСТ 2.402-68 Червячная передача с цилиндрическим червяком Зацепление зубчатыми коническими колесами

Слайд 5

Описание слайда:

Правила выполнения чертежа цилиндрического зубчатого колеса ГОСТ 2.403-75 -

Слайд 6

Описание слайда:

Сварные соединения ГОСТ 2.312-72 Изображение швов сварных соединений

Слайд 7

Описание слайда:

Сварные соединения ГОСТ 2.312-72 Условные обозначения швов сварных соединений

Слайд 8

Описание слайда:

Сварные соединения ГОСТ 2.312-72 Вспомогательные знаки для обозначения сварных швов

Слайд 9

Описание слайда:

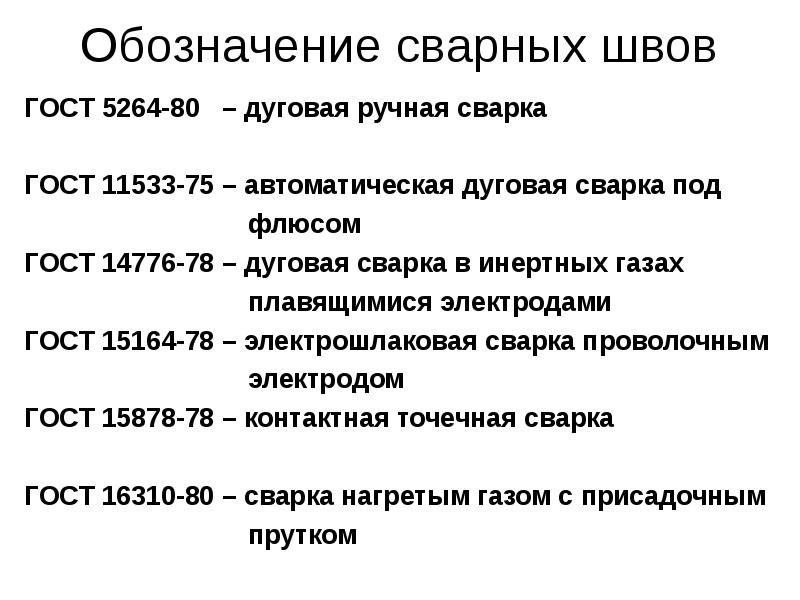

Обозначение сварных швов ГОСТ 5264-80 – дуговая ручная сварка ГОСТ 11533-75 – автоматическая дуговая сварка под флюсом ГОСТ 14776-78 – дуговая сварка в инертных газах плавящимися электродами ГОСТ 15164-78 – электрошлаковая сварка проволочным электродом ГОСТ 15878-78 – контактная точечная сварка ГОСТ 16310-80 – сварка нагретым газом с присадочным прутком

Слайд 10

Описание слайда:

Ручная дуговая сварка. Швы сварные ГОСТ 5264-80 -

Слайд 11

Описание слайда:

Пример выполнения чертежа сварного соединения -

Слайд 12

Описание слайда:

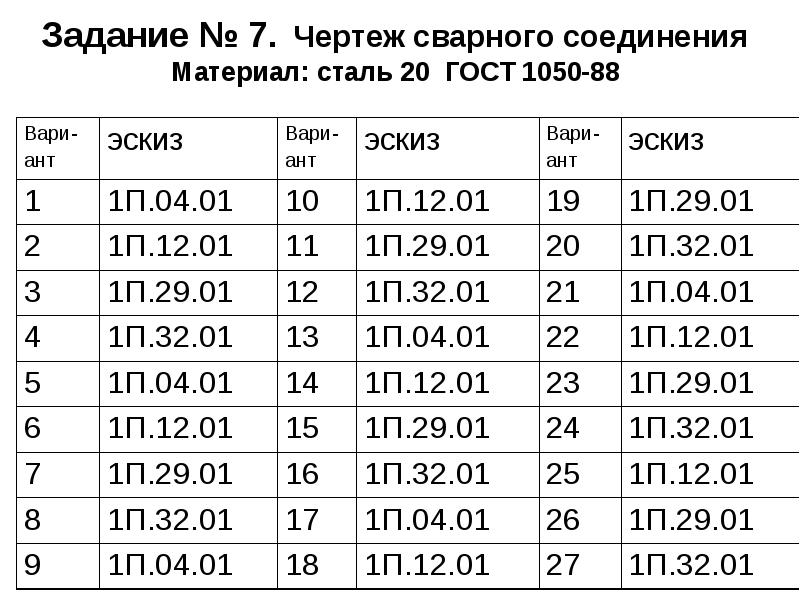

Задание № 7. Чертеж сварного соединения Материал: сталь 20 ГОСТ 1050-88

Слайд 13

Описание слайда:

Эскиз сложной детали для выполнения чертежа сварного соединения Стойка КГ.012.02.00 Разделить на 3 детали: Основание КГ.012.02.01 Ребро 1 КГ.012.02.02 Ребро 2 КГ.012.02.03

Слайд 14

Описание слайда:

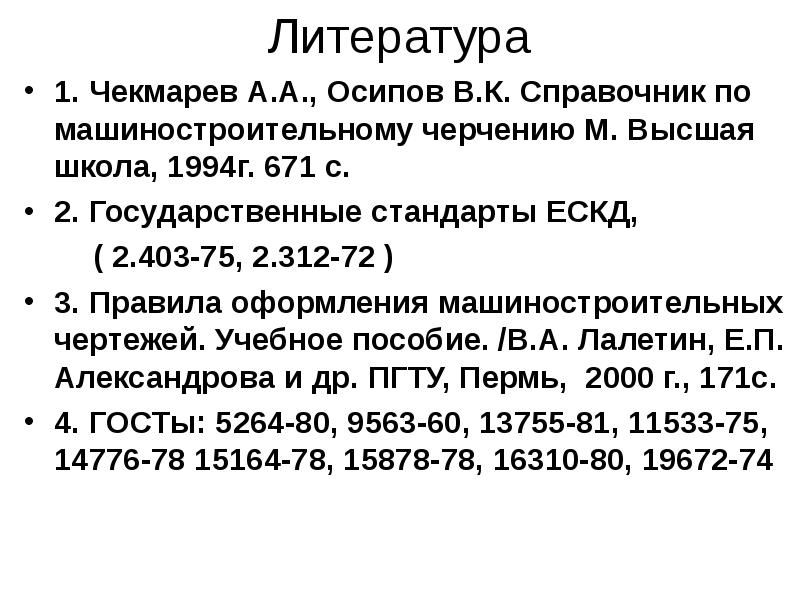

Литература 1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М. Высшая школа, 1994г. 671 с. 2. Государственные стандарты ЕСКД, ( 2.403-75, 2.312-72 ) 3. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171с. 4. ГОСТы: 5264-80, 9563-60, 13755-81, 11533-75, 14776-78 15164-78, 15878-78, 16310-80, 19672-74
