Вы можете ознакомиться и скачать презентацию на тему Теплопроводность. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ФГБУ ВПО «Астраханский государственный технический университет» Кафедра «Теплоэнергетика» Лекция № 1а на тему: Теплопроводность По дисциплине «Тепломассообмен»

Слайд 2

Описание слайда:

Газы Теплопроводность газов. Согласно молекулярно-кинетической теории теплопроводность в газах обусловлена взаимным обменом энергией при соударениях молекул между собой. Молекула, обладающая большей кинетической энергией, передает последней часть свое й энергии, что приводит к выравниванию температуры в газе. В газах (так же как и в жидкостях) теплопроводность в чистом виде наблюдается лишь в очень тонких слоях и при таком их расположении, когда молекулы с наибольшей энергией ( т.е. наиболее нагретые) находятся наверху. При наличии слоя газа или жидкости конечной толщины обычно возникает конвекция .

Слайд 3

Описание слайда:

Для газов коэффициент теплопроводности может быть определён согласно кинетической теории газов Для газов коэффициент теплопроводности может быть определён согласно кинетической теории газов , Где – масса одной молекулы; – число молекул в единице объёма; – средний пробег молекулы; – средняя арифметическая скорость движения молекул; – теплоёмкость при постоянном объёме. Так как обратно пропорционален , то λ газов не зависит от давления среды, что подтверждено экспериментальными данными. Отсюда же следует увеличение λ газов с ростом температуры (рис. 6.2)

Слайд 4

Описание слайда:

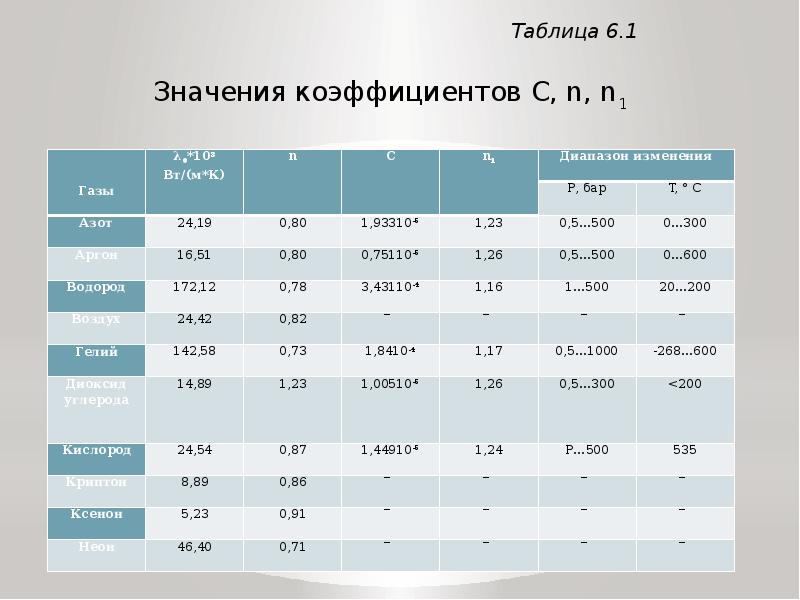

Изменение коэффициента теплопроводности газов в зависимости от температуры рассчитать с помощью соотношения Изменение коэффициента теплопроводности газов в зависимости от температуры рассчитать с помощью соотношения Значения λ0 при Т0 = 273 К и n некоторых газов приведены в таблице 6.1. Коэффициент теплопроводности может быть подсчитан по эмпирическому соотношению в зависимости от плотности ρ, λ = λ0+ Срnl

Слайд 5

Описание слайда:

Теплопроводность водяного пара, включая кривую насыщения и сверхкритическую область, можно оценить по формуле : Теплопроводность водяного пара, включая кривую насыщения и сверхкритическую область, можно оценить по формуле : , Где Т- температура пара в К; ρ- его плотность в кг/. Теплопроводность газов минимальна по сравнению с другими веществами и лежит в примерном диапазоне 5*… Вт/(м*К). Значения С и П1 также даны в табл. 6.1.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

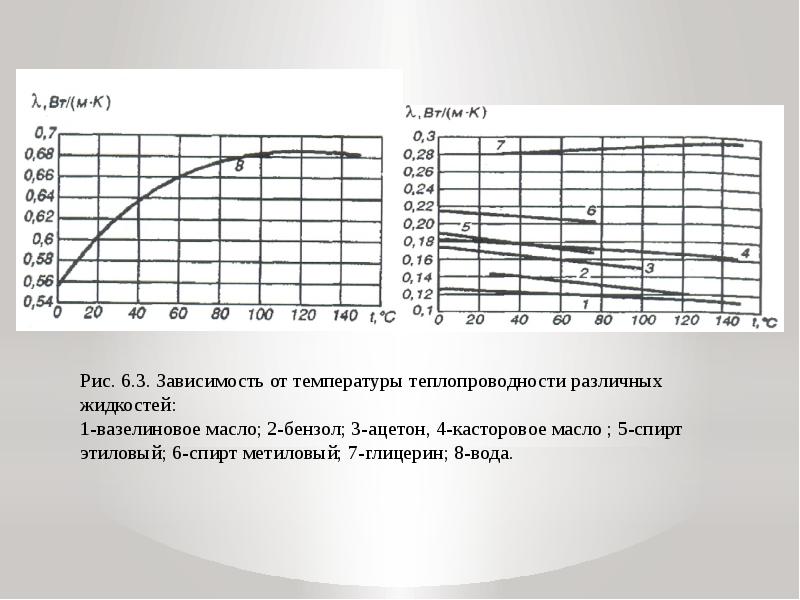

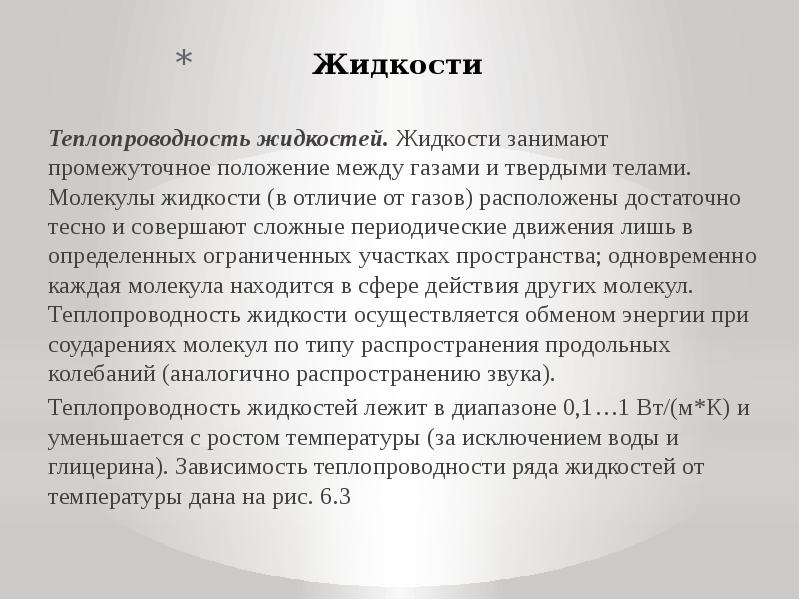

Жидкости Теплопроводность жидкостей. Жидкости занимают промежуточное положение между газами и твердыми телами. Молекулы жидкости (в отличие от газов) расположены достаточно тесно и совершают сложные периодические движения лишь в определенных ограниченных участках пространства; одновременно каждая молекула находится в сфере действия других молекул. Теплопроводность жидкости осуществляется обменом энергии при соударениях молекул по типу распространения продольных колебаний (аналогично распространению звука). Теплопроводность жидкостей лежит в диапазоне 0,1…1 Вт/(м*К) и уменьшается с ростом температуры (за исключением воды и глицерина). Зависимость теплопроводности ряда жидкостей от температуры дана на рис. 6.3

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

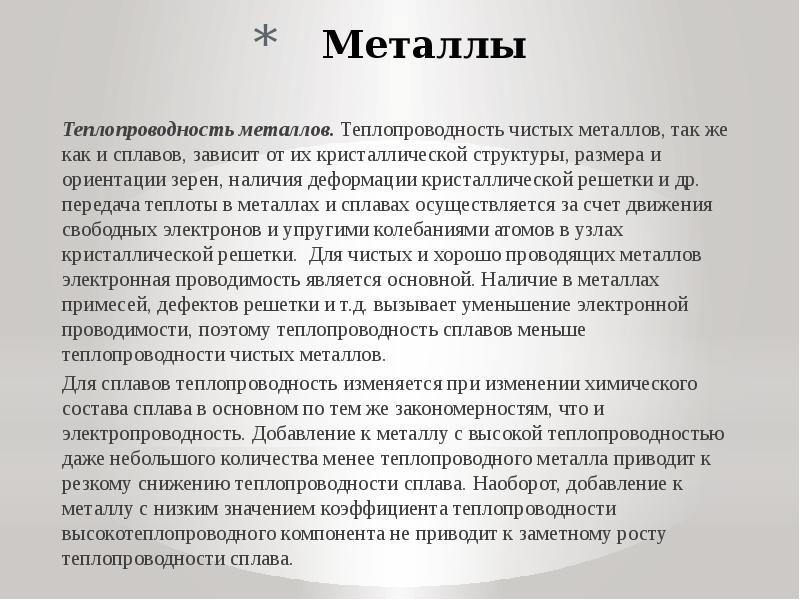

Металлы Теплопроводность металлов. Теплопроводность чистых металлов, так же как и сплавов, зависит от их кристаллической структуры, размера и ориентации зерен, наличия деформации кристаллической решетки и др. передача теплоты в металлах и сплавах осуществляется за счет движения свободных электронов и упругими колебаниями атомов в узлах кристаллической решетки. Для чистых и хорошо проводящих металлов электронная проводимость является основной. Наличие в металлах примесей, дефектов решетки и т.д. вызывает уменьшение электронной проводимости, поэтому теплопроводность сплавов меньше теплопроводности чистых металлов. Для сплавов теплопроводность изменяется при изменении химического состава сплава в основном по тем же закономерностям, что и электропроводность. Добавление к металлу с высокой теплопроводностью даже небольшого количества менее теплопроводного металла приводит к резкому снижению теплопроводности сплава. Наоборот, добавление к металлу с низким значением коэффициента теплопроводности высокотеплопроводного компонента не приводит к заметному росту теплопроводности сплава.

Слайд 10

Описание слайда:

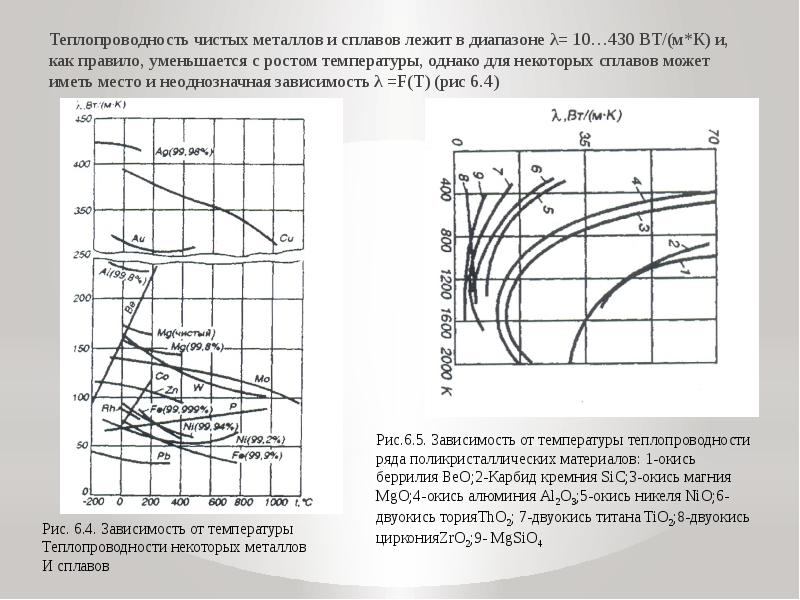

Теплопроводность чистых металлов и сплавов лежит в диапазоне λ= 10…430 ВТ/(м*К) и, как правило, уменьшается с ростом температуры, однако для некоторых сплавов может иметь место и неоднозначная зависимость λ =F(T) (рис 6.4) Теплопроводность чистых металлов и сплавов лежит в диапазоне λ= 10…430 ВТ/(м*К) и, как правило, уменьшается с ростом температуры, однако для некоторых сплавов может иметь место и неоднозначная зависимость λ =F(T) (рис 6.4)

Слайд 11

Описание слайда:

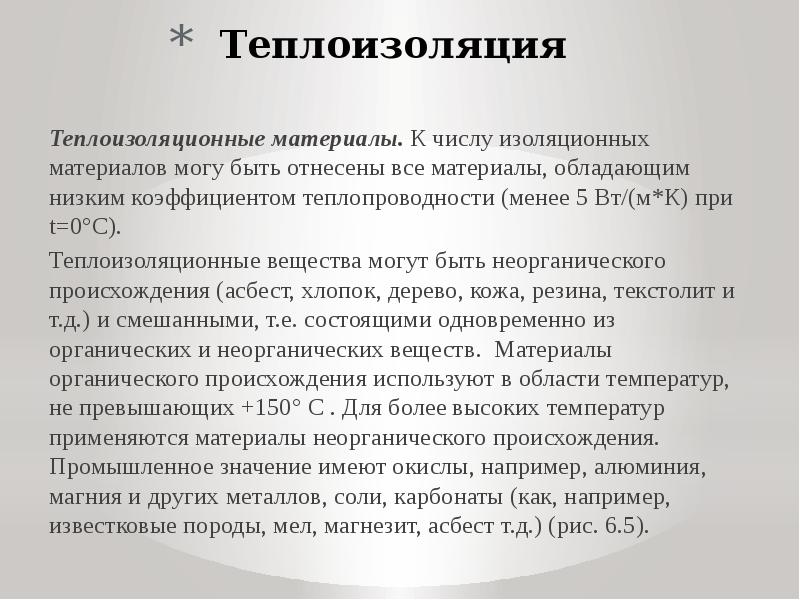

Теплоизоляция Теплоизоляционные материалы. К числу изоляционных материалов могу быть отнесены все материалы, обладающим низким коэффициентом теплопроводности (менее 5 Вт/(м*К) при t=0°С). Теплоизоляционные вещества могут быть неорганического происхождения (асбест, хлопок, дерево, кожа, резина, текстолит и т.д.) и смешанными, т.е. состоящими одновременно из органических и неорганических веществ. Материалы органического происхождения используют в области температур, не превышающих +150° С . Для более высоких температур применяются материалы неорганического происхождения. Промышленное значение имеют окислы, например, алюминия, магния и других металлов, соли, карбонаты (как, например, известковые породы, мел, магнезит, асбест т.д.) (рис. 6.5).

Слайд 12

Описание слайда:

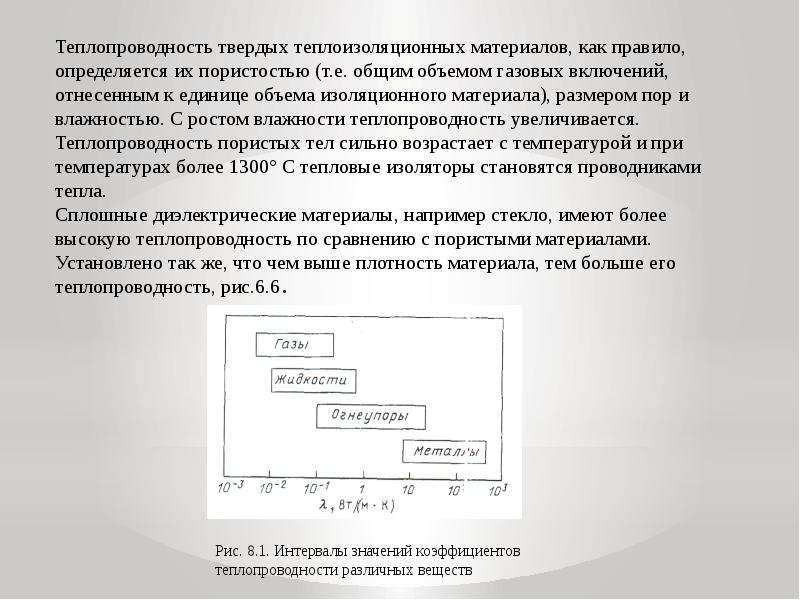

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Общая информация Для многих материалов в нешироком диапазоне температур зависимость λ = λ(Т) можно описать линейной функцией вида Таблица 1.2. Значения λ0, β, λ’0 и β’ для некоторых теплоизоляционных материалов

Слайд 15

Описание слайда:

Смеси Теплопроводность газовых смесей не подчиняются закону аддитивности. В этом случае λ находят по экспериментально полученным таблицам, а при их отсутствии - вычисляют по одной из теоретических формул, например по формуле Мейсона – Саксена: Где N – число компонентов смеси; (здесь сi - массовая доля i-го компонента (массовая концентрация), Mi - относительная молекулярная масса);
