Вы можете ознакомиться и скачать презентацию на тему Арифметическо Логическое Устройство. Доклад-сообщение содержит 45 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Оптимальное устремление

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

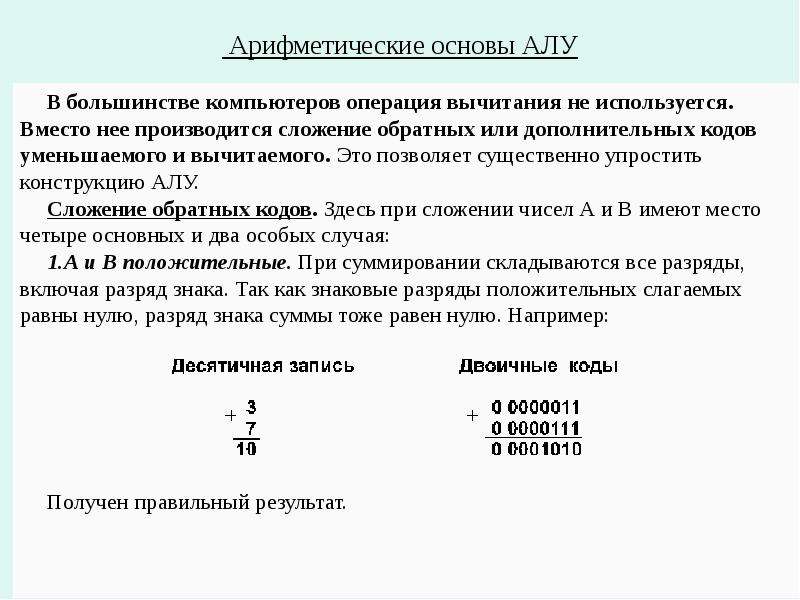

Арифметические основы АЛУ

Слайд 5

Описание слайда:

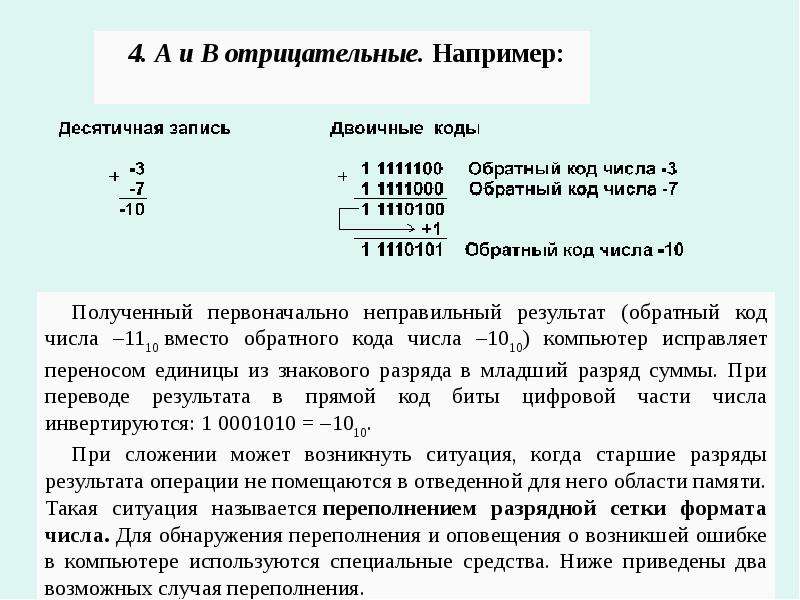

Слайд 6

Описание слайда:

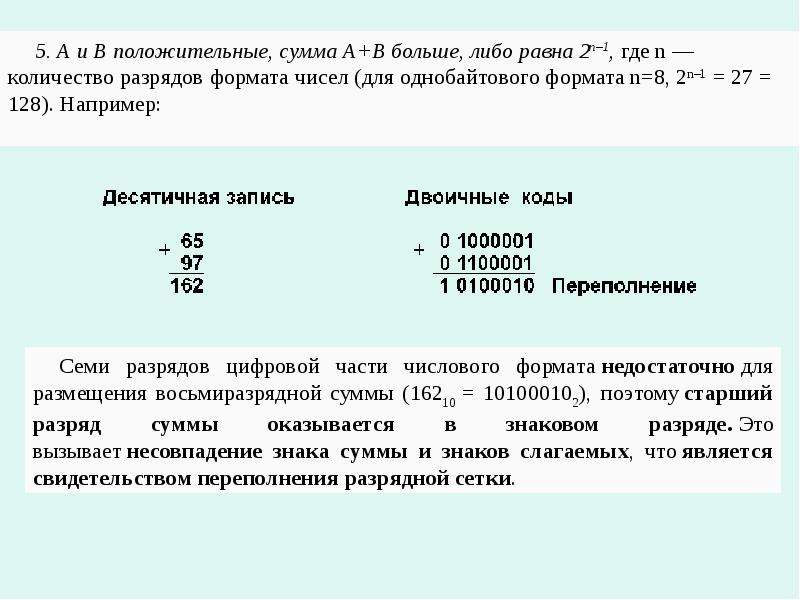

Слайд 7

Описание слайда:

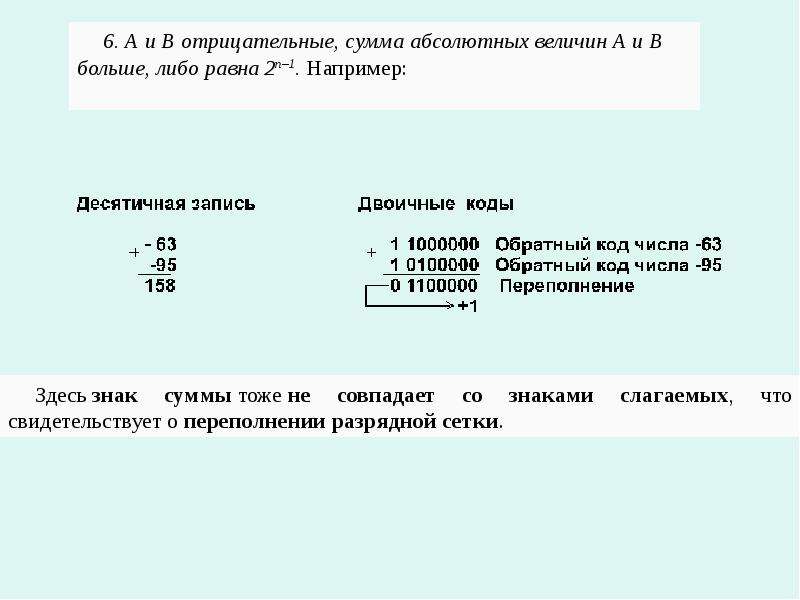

Слайд 8

Описание слайда:

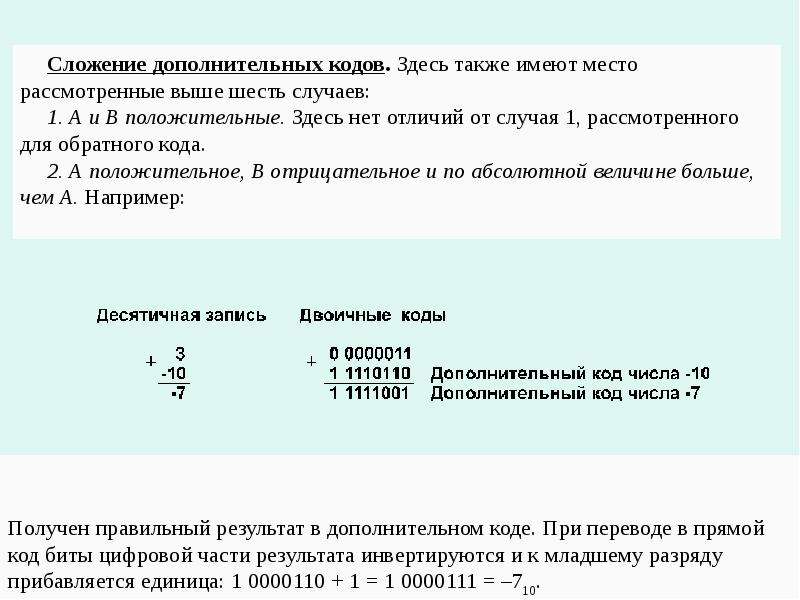

Слайд 9

Описание слайда:

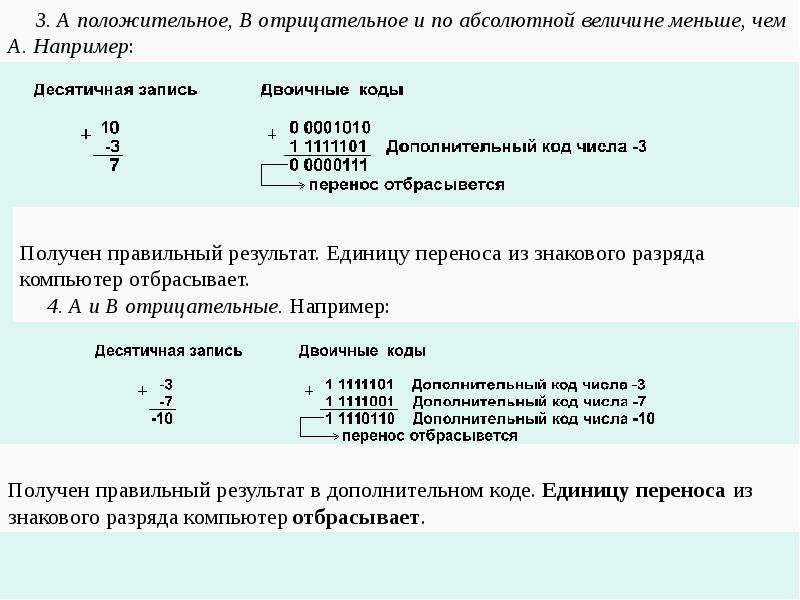

Слайд 10

Описание слайда:

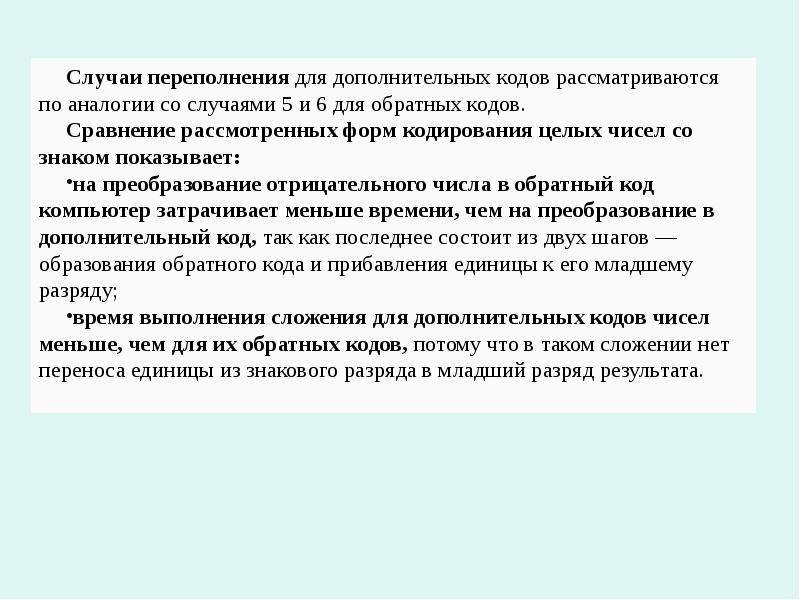

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

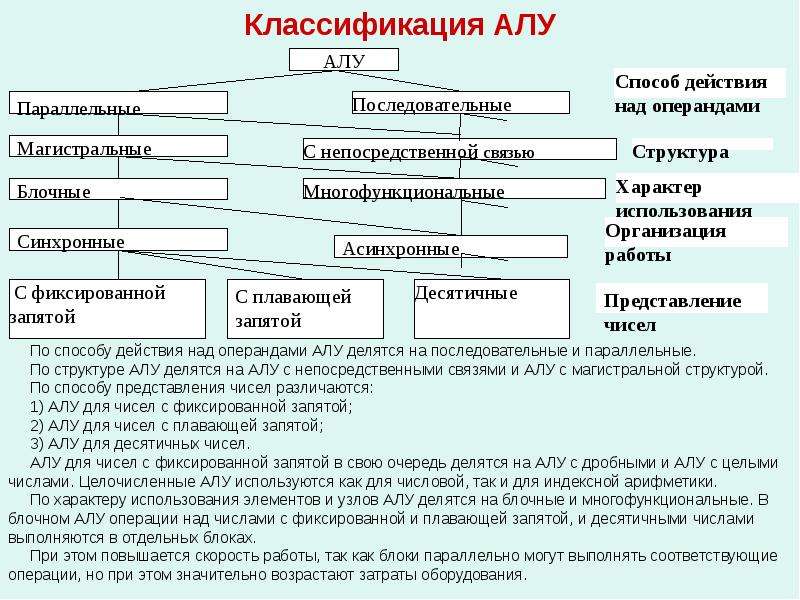

Классификация АЛУ Классификация АЛУ

Слайд 14

Описание слайда:

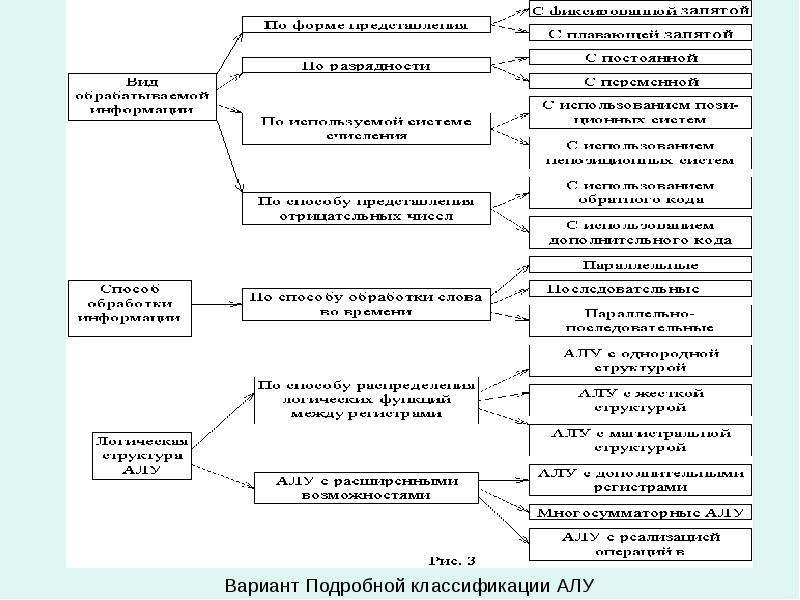

Вариант Подробной классификации АЛУ Вариант Подробной классификации АЛУ

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Многофункциональное АЛУ

Слайд 17

Описание слайда:

АЛУ с непосредственными связями и накапливающим сумматором АЛУ с непосредственными связями и накапливающим сумматором

Слайд 18

Описание слайда:

АЛУ с комбинационным сумматором и дополнительным регистром АЛУ с комбинационным сумматором и дополнительным регистром

Слайд 19

Описание слайда:

АЛУ с комбинационным сумматором и двумя дополнительными регистрами АЛУ с комбинационным сумматором и двумя дополнительными регистрами

Слайд 20

Описание слайда:

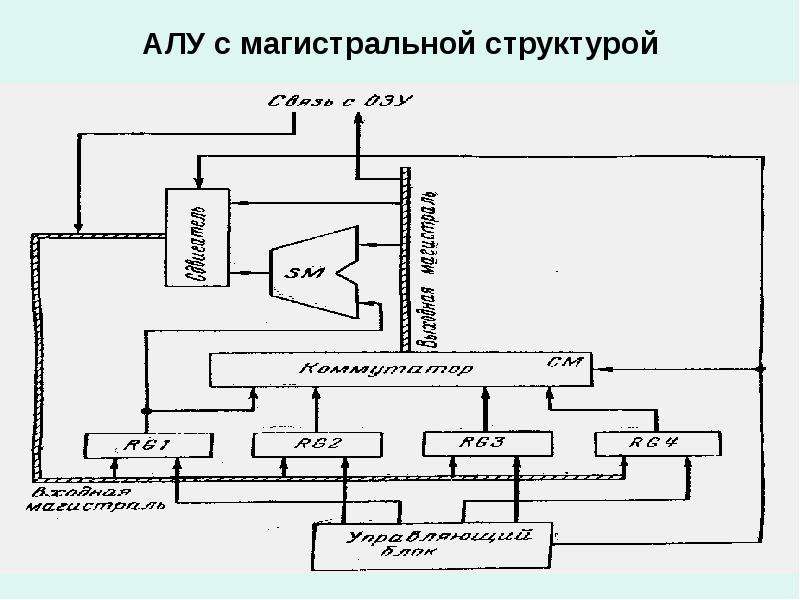

АЛУ с магистральной структурой АЛУ с магистральной структурой

Слайд 21

Описание слайда:

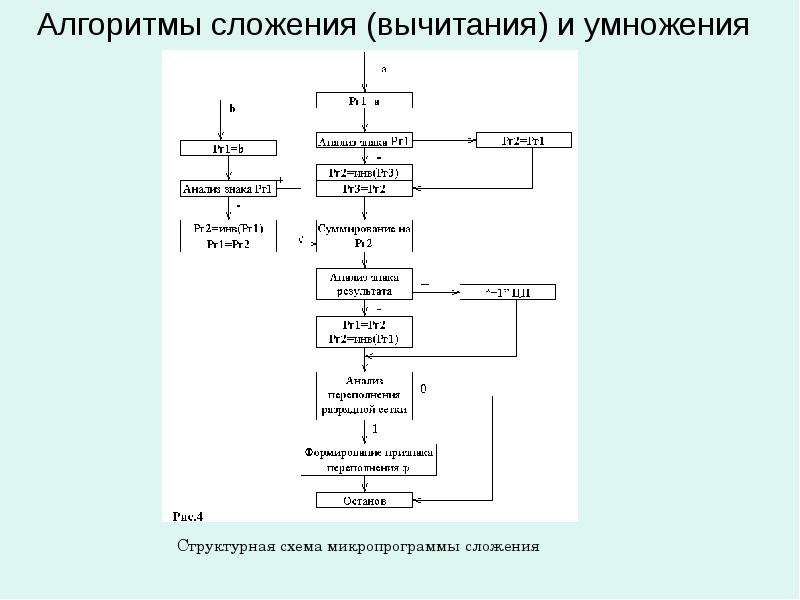

Алгоритмы сложения (вычитания) и умножения

Слайд 22

Описание слайда:

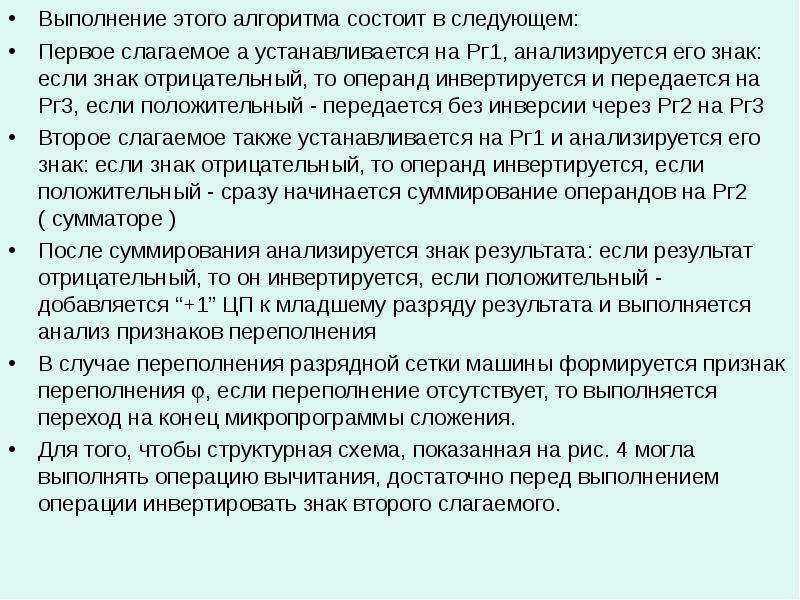

Выполнение этого алгоритма состоит в следующем: Выполнение этого алгоритма состоит в следующем: Первое слагаемое а устанавливается на Рг1, анализируется его знак: если знак отрицательный, то операнд инвертируется и передается на Рг3, если положительный - передается без инверсии через Рг2 на Рг3 Второе слагаемое также устанавливается на Рг1 и анализируется его знак: если знак отрицательный, то операнд инвертируется, если положительный - сразу начинается суммирование операндов на Рг2 ( сумматоре ) После суммирования анализируется знак результата: если результат отрицательный, то он инвертируется, если положительный - добавляется “+1” ЦП к младшему разряду результата и выполняется анализ признаков переполнения В случае переполнения разрядной сетки машины формируется признак переполнения , если переполнение отсутствует, то выполняется переход на конец микропрограммы сложения. Для того, чтобы структурная схема, показанная на рис. 4 могла выполнять операцию вычитания, достаточно перед выполнением операции инвертировать знак второго слагаемого.

Слайд 23

Описание слайда:

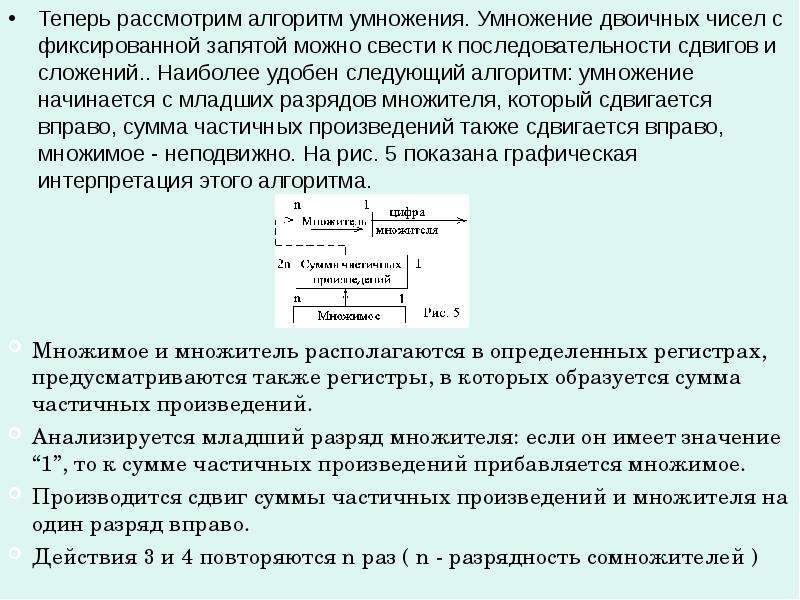

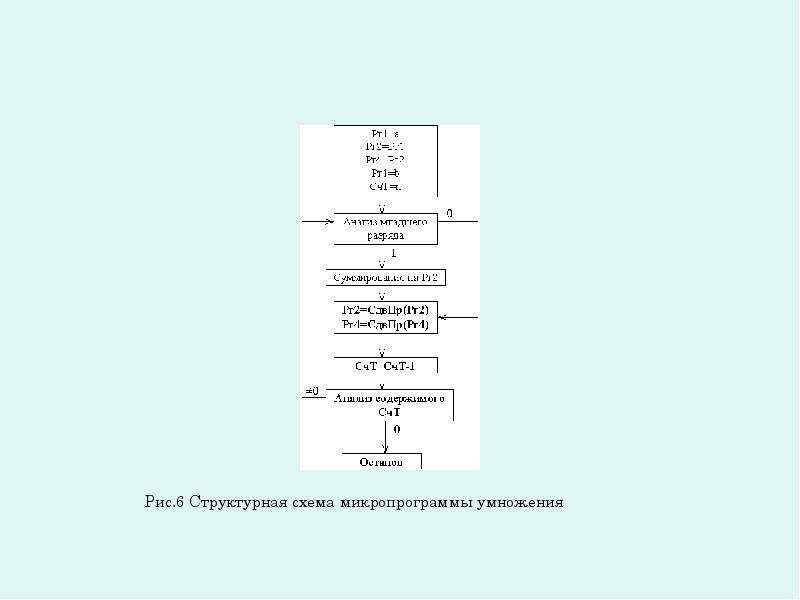

Теперь рассмотрим алгоритм умножения. Умножение двоичных чисел с фиксированной запятой можно свести к последовательности сдвигов и сложений.. Наиболее удобен следующий алгоритм: умножение начинается с младших разрядов множителя, который сдвигается вправо, сумма частичных произведений также сдвигается вправо, множимое - неподвижно. На рис. 5 показана графическая интерпретация этого алгоритма. Теперь рассмотрим алгоритм умножения. Умножение двоичных чисел с фиксированной запятой можно свести к последовательности сдвигов и сложений.. Наиболее удобен следующий алгоритм: умножение начинается с младших разрядов множителя, который сдвигается вправо, сумма частичных произведений также сдвигается вправо, множимое - неподвижно. На рис. 5 показана графическая интерпретация этого алгоритма.

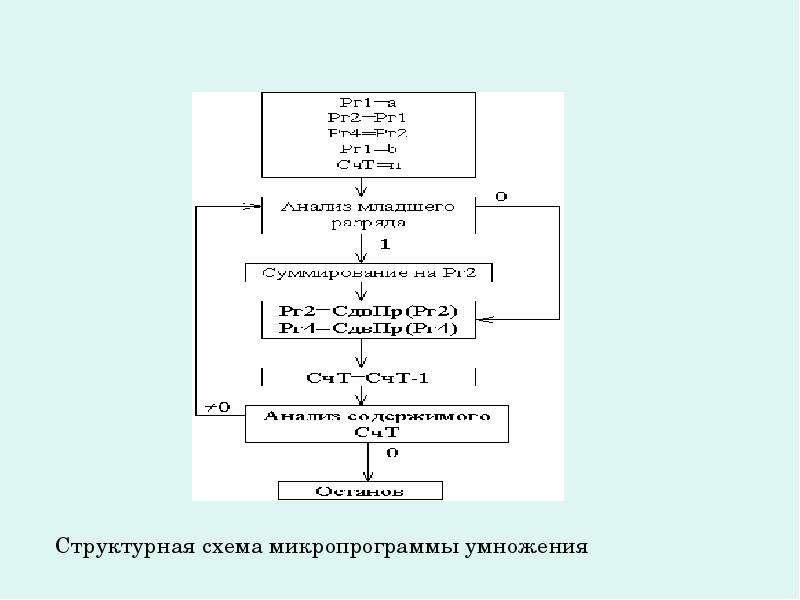

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

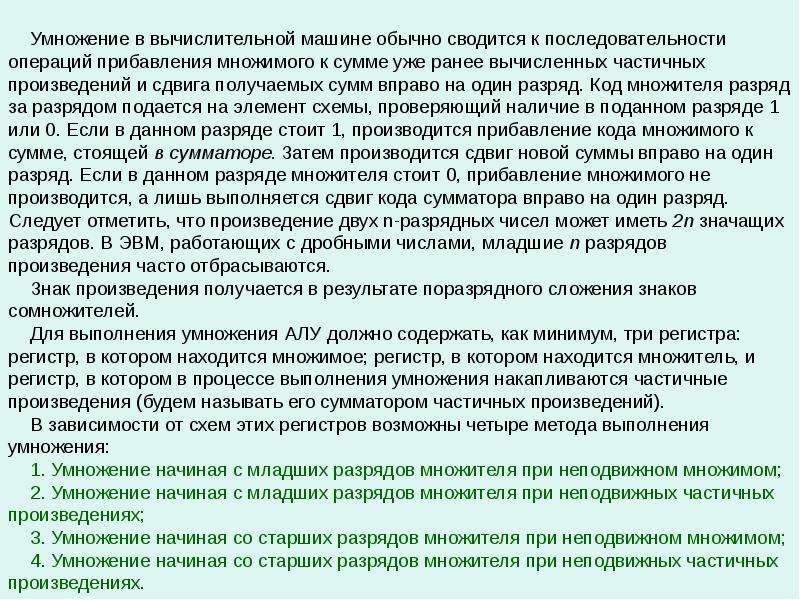

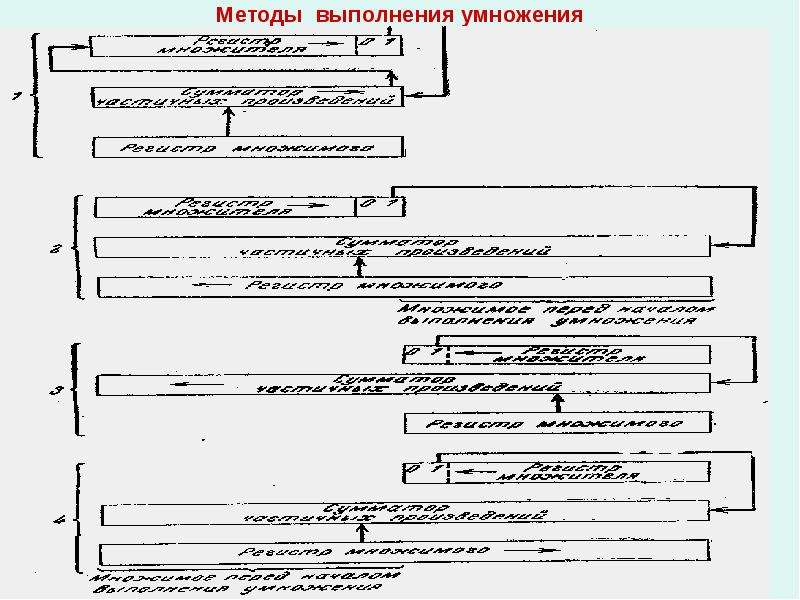

Методы выполнения умножения

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Схема деления с восстановлением остатка

Слайд 28

Описание слайда:

Обобщенная структурная схема АЛУ

Слайд 29

Описание слайда:

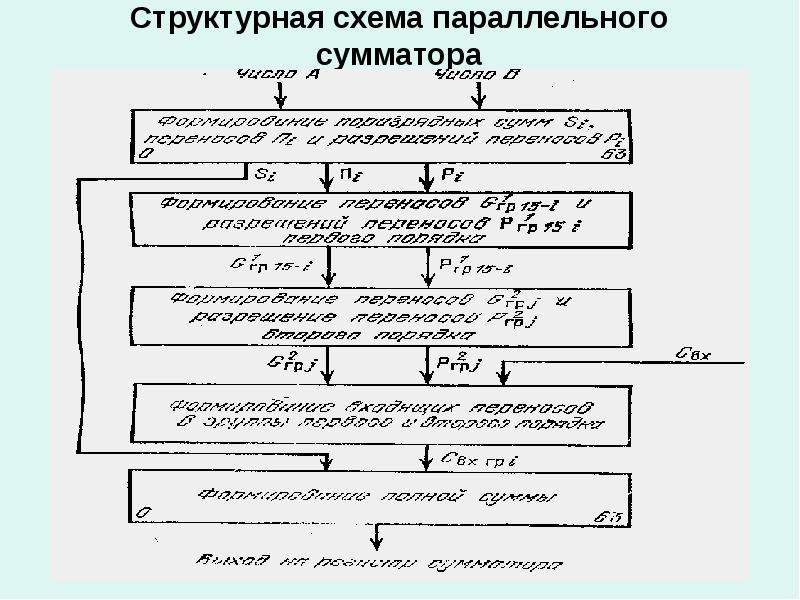

Структурная схема параллельного сумматора

Слайд 30

Описание слайда:

Логическая схема 16-разрядного сумматора с параллельно- последовательным переносом

Слайд 31

Описание слайда:

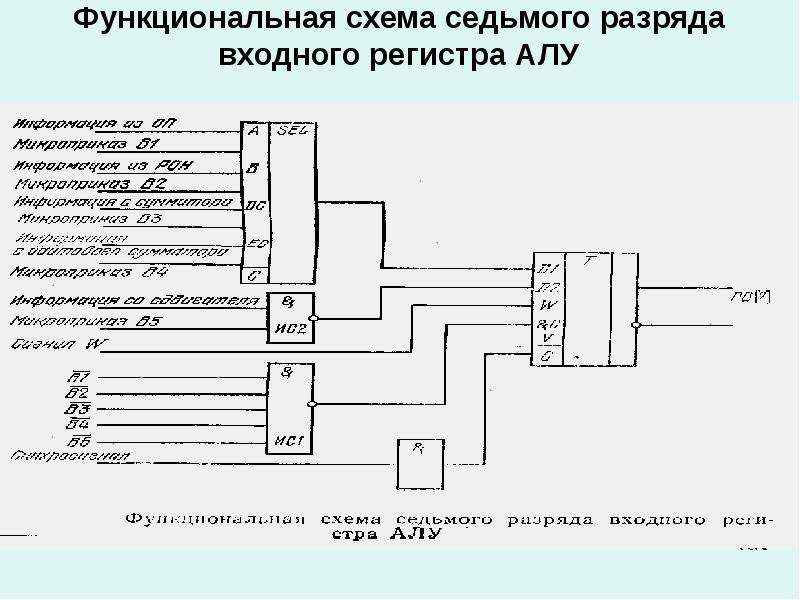

Функциональная схема седьмого разряда входного регистра АЛУ

Слайд 32

Описание слайда:

Функциональные схемы работы DV-триггеров

Слайд 33

Описание слайда:

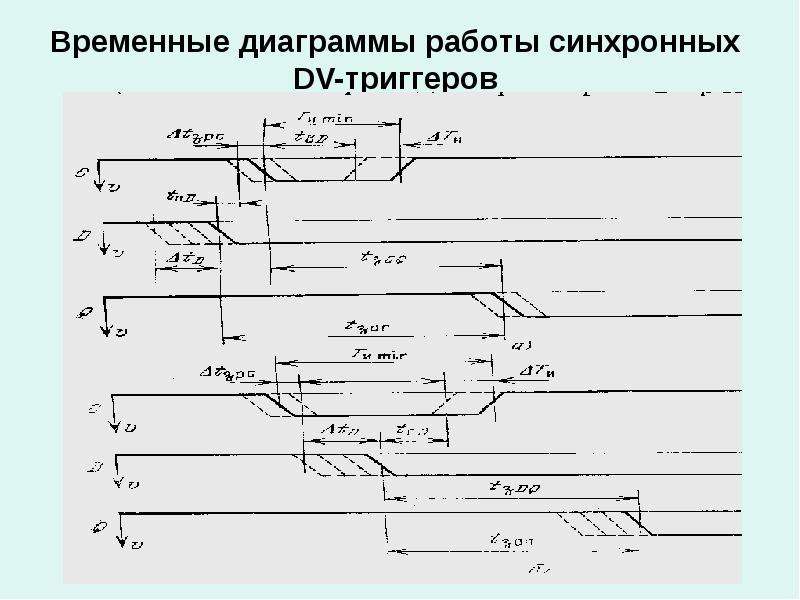

Временные диаграммы работы синхронных DV-триггеров

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Арифметико-логическое устройство Общие сведения, функции и классификация

Слайд 36

Описание слайда:

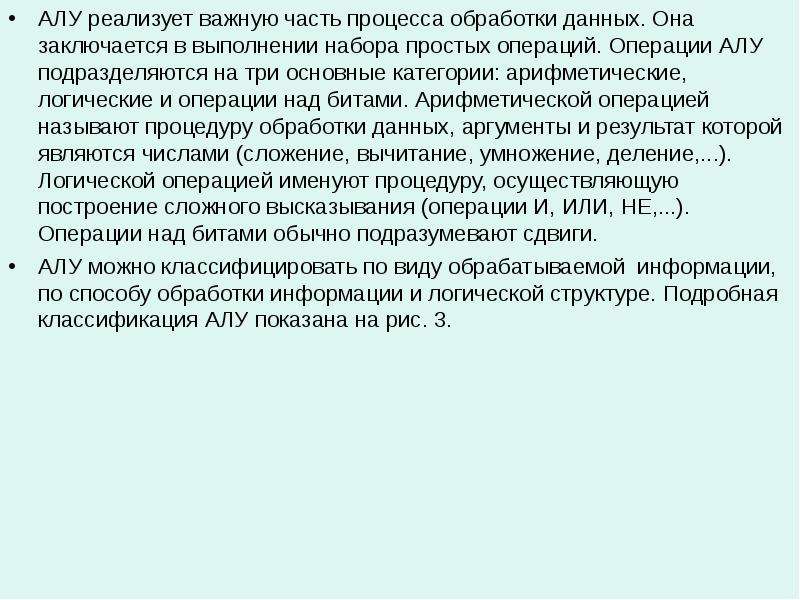

АЛУ реализует важную часть процесса обработки данных. Она заключается в выполнении набора простых операций. Операции АЛУ подразделяются на три основные категории: арифметические, логические и операции над битами. Арифметической операцией называют процедуру обработки данных, аргументы и результат которой являются числами (сложение, вычитание, умножение, деление,...). Логической операцией именуют процедуру, осуществляющую построение сложного высказывания (операции И, ИЛИ, НЕ,...). Операции над битами обычно подразумевают сдвиги. АЛУ реализует важную часть процесса обработки данных. Она заключается в выполнении набора простых операций. Операции АЛУ подразделяются на три основные категории: арифметические, логические и операции над битами. Арифметической операцией называют процедуру обработки данных, аргументы и результат которой являются числами (сложение, вычитание, умножение, деление,...). Логической операцией именуют процедуру, осуществляющую построение сложного высказывания (операции И, ИЛИ, НЕ,...). Операции над битами обычно подразумевают сдвиги. АЛУ можно классифицировать по виду обрабатываемой информации, по способу обработки информации и логической структуре. Подробная классификация АЛУ показана на рис. 3.

Слайд 37

Описание слайда:

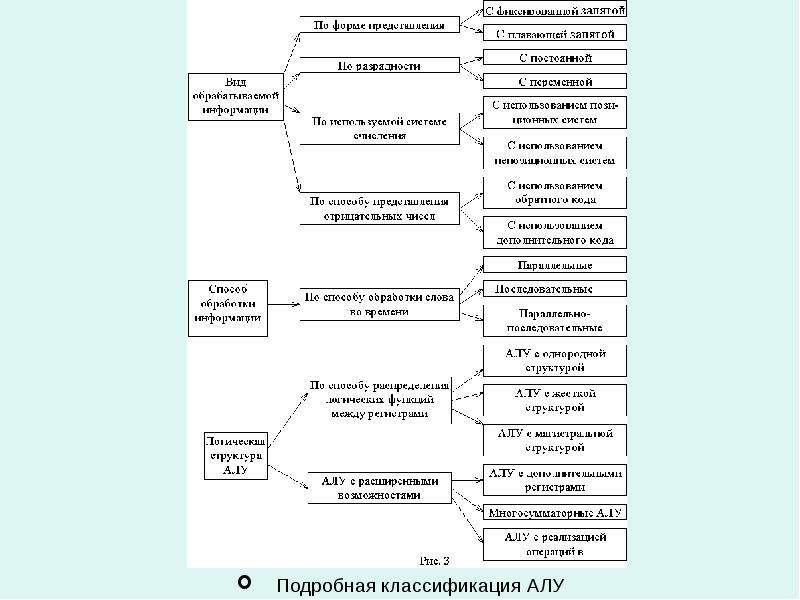

Подробная классификация АЛУ Подробная классификация АЛУ

Слайд 38

Описание слайда:

АЛУ состоит из регистров, сумматора с соответствующими логическими схемами и элемента управления выполняемым процессом. Устройство работает в соответствии с сообщаемыми ему именами (кодами) операций, которые при пересылке данных нужно выполнить над переменными, помещаемыми в регистры. АЛУ состоит из регистров, сумматора с соответствующими логическими схемами и элемента управления выполняемым процессом. Устройство работает в соответствии с сообщаемыми ему именами (кодами) операций, которые при пересылке данных нужно выполнить над переменными, помещаемыми в регистры. Арифметико-логическое устройство функционально можно разделить на две части : а) микропрограммное устройство (устройство управления), задающее последовательность микрокоманд (команд); б) операционное устройство (АЛУ), в котором реализуется заданная последовательность микрокоманд (команд).

Слайд 39

Описание слайда:

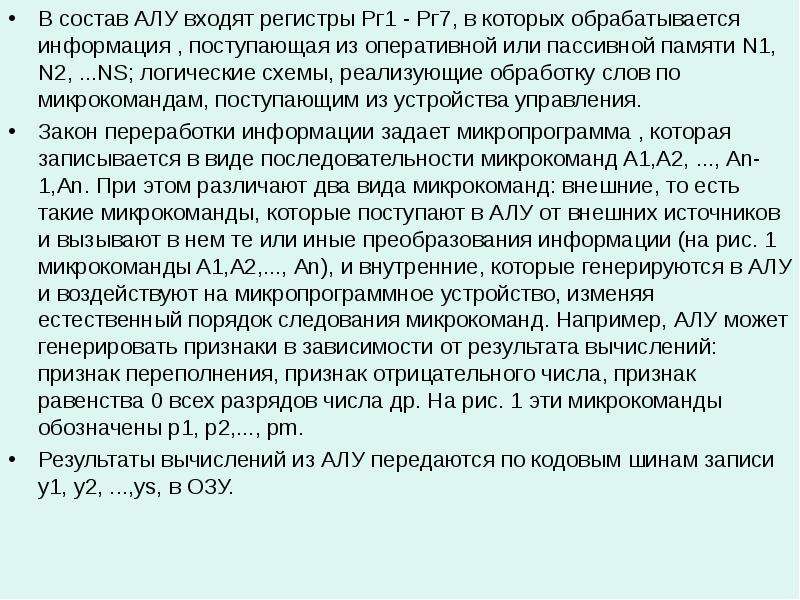

В состав АЛУ входят регистры Рг1 - Рг7, в которых обрабатывается информация , поступающая из оперативной или пассивной памяти N1, N2, ...NS; логические схемы, реализующие обработку слов по микрокомандам, поступающим из устройства управления. В состав АЛУ входят регистры Рг1 - Рг7, в которых обрабатывается информация , поступающая из оперативной или пассивной памяти N1, N2, ...NS; логические схемы, реализующие обработку слов по микрокомандам, поступающим из устройства управления. Закон переработки информации задает микропрограмма , которая записывается в виде последовательности микрокоманд A1,A2, ..., Аn-1,An. При этом различают два вида микрокоманд: внешние, то есть такие микрокоманды, которые поступают в АЛУ от внешних источников и вызывают в нем те или иные преобразования информации (на рис. 1 микрокоманды A1,A2,..., Аn), и внутренние, которые генерируются в АЛУ и воздействуют на микропрограммное устройство, изменяя естественный порядок следования микрокоманд. Например, АЛУ может генерировать признаки в зависимости от результата вычислений: признак переполнения, признак отрицательного числа, признак равенства 0 всех разрядов числа др. На рис. 1 эти микрокоманды обозначены р1, p2,..., рm. Результаты вычислений из АЛУ передаются по кодовым шинам записи у1, у2, ...,уs, в ОЗУ.

Слайд 40

Описание слайда:

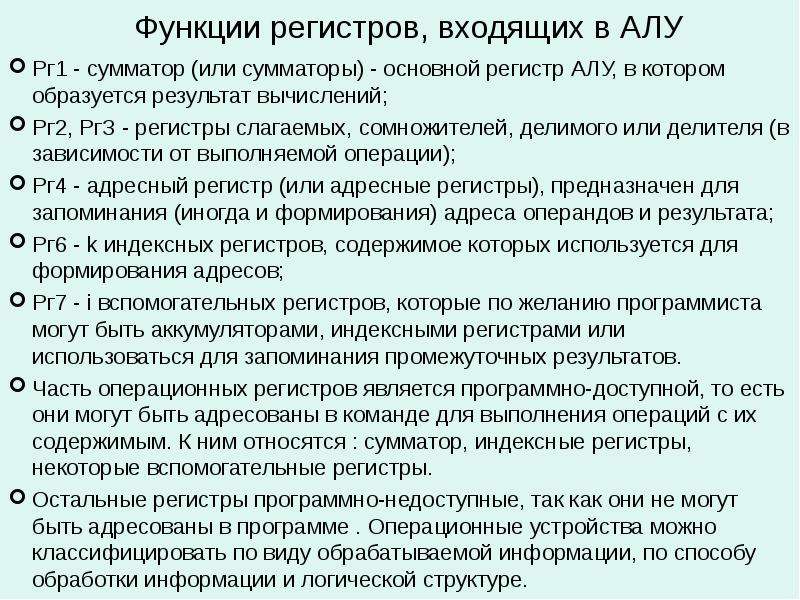

Функции регистров, входящих в АЛУ Рг1 - сумматор (или сумматоры) - основной регистр АЛУ, в котором образуется результат вычислений; Рг2, РгЗ - регистры слагаемых, сомножителей, делимого или делителя (в зависимости от выполняемой операции); Рг4 - адресный регистр (или адресные регистры), предназначен для запоминания (иногда и формирования) адреса операндов и результата; Рг6 - k индексных регистров, содержимое которых используется для формирования адресов; Рг7 - i вспомогательных регистров, которые по желанию программиста могут быть аккумуляторами, индексными регистрами или использоваться для запоминания промежуточных результатов. Часть операционных регистров является программно-доступной, то есть они могут быть адресованы в команде для выполнения операций с их содержимым. К ним относятся : сумматор, индексные регистры, некоторые вспомогательные регистры. Остальные регистры программно-недоступные, так как они не могут быть адресованы в программе . Операционные устройства можно классифицировать по виду обрабатываемой информации, по способу обработки информации и логической структуре.
