Слайд 1

Описание слайда:

МДК 01.03 НАЧАЛЬНОЕ АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ К/П №1 ПРОЕКТИРОВАНИЕ ОБЩЕСТВЕННОГО ЗДАНИЯ ЗАЛЬНОГО ТИПА (МУЗЕЙ) К/П №2 ПРОЕКТИРОВАНИЕ МАЛОЭТАЖНОГО ЖИЛОГО ДОМА К/П №3 ПРОЕКТИРОВАНИЕ МНОГОЭТАЖНОГО ЖИЛОГО ДОМА

Слайд 2

Описание слайда:

ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА

Слайд 3

Описание слайда:

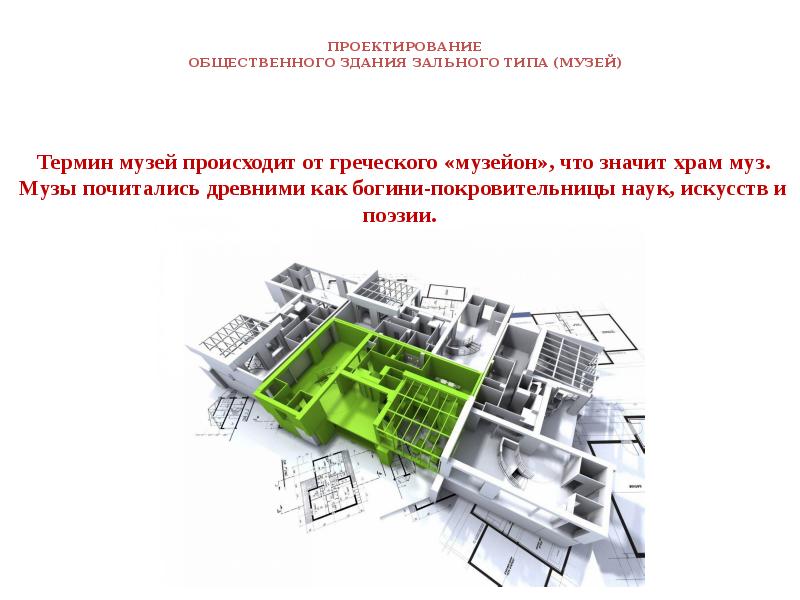

ПРОЕКТИРОВАНИЕ ОБЩЕСТВЕННОГО ЗДАНИЯ ЗАЛЬНОГО ТИПА (МУЗЕЙ)

Слайд 4

Описание слайда:

СОСТАВ КУРСОВОГО ПРОЕКТА

Слайд 5

Описание слайда:

ЭТАПЫ ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА:

Слайд 6

Описание слайда:

ЭТАПЫ ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА

Слайд 7

Описание слайда:

ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА

Слайд 8

Описание слайда:

ПРОЕКТЫ МУЗЕЕВ СТУДЕНТОВ КАСТ

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

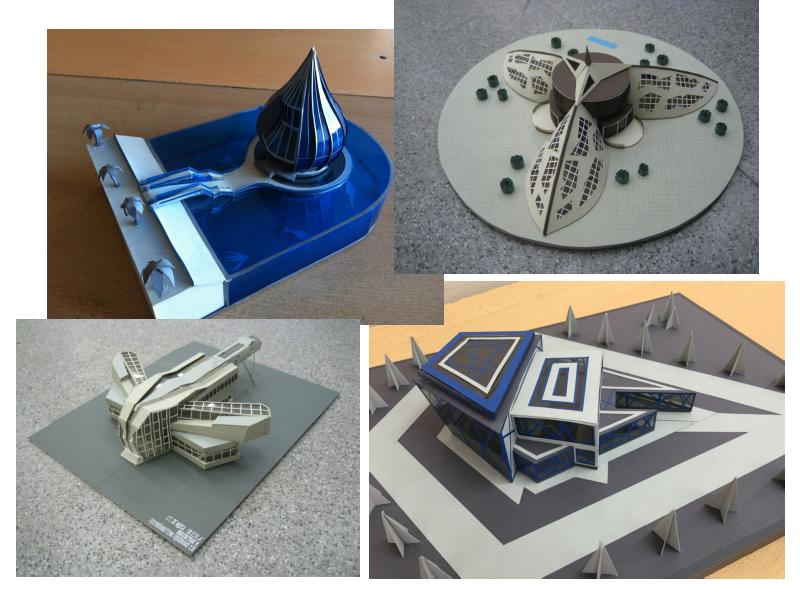

МАКЕТЫ МУЗЕЕВ СТУДЕНТОВ КАСТ

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ МУЗЕЕВ

Слайд 19

Описание слайда:

КЛАССИФИКАЦИЯ МУЗЕЕВ 1. Исторические музеи: а) общеисторические (вся история человечества); б) национальной истории (история отдельных стран); в) региональной истории (история отдельных регионов); г) истории отдельных периодов или исторических событий, феноменов (историко-революционные, истории религии или атеизма и т.п.); д) узкоспециализированные (археологические, этнографические, нумизматические, военно-исторические и т.д.). 2. Музеи отдельных отраслей культуры (в узком смысле слова): а) художественные музеи; б) литературные музеи; в) музыкальные музеи; г) театральные музеи; д) музеи физкультуры и спорта. 3. Естественнонаучные музеи 4. Промышленные музеи: а) музеи торговли, промышленности и ремесел; б) музеи техники в) музеи отдельных предприятий 5. Комплексные

Слайд 20

Описание слайда:

ТРЕБОВАНИЯ К ВЫБОРУ УЧАСТКА ДЛЯ ЗДАНИЯ МУЗЕЯ: Предпочтительность размещения в городском центре. Музеи являются ведущими объектами формирования общегородского ансамбля. Включение музея в комплекс учреждений культуры вместе с другими музеями, театрами, выставочными залами, досуговыми учреждениями. Близость парка - для устройства открытой экспозиции, естественной защиты от шума, загрязнений и создания необходимых музею рекреационных зон. Достаточная площадь территории для строительства и перспективного расширения музея. Данные требования не распространяются на музеи, расположение которых связано с определенным местом: (мемориальные музеи; археологические музеи на месте раскопок; музеи предприятий)

Слайд 21

Описание слайда:

Проектирование музеев этнографического направления предусматривает их размещение за городом, в живописной местности – это позволяет совместить отдых и посещение музея, что несомненно привлечет множество посетителей. (Например ЭК «Атамань» в Краснодарском крае)

Слайд 22

Описание слайда:

ТРЕБОВАНИЯ К УЧАСТКУ: Участок музея включает следующие функциональные зоны: входную , экспозиционную, рекреационную и хозяйственную. Входная зона служит для адаптации посетителей перед посещением музея, местом сбора экскурсий и ожидания. Вблизи от входной зоны следует размещать стоянки для автобусов и автомашин. Экспозиционная зона является продолжением постоянной экспозиции в здании и предназначается для размещения различных экспонатов под открытом небом. Рекреационная зона предназначается для отдыха посетителей и может быть совмещена с входной или экспозиционной зонами. Хозяйственная зона включает необходимые хозяйственные постройки вне здания музея (гаражи, склады, трансформаторные подстанции ). Желательно ее размещение со стороны приема и отправки экспонатов. Соотношения различных площадей участка приведены в таблице:

Слайд 23

Описание слайда:

ГЕНЕРАЛЬНЫЙ ПЛАН МУЗЕЯ Экспликация: 1. Проектируемый объект 2. Центральная аллея 3. Пешеходная дорожка 4. Автостоянка 5. Зона для открытых экспозиций 6. Место проведения культмассовых мероприятий 7. Рекреационная зона 8. Основная транспортная магистраль 9. Остановка общественного транспорта 10. Входная зона 11. Хозяйственная зона

Слайд 24

Описание слайда:

ФОРМИРОВАНИЕ ФУНКЦИОНАЛЬНЫХ ЗОН ЗДАНИЯ МУЗЕЯ Содержание экспонатов и обслуживание посетителей составляют основу деятельности музеев, определяют структуру, состав и площади помещений. При проектировании музеев должен последовательно осуществляться принцип максимального разделения двух основных технологических потоков: маршрута посетителей и путей перемещения экспонатов.

Слайд 25

Описание слайда:

ОБСЛУЖИВАЮЩИЕ ПОМЕЩЕНИЯ Входная группа помещений (главный вход непосредственно связан с экспозиционными залами)– 13% (тамбур; вестибюль; пост охраны; касса (сувенирный магазин); гардероб; санузлы; экскурсбюро) Входная группа помещений (служебный вход непосредственно связан с фондохранилищем) – 5% (тамбур; вестибюль связан с приемной экспонатов, оснащенной подъемником; пост охраны; санузлы связан с приемной экспонатов, оснащенной подъемником;) ГРУППА ОСНОВНЫХ ПОМЕЩЕНИЙ Экспозиционные залы - 45%; (Постоянная экспозиция, Временные выставки) Фондохранилища - 20% ГРУППА ВСПОМОГАТЕЛЬНЫХ ПОМЕЩЕНИЙ Комплекс административных помещений (связан с главным и служебным входами), Кинолекционный зал, (библиотека) – 17%

Слайд 26

Описание слайда:

СХЕМА ФУНКЦИОНАЛЬНОГО ЗОНИРОВАНИЯ

Слайд 27

Описание слайда:

СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ ЗДАНИЯ МУЗЕЯ

Слайд 28

Описание слайда:

СОСТАВ И ВЗАИМОСВЯЗЬ ПОМЕЩЕНИЙ МУЗЕЯ

Слайд 29

Описание слайда:

РЕКОМЕНДУЕМАЯ СТЕПЕНЬ ВЗАИМОСВЯЗИ ПОМЕЩЕНИЙ ● максимальная степень связи, помещения должны быть сближены; ○ минимальная степень связи, помещения должны быть разобщены

Слайд 30

Описание слайда:

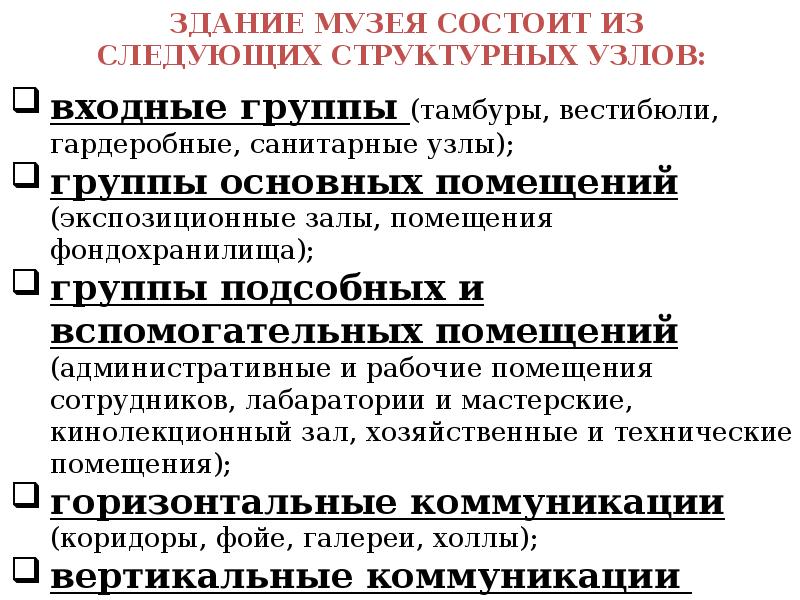

ЗДАНИЕ МУЗЕЯ СОСТОИТ ИЗ СЛЕДУЮЩИХ СТРУКТУРНЫХ УЗЛОВ:

Слайд 31

Описание слайда:

ВХОДНАЯ ГРУППА

Слайд 32

Описание слайда:

ПРИМЕРЫ ВХОДНЫХ ГРУПП

Слайд 33

Описание слайда:

НАРУЖНЫЕ ЛЕСТНИЦЫ ДУБЛИРУЮТСЯ ПАНДУСАМИ ИЛИ ПОДЪЕМНИКАМИ

Слайд 34

Описание слайда:

ВАРИАНТЫ ПЛАНИРОВОЧНЫХ РЕШЕНИЙ ПАНДУСОВ

Слайд 35

Описание слайда:

ЭЛЕКТРОПОДЪЕМНИКИ ДЛЯ ИНВАЛИДОВ

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

ВЕСТИБЮЛЬ

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

ГРУППА ОСНОВНЫХ ПОМЕЩЕНИЙ В МУЗЕЯХ

Слайд 41

Описание слайда:

ПЛАНИРОВОЧНАЯ СТРУКТУРА ОБЩЕСТВЕННЫХ ЗДАНИЙ ФОРМИРУЕТСЯ ПО СЛЕДУЮЩИМ СХЕМАМ:

Слайд 42

Описание слайда:

АНФИЛАДНАЯ СИСТЕМА ГРУППИРОВКИ ПОМЕЩЕНИЙ С КОЛЬЦЕВЫМ ПРИНЦИПОМ ДВИЖЕНИЯ

Слайд 43

Описание слайда:

СОСТАВ И ВЗАИМОСВЯЗЬ ПОМЕЩЕНИЙ ФОНДОХРАНИЛИЩ

Слайд 44

Описание слайда:

ГРУППА ВСПОМОГАТЕЛЬНЫХ И ПОДСОБНЫХ ПОМЕЩЕНИЙ В МУЗЕЯХ Административные помещения Рабочие помещения сотрудников Лабаратории Мастерские Библиотека Кинолекционный зал Санузлы для сотрудников музея Хозяйственные и технические помещения

Слайд 45

Описание слайда:

ГОРИЗОНТАЛЬНЫЕ КОММУНИКАЦИИ

Слайд 46

Описание слайда:

ГОРИЗОНТАЛЬНЫЕ КОММУНИКАЦИИ

Слайд 47

Описание слайда:

ВЕРТИКАЛЬНЫЕ КОММУНИКАЦИИ

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

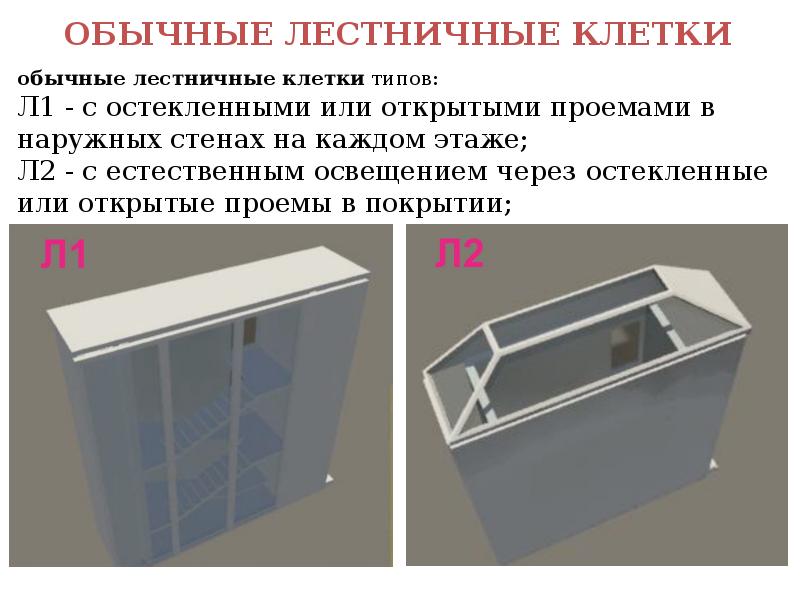

ЛЕСТНИЦЫ И ЛЕСТНИЧНЫЕ КЛЕТКИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ЭВАКУАЦИИ, ПОДРАЗДЕЛЯЮТСЯ:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЛЕСТНИЧНОГО МАРША

Слайд 57

Описание слайда:

ГЕОМЕТРИЧЕСКОЕ ПОСТРОЕНИЕ ЛЕСТНИЦЫ

Слайд 58

Описание слайда:

ЛИФТЫ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ

Слайд 59

Описание слайда:

ВАРИАНТЫ КОМПОНОВКИ ЛИФТОВЫХ ШАХТ

Слайд 60

Описание слайда:

ТЕМЫ РЕФЕРАТОВ (ПРЕЗЕНТАЦИЙ) Композиционные принципы организации здания музея. Функциональная организация внутреннего про-странства здания музея. Уникальные музеи мира. Музеи. История развития. Классификация музеев. Обеспечение комфортного доступа в музеи для людей с ограниченными возможностями.

Слайд 61

Описание слайда:

В процессе работы над проектом необходимо получить представление: о влиянии выбранного участка на архитектурную композицию здания, о постановке здания на участке и градостроительной роли здания - доминанта, акцент, нейтральный или фоновый объёкт; о взаимосвязи функционального и объёмно-пространственного решения; о зависимости пространственного решения и габаритов помещений от их предназначения; знать: композиционные особенности и способы решения отдельных элементов общественного здания: входная дверь с тамбуром, вестибюль с гардеробом, наружные и внутренние лестницы, санитарные узлы; мероприятия по обеспечению пожарной безопасности и аварийной эвакуации людей; основной принцип зонирования зданий общественного назначения - разделение путей движения посетителей и обслуживающего персонала; уметь: выполнять предпроектные исследования (сбор и анализ исходной информации, подбор аналогов) проводить анализ градостроительной ситуации, выбирать участок строительства, определять параметры будущего объекта; выбирать наиболее удачное архитектурное решение; грамотно выполнять архитектурные чертежи и макеты;

Слайд 62

Описание слайда:

СПАСИБО ЗА ВНИМАНИЕ!

Слайд 63

Описание слайда:

ПРИМЕР УЧЕБНОЙ КЛАУЗУРЫ

Слайд 64

Описание слайда:

ПРИМЕР УЧЕБНОЙ КЛАУЗУРЫ

Слайд 65

Описание слайда:

ПРИМЕР УЧЕБНОЙ КЛАУЗУРЫ

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

Слайд 71

Описание слайда:

ФУНКЦИОНАЛЬНАЯ СХЕМА ПЛАНИРОВКИ ВХОДНОГО УЗЛА (130м2)

Слайд 72

Описание слайда:

Отметка пола у входа в здание выше отметки тротуара минимум на 150 мм. Уклон пандуса снаружи 1:12 (для маломобильных граждан), внутри 1:6. Минимальный размер входной площадки перед наружной дверью 1,5 х ширину дверного проема. В общественных зданиях наружные дверные проемы часто делают высотой от 2200 -2800- 3500 мм, а ширину двупольных дверей такой высоты устанавливают от 1400 мм до1600- 1800-2000мм. Дверные проемы в экспозиционные залы шириной не менее 1200 мм, в остальные помещения 900 мм. Высота этажей: Экспозиционные залы – 4200, 4800, 5400, 6000 … 9000 м Вестибюль – 4200 м Остальные помещения – 3300 м
