Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Способы организации передачи данных по «последней миле. Доклад-сообщение содержит 63 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Способы организации передачи данных по «последней миле».

Слайд 2

Описание слайда:

Термин "последняя миля" стал часто употребляться в отечественной технической литературе сравнительно недавно. Проблемы, стоящие перед отечественной сетью связи сегодня, в период ее бурного развития, совсем недавно беспокоили операторов всего мира. Для решения этих проблем был разработан ряд современных технологий, позволивших снять остроту проблемы абонентских подключений как в развитых, так и в развивающихся странах. Термин "последняя миля" стал часто употребляться в отечественной технической литературе сравнительно недавно. Проблемы, стоящие перед отечественной сетью связи сегодня, в период ее бурного развития, совсем недавно беспокоили операторов всего мира. Для решения этих проблем был разработан ряд современных технологий, позволивших снять остроту проблемы абонентских подключений как в развитых, так и в развивающихся странах.

Слайд 3

Описание слайда:

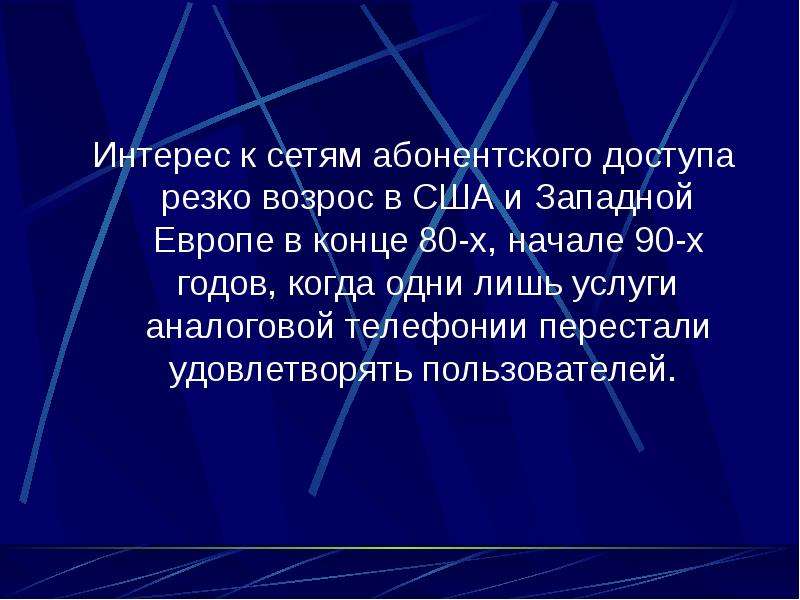

Интерес к сетям абонентского доступа резко возрос в США и Западной Европе в конце 80-х, начале 90-х годов, когда одни лишь услуги аналоговой телефонии перестали удовлетворять пользователей. Интерес к сетям абонентского доступа резко возрос в США и Западной Европе в конце 80-х, начале 90-х годов, когда одни лишь услуги аналоговой телефонии перестали удовлетворять пользователей.

Слайд 4

Описание слайда:

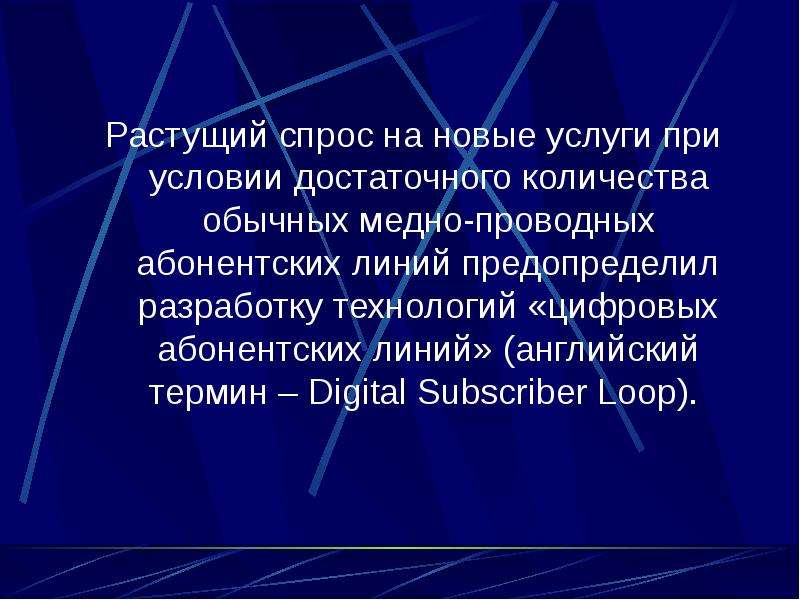

Растущий спрос на новые услуги при условии достаточного количества обычных медно-проводных абонентских линий предопределил разработку технологий «цифровых абонентских линий» (английский термин – Digital Subscriber Loop). Растущий спрос на новые услуги при условии достаточного количества обычных медно-проводных абонентских линий предопределил разработку технологий «цифровых абонентских линий» (английский термин – Digital Subscriber Loop).

Слайд 5

Описание слайда:

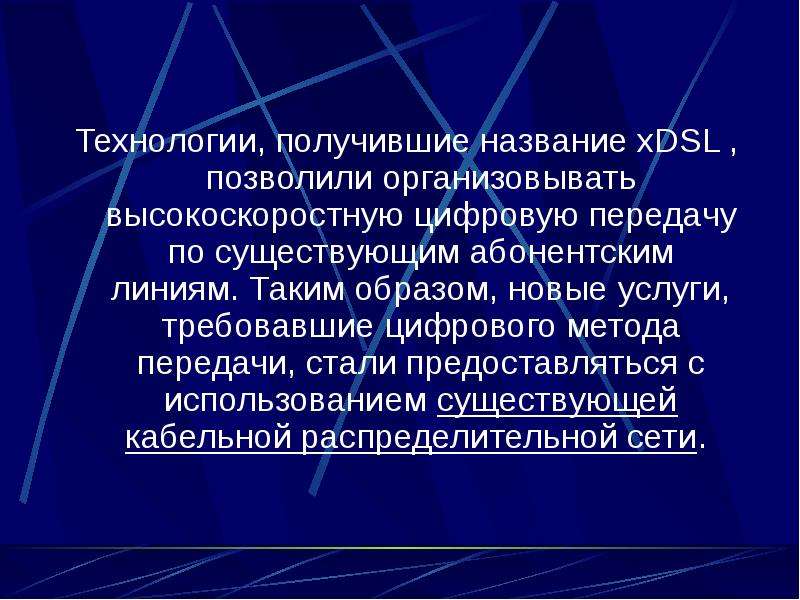

Технологии, получившие название xDSL , позволили организовывать высокоскоростную цифровую передачу по существующим абонентским линиям. Таким образом, новые услуги, требовавшие цифрового метода передачи, стали предоставляться с использованием существующей кабельной распределительной сети. Технологии, получившие название xDSL , позволили организовывать высокоскоростную цифровую передачу по существующим абонентским линиям. Таким образом, новые услуги, требовавшие цифрового метода передачи, стали предоставляться с использованием существующей кабельной распределительной сети.

Слайд 6

Описание слайда:

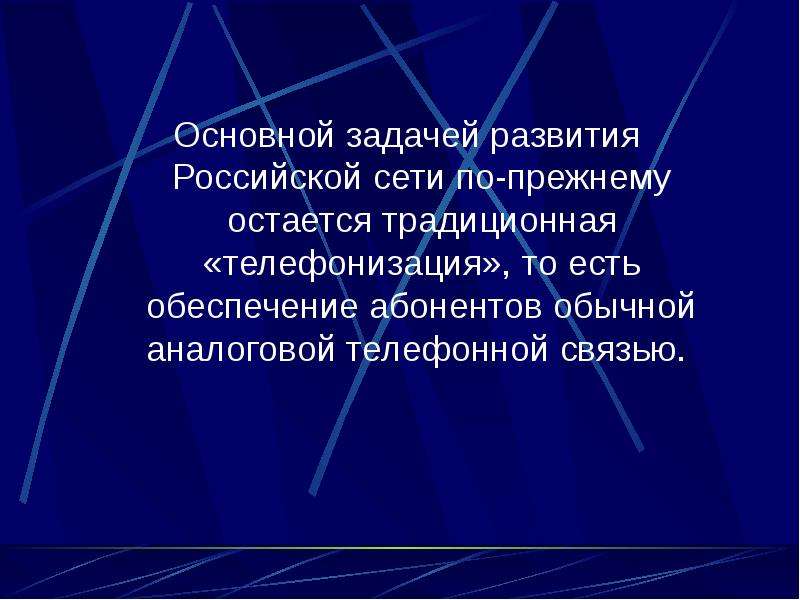

Основной задачей развития Российской сети по-прежнему остается традиционная «телефонизация», то есть обеспечение абонентов обычной аналоговой телефонной связью. Основной задачей развития Российской сети по-прежнему остается традиционная «телефонизация», то есть обеспечение абонентов обычной аналоговой телефонной связью.

Слайд 7

Описание слайда:

Во многих странах проводится модернизация сети. Под модернизацией в данном случае понимается новое строительство с постепенным выводом из эксплуатации устаревшего оборудования. При этом емкость новых коммутационных станций обычно в несколько раз больше заменяемых старых. Во многих странах проводится модернизация сети. Под модернизацией в данном случае понимается новое строительство с постепенным выводом из эксплуатации устаревшего оборудования. При этом емкость новых коммутационных станций обычно в несколько раз больше заменяемых старых.

Слайд 8

Описание слайда:

Таким образом, у оператора появляется возможность предоставления качественных услуг традиционной телефонии с точки зрения возможностей коммутационного оборудования и магистральной сети, но отсутствует или явно недостаточна по емкости абонентская распределительная сеть Таким образом, у оператора появляется возможность предоставления качественных услуг традиционной телефонии с точки зрения возможностей коммутационного оборудования и магистральной сети, но отсутствует или явно недостаточна по емкости абонентская распределительная сеть

Слайд 9

Описание слайда:

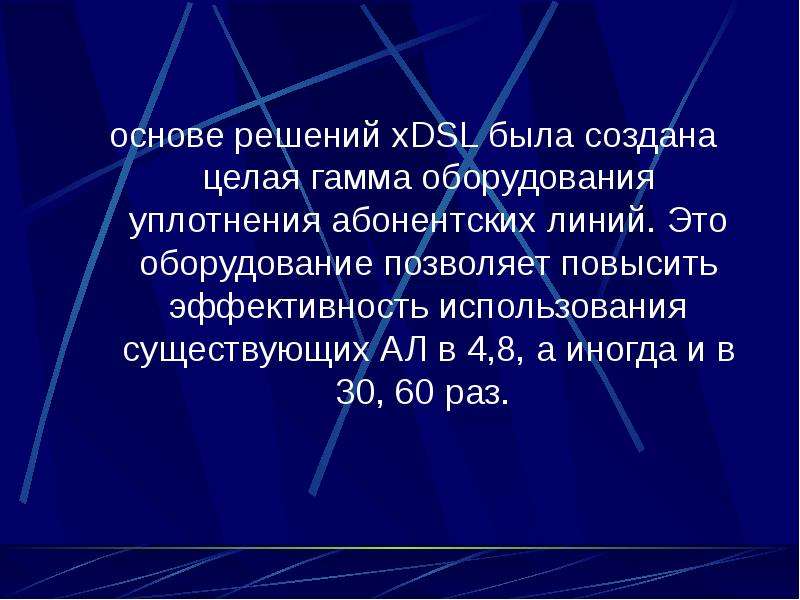

основе решений xDSL была создана целая гамма оборудования уплотнения абонентских линий. Это оборудование позволяет повысить эффективность использования существующих АЛ в 4,8, а иногда и в 30, 60 раз. основе решений xDSL была создана целая гамма оборудования уплотнения абонентских линий. Это оборудование позволяет повысить эффективность использования существующих АЛ в 4,8, а иногда и в 30, 60 раз.

Слайд 10

Описание слайда:

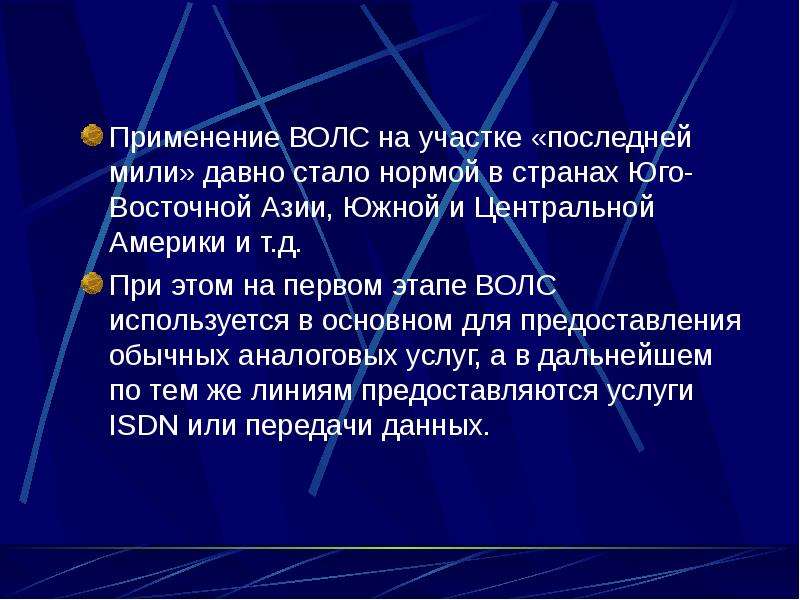

Применение ВОЛС на участке «последней мили» давно стало нормой в странах Юго-Восточной Азии, Южной и Центральной Америки и т.д. Применение ВОЛС на участке «последней мили» давно стало нормой в странах Юго-Восточной Азии, Южной и Центральной Америки и т.д. При этом на первом этапе ВОЛС используется в основном для предоставления обычных аналоговых услуг, а в дальнейшем по тем же линиям предоставляются услуги ISDN или передачи данных.

Слайд 11

Описание слайда:

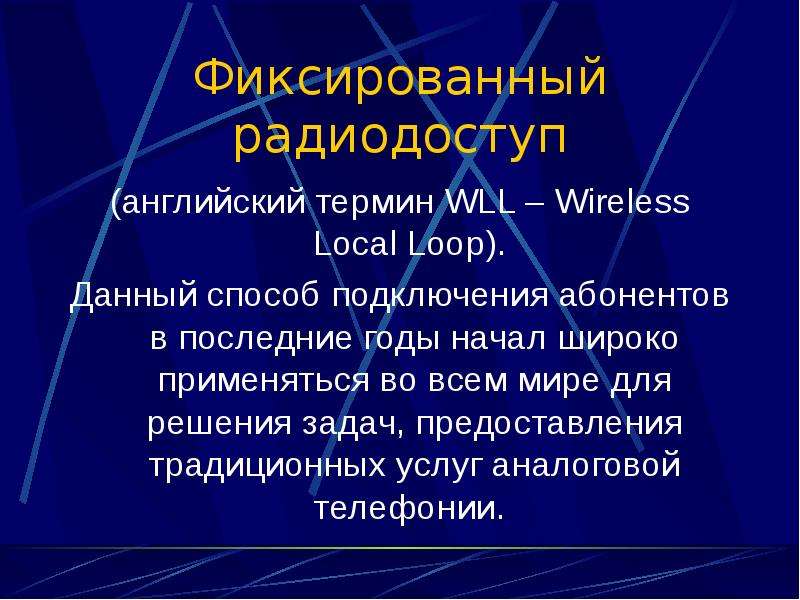

Фиксированный радиодоступ (английский термин WLL – Wireless Local Loop). Данный способ подключения абонентов в последние годы начал широко применяться во всем мире для решения задач, предоставления традиционных услуг аналоговой телефонии.

Слайд 12

Описание слайда:

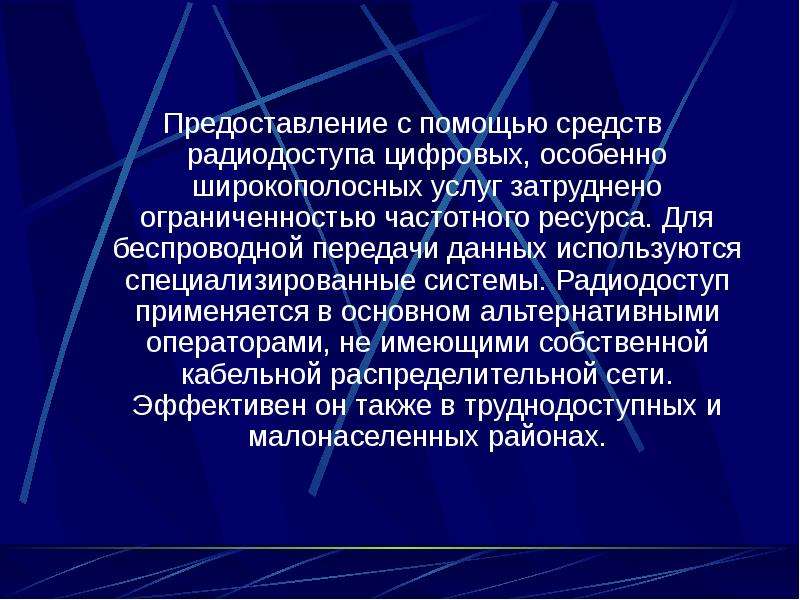

Предоставление с помощью средств радиодоступа цифровых, особенно широкополосных услуг затруднено ограниченностью частотного ресурса. Для беспроводной передачи данных используются специализированные системы. Радиодоступ применяется в основном альтернативными операторами, не имеющими собственной кабельной распределительной сети. Эффективен он также в труднодоступных и малонаселенных районах. Предоставление с помощью средств радиодоступа цифровых, особенно широкополосных услуг затруднено ограниченностью частотного ресурса. Для беспроводной передачи данных используются специализированные системы. Радиодоступ применяется в основном альтернативными операторами, не имеющими собственной кабельной распределительной сети. Эффективен он также в труднодоступных и малонаселенных районах.

Слайд 13

Описание слайда:

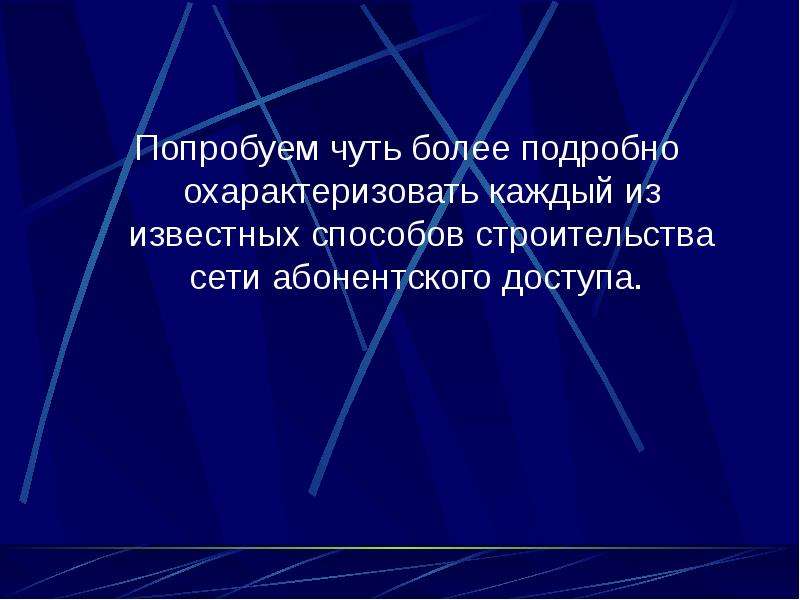

Попробуем чуть более подробно охарактеризовать каждый из известных способов строительства сети абонентского доступа. Попробуем чуть более подробно охарактеризовать каждый из известных способов строительства сети абонентского доступа.

Слайд 14

Описание слайда:

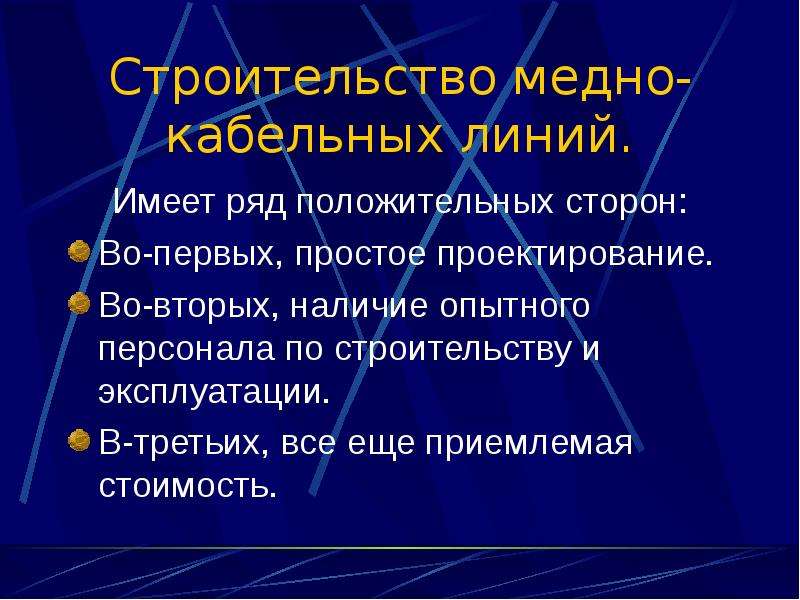

Строительство медно-кабельных линий. Имеет ряд положительных сторон: Во-первых, простое проектирование. Во-вторых, наличие опытного персонала по строительству и эксплуатации. В-третьих, все еще приемлемая стоимость.

Слайд 15

Описание слайда:

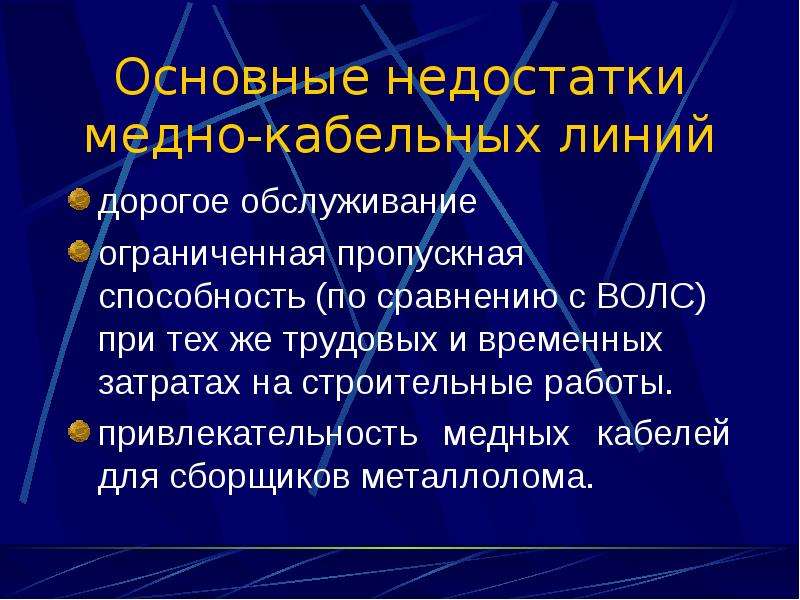

Основные недостатки медно-кабельных линий дорогое обслуживание ограниченная пропускная способность (по сравнению с ВОЛС) при тех же трудовых и временных затратах на строительные работы. привлекательность медных кабелей для сборщиков металлолома.

Слайд 16

Описание слайда:

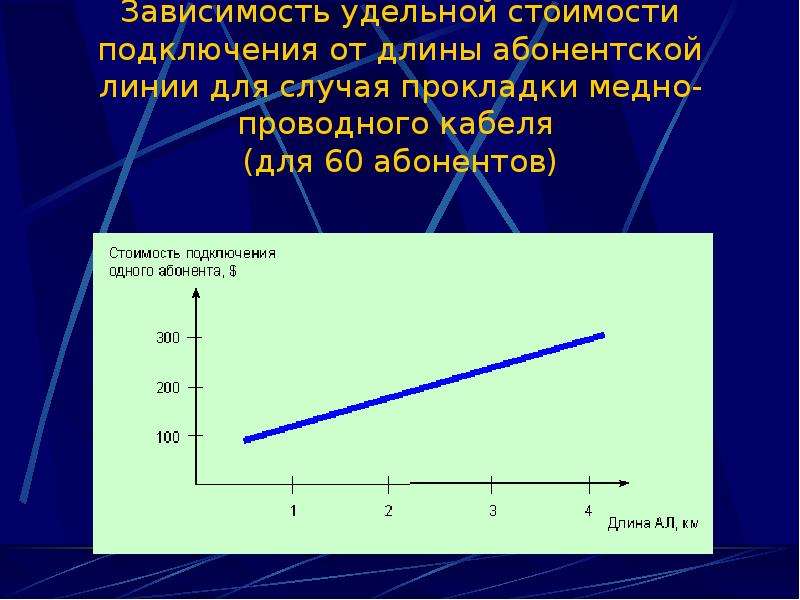

Зависимость удельной стоимости подключения от длины абонентской линии для случая прокладки медно-проводного кабеля (для 60 абонентов)

Слайд 17

Описание слайда:

Зависимость стоимости подключения от числа абонентов для случая прокладки меднопроводного кабеля (длина ал - 1 км)

Слайд 18

Описание слайда:

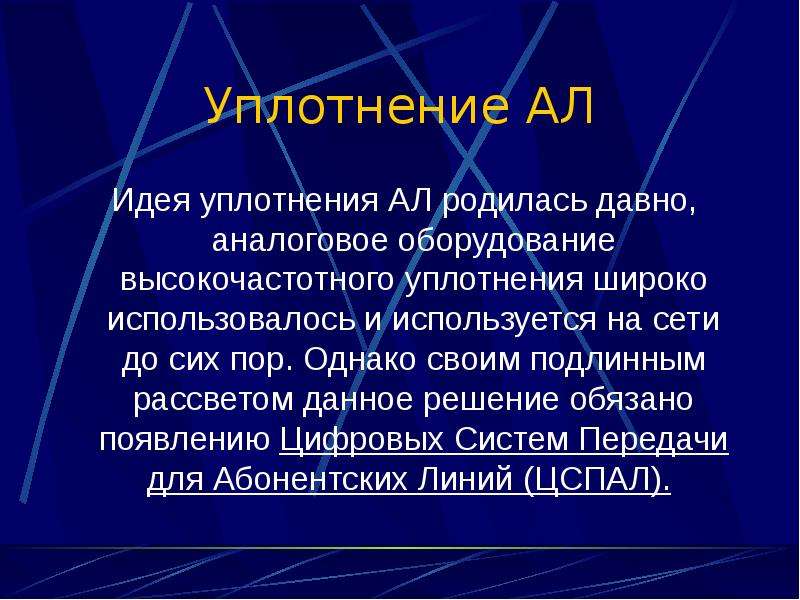

Уплотнение АЛ Идея уплотнения АЛ родилась давно, аналоговое оборудование высокочастотного уплотнения широко использовалось и используется на сети до сих пор. Однако своим подлинным рассветом данное решение обязано появлению Цифровых Систем Передачи для Абонентских Линий (ЦСПАЛ).

Слайд 19

Описание слайда:

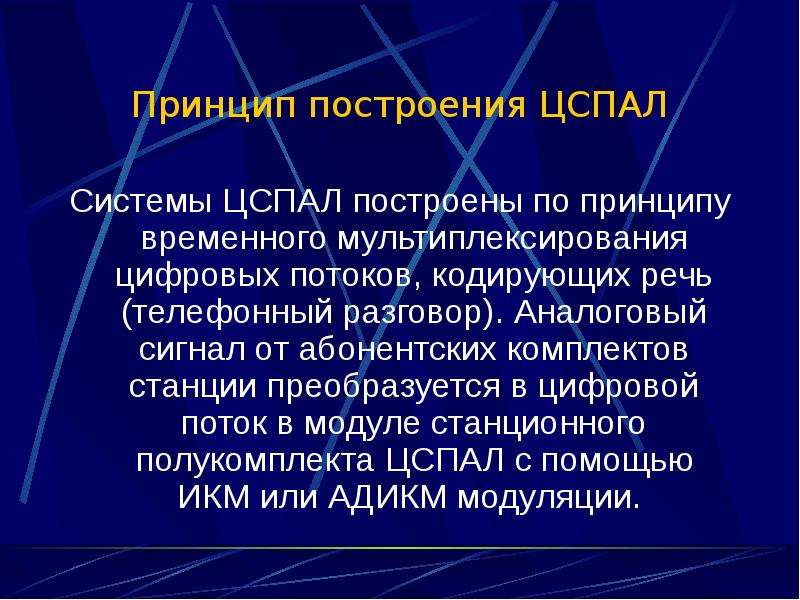

Принцип построения ЦСПАЛ Системы ЦСПАЛ построены по принципу временного мультиплексирования цифровых потоков, кодирующих речь (телефонный разговор). Аналоговый сигнал от абонентских комплектов станции преобразуется в цифровой поток в модуле станционного полукомплекта ЦСПАЛ с помощью ИКМ или АДИКМ модуляции.

Слайд 20

Описание слайда:

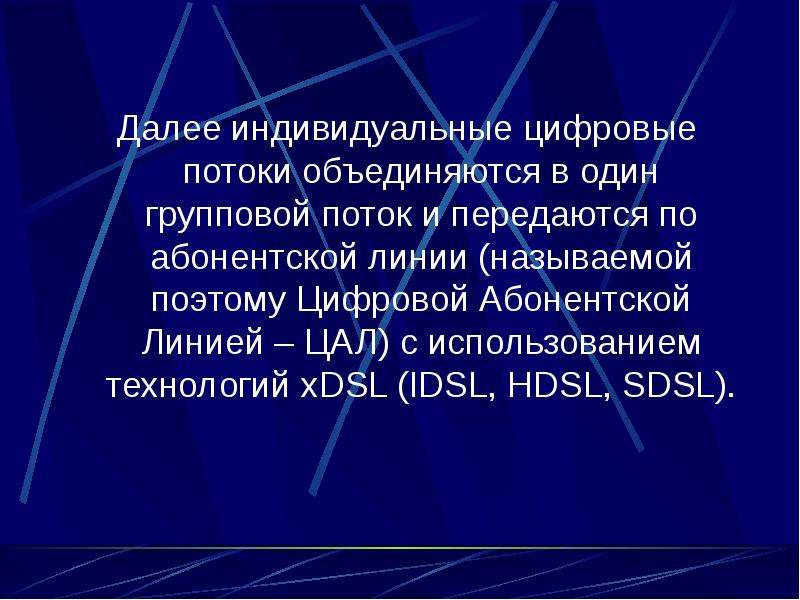

Далее индивидуальные цифровые потоки объединяются в один групповой поток и передаются по абонентской линии (называемой поэтому Цифровой Абонентской Линией – ЦАЛ) с использованием технологий xDSL (IDSL, HDSL, SDSL). Далее индивидуальные цифровые потоки объединяются в один групповой поток и передаются по абонентской линии (называемой поэтому Цифровой Абонентской Линией – ЦАЛ) с использованием технологий xDSL (IDSL, HDSL, SDSL).

Слайд 21

Описание слайда:

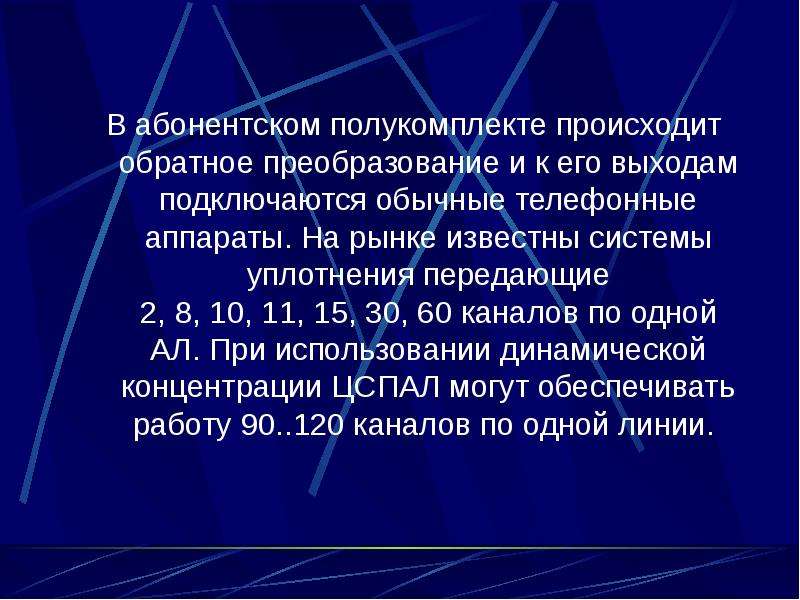

В абонентском полукомплекте происходит обратное преобразование и к его выходам подключаются обычные телефонные аппараты. На рынке известны системы уплотнения передающие 2, 8, 10, 11, 15, 30, 60 каналов по одной АЛ. При использовании динамической концентрации ЦСПАЛ могут обеспечивать работу 90..120 каналов по одной линии. В абонентском полукомплекте происходит обратное преобразование и к его выходам подключаются обычные телефонные аппараты. На рынке известны системы уплотнения передающие 2, 8, 10, 11, 15, 30, 60 каналов по одной АЛ. При использовании динамической концентрации ЦСПАЛ могут обеспечивать работу 90..120 каналов по одной линии.

Слайд 22

Описание слайда:

Принцип работы четырехканальной аппаратуры уплотнения абонентских линий

Слайд 23

Описание слайда:

Зависимость удельной стоимости подключения от длины абонентской линии для случая применения ЦСПАЛ (для 60 абонентов)

Слайд 24

Описание слайда:

Зависимость стоимости подключения от числа абонентов для случая применения ЦСПАЛ (длина АЛ - 1...5 км)

Слайд 25

Описание слайда:

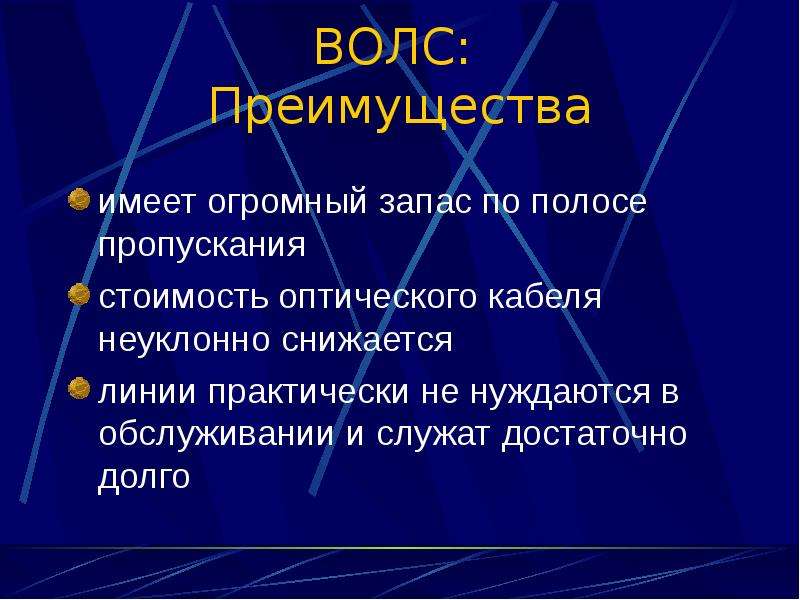

ВОЛС: Преимущества имеет огромный запас по полосе пропускания стоимость оптического кабеля неуклонно снижается линии практически не нуждаются в обслуживании и служат достаточно долго

Слайд 26

Описание слайда:

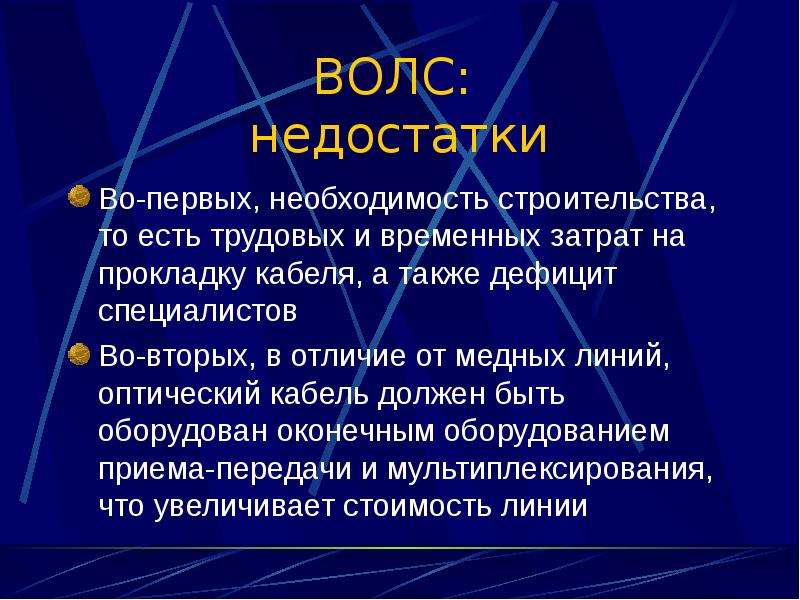

ВОЛС: недостатки Во-первых, необходимость строительства, то есть трудовых и временных затрат на прокладку кабеля, а также дефицит специалистов Во-вторых, в отличие от медных линий, оптический кабель должен быть оборудован оконечным оборудованием приема-передачи и мультиплексирования, что увеличивает стоимость линии

Слайд 27

Описание слайда:

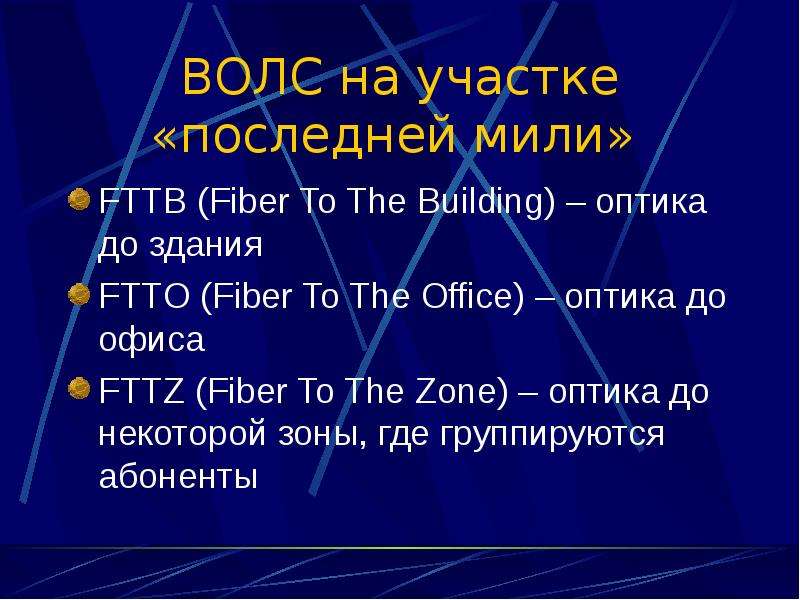

ВОЛС на участке «последней мили» FTTB (Fiber To The Building) – оптика до здания FTTO (Fiber To The Office) – оптика до офиса FTTZ (Fiber To The Zone) – оптика до некоторой зоны, где группируются абоненты

Слайд 28

Описание слайда:

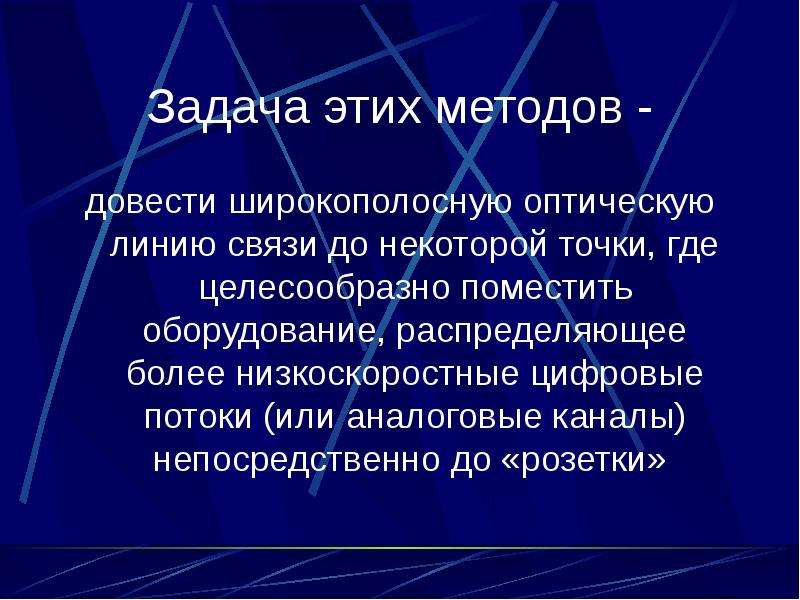

Задача этих методов - довести широкополосную оптическую линию связи до некоторой точки, где целесообразно поместить оборудование, распределяющее более низкоскоростные цифровые потоки (или аналоговые каналы) непосредственно до «розетки»

Слайд 29

Описание слайда:

Использование ВОЛС для предоставления услуг телефонной связи с аналоговым подключением к АТС

Слайд 30

Описание слайда:

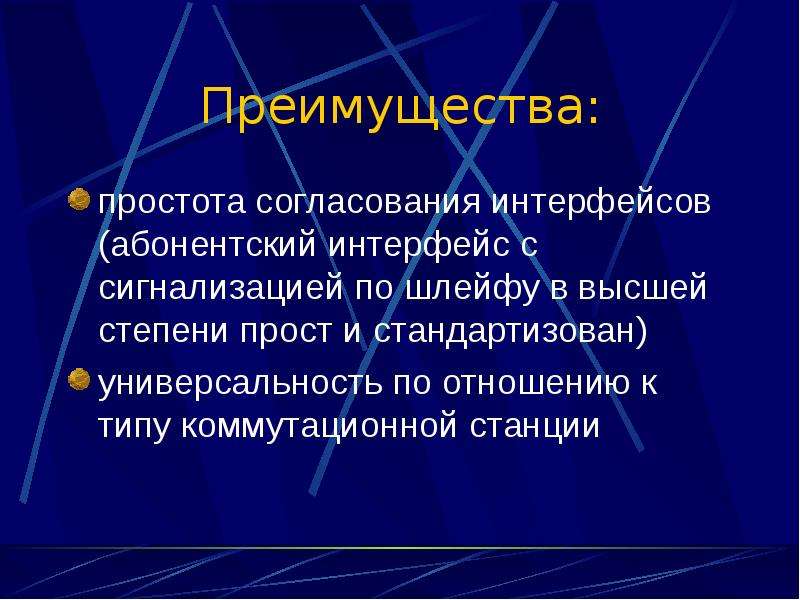

Преимущества: простота согласования интерфейсов (абонентский интерфейс с сигнализацией по шлейфу в высшей степени прост и стандартизован) универсальность по отношению к типу коммутационной станции

Слайд 31

Описание слайда:

Недостаток: наличие «лишнего» аналого-цифрового преобразования в станционном терминале

Слайд 32

Описание слайда:

Соединение станционного терминала с коммутатором цифровым трактом

Слайд 33

Описание слайда:

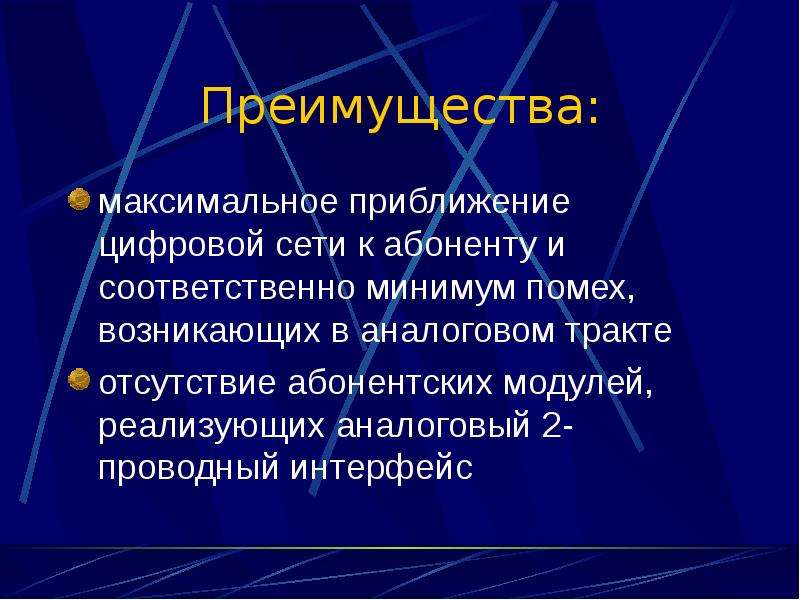

Преимущества: максимальное приближение цифровой сети к абоненту и соответственно минимум помех, возникающих в аналоговом тракте отсутствие абонентских модулей, реализующих аналоговый 2-проводный интерфейс

Слайд 34

Описание слайда:

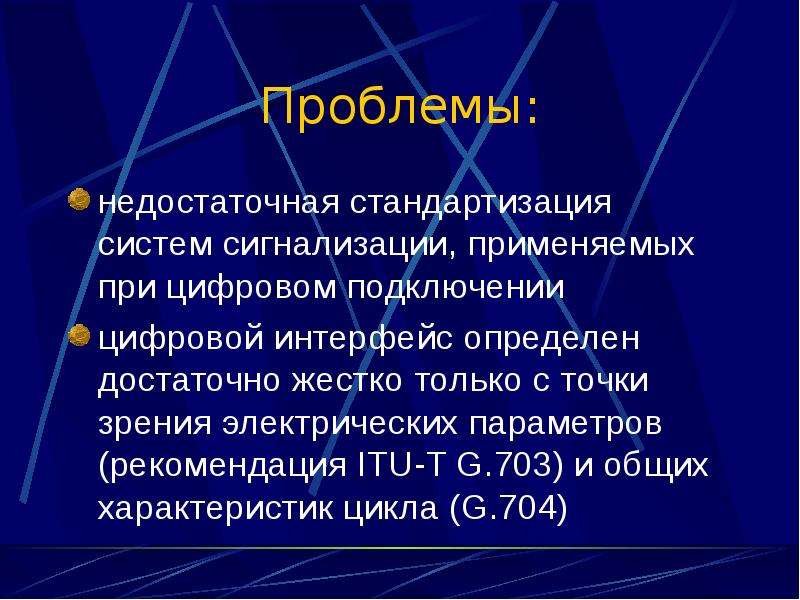

Проблемы: недостаточная стандартизация систем сигнализации, применяемых при цифровом подключении цифровой интерфейс определен достаточно жестко только с точки зрения электрических параметров (рекомендация ITU-T G.703) и общих характеристик цикла (G.704)

Слайд 35

Описание слайда:

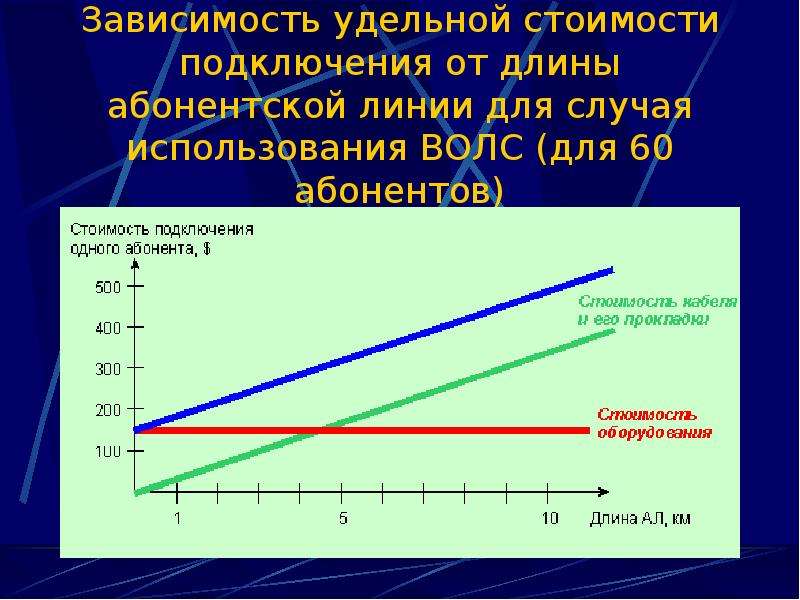

Зависимость удельной стоимости подключения от длины абонентской линии для случая использования ВОЛС (для 60 абонентов)

Слайд 36

Описание слайда:

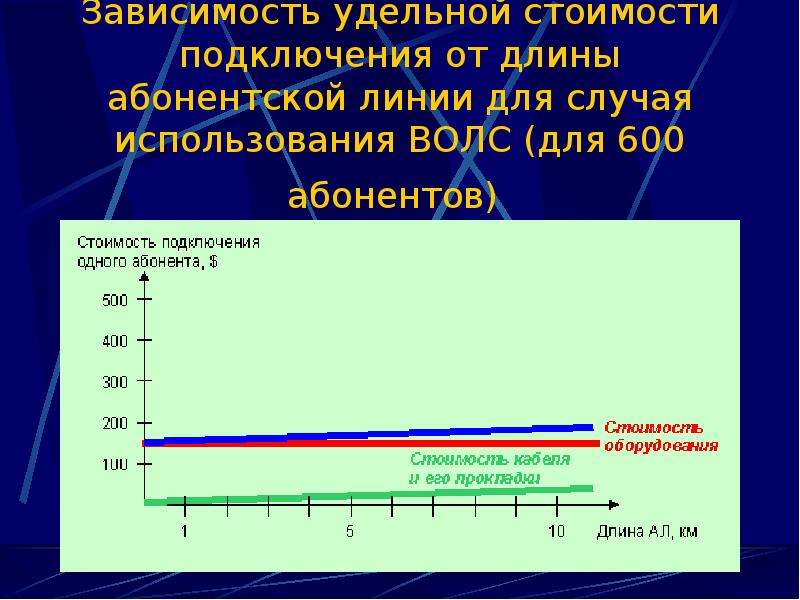

Зависимость удельной стоимости подключения от длины абонентской линии для случая использования ВОЛС (для 600 абонентов)

Слайд 37

Описание слайда:

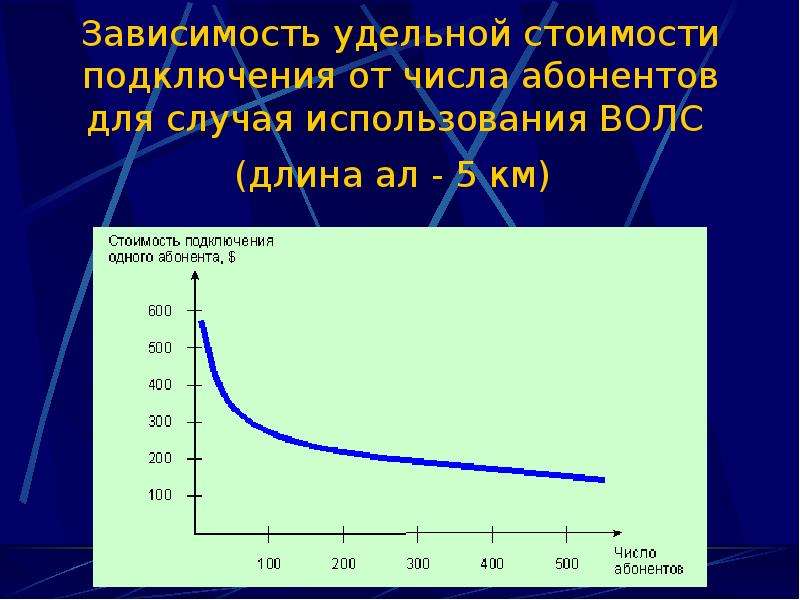

Зависимость удельной стоимости подключения от числа абонентов для случая использования ВОЛС (длина ал - 5 км)

Слайд 38

Описание слайда:

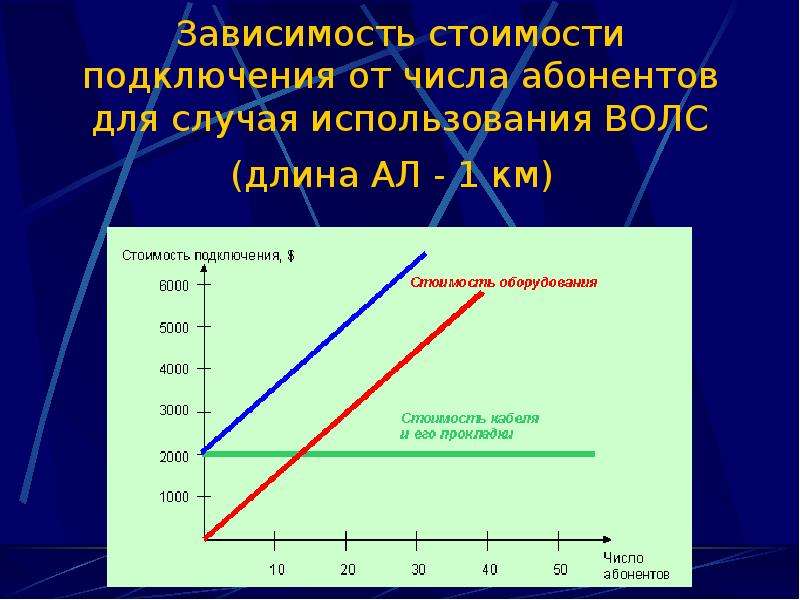

Зависимость стоимости подключения от числа абонентов для случая использования ВОЛС (длина АЛ - 1 км)

Слайд 39

Описание слайда:

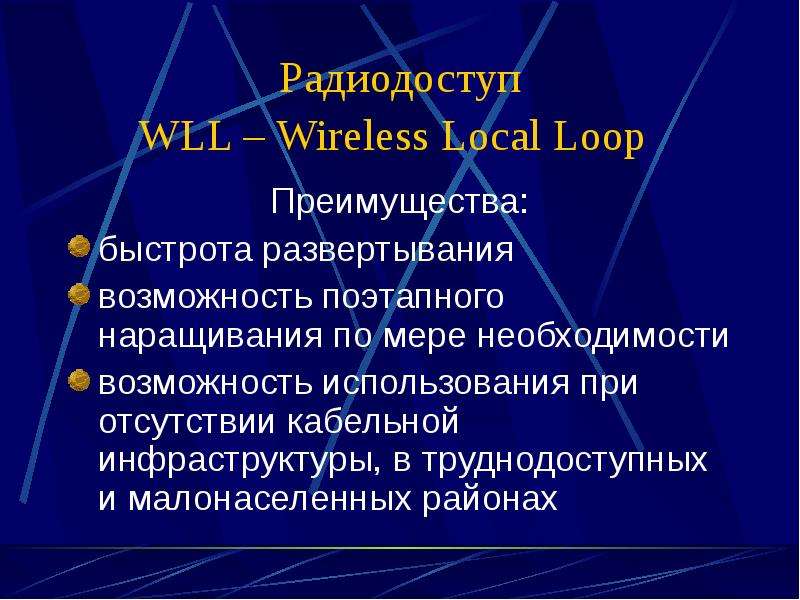

Радиодоступ WLL – Wireless Local Loop Преимущества: быстрота развертывания возможность поэтапного наращивания по мере необходимости возможность использования при отсутствии кабельной инфраструктуры, в труднодоступных и малонаселенных районах

Слайд 40

Описание слайда:

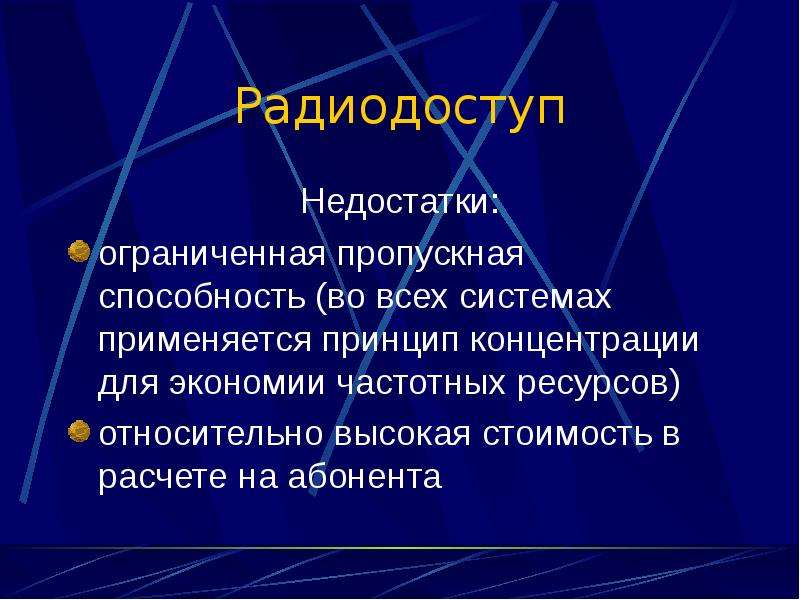

Радиодоступ Недостатки: ограниченная пропускная способность (во всех системах применяется принцип концентрации для экономии частотных ресурсов) относительно высокая стоимость в расчете на абонента

Слайд 41

Описание слайда:

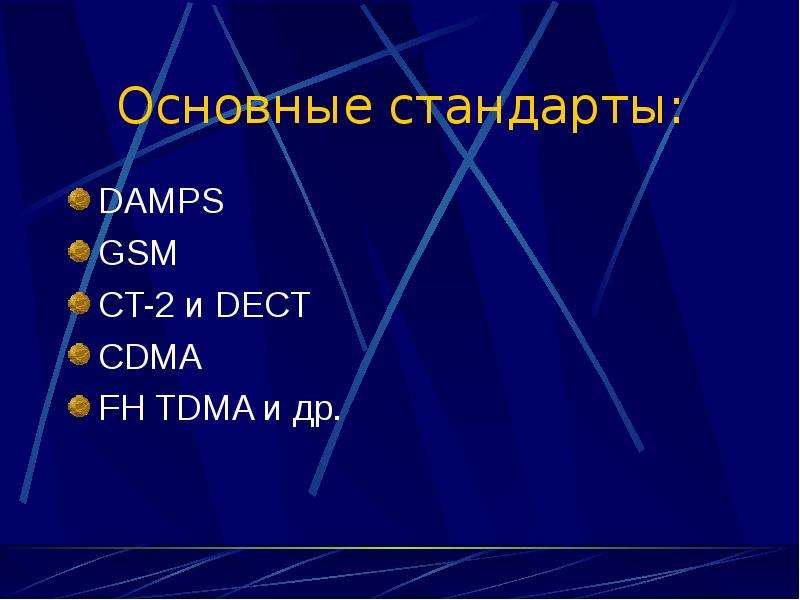

Основные стандарты: DAMPS GSM CT-2 и DECT CDMA FH TDMA и др.

Слайд 42

Описание слайда:

Конфигурация системы для типичной сети беспроводного доступа в жилых городских и пригородных районах

Слайд 43

Описание слайда:

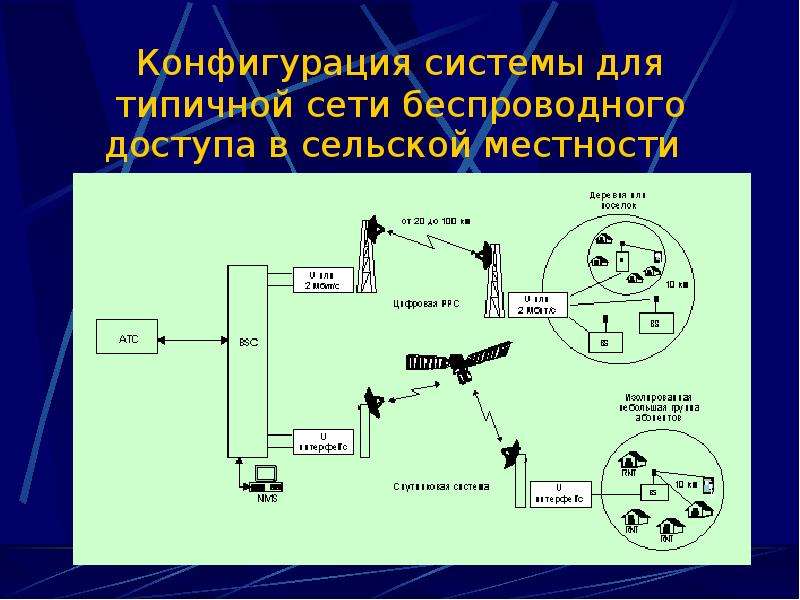

Конфигурация системы для типичной сети беспроводного доступа в сельской местности

Слайд 44

Описание слайда:

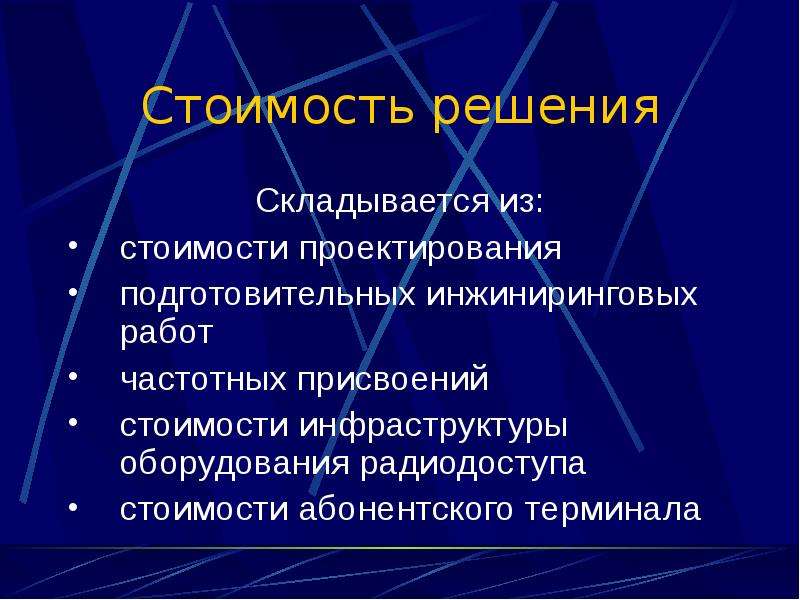

Стоимость решения Складывается из: стоимости проектирования подготовительных инжиниринговых работ частотных присвоений стоимости инфраструктуры оборудования радиодоступа стоимости абонентского терминала

Слайд 45

Описание слайда:

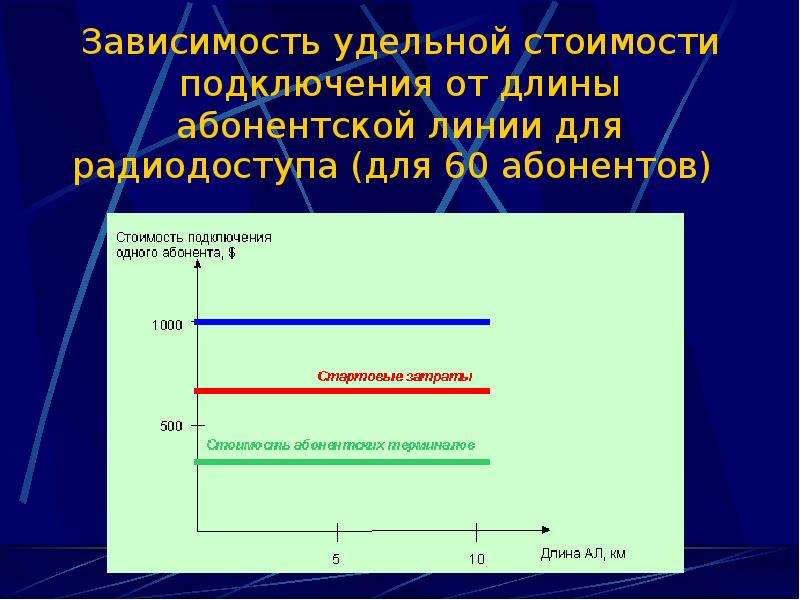

Зависимость удельной стоимости подключения от длины абонентской линии для радиодоступа (для 60 абонентов)

Слайд 46

Описание слайда:

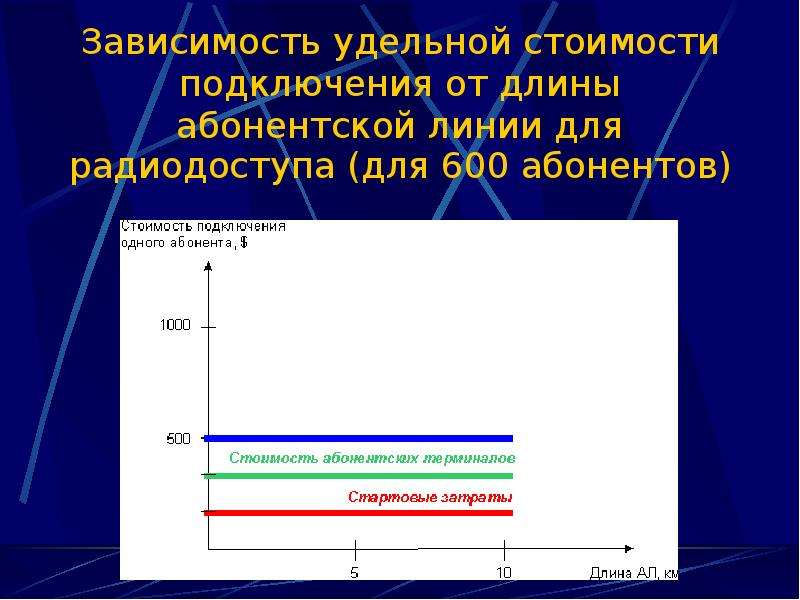

Зависимость удельной стоимости подключения от длины абонентской линии для радиодоступа (для 600 абонентов)

Слайд 47

Описание слайда:

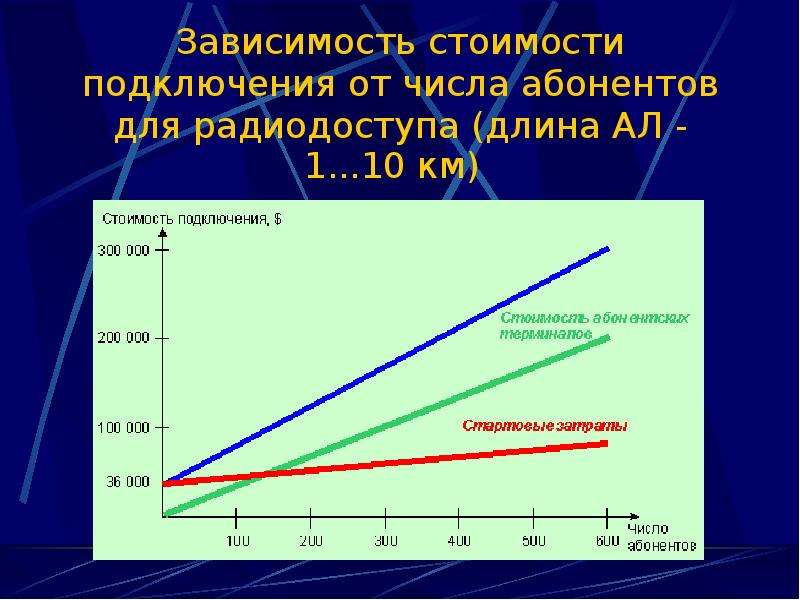

Зависимость стоимости подключения от числа абонентов для радиодоступа (длина АЛ - 1...10 км)

Слайд 48

Описание слайда:

Задача: построить сеть абонентского доступа для российского оператора

Слайд 49

Описание слайда:

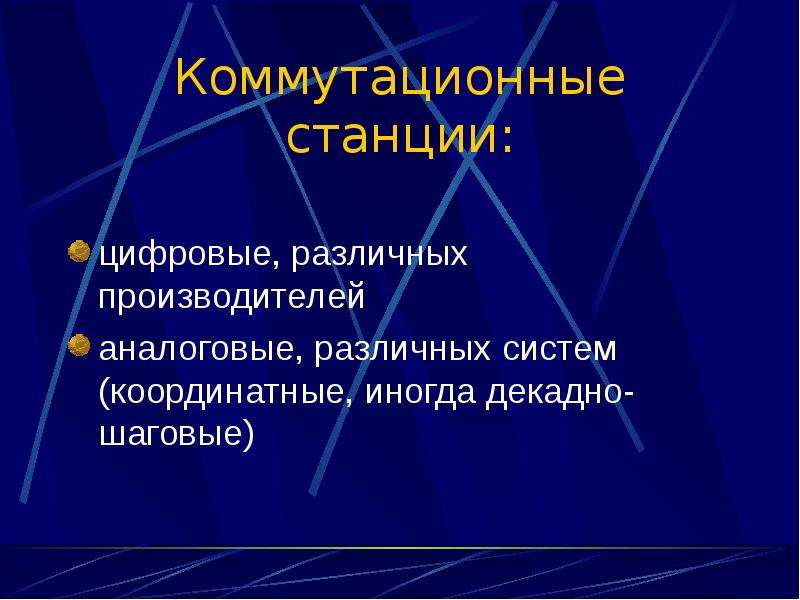

Коммутационные станции: цифровые, различных производителей аналоговые, различных систем (координатные, иногда декадно-шаговые)

Слайд 50

Описание слайда:

Распределительная сеть: разветвленная сеть медно-кабельных линий невысокого качества в городских районах (для базовых операторов) отсутствующая или недостаточно-развитая собственная сеть кабельных линий (альтернативный оператор) неразвитая сеть кабельных линий в сельской местности и пригородах

Слайд 51

Описание слайда:

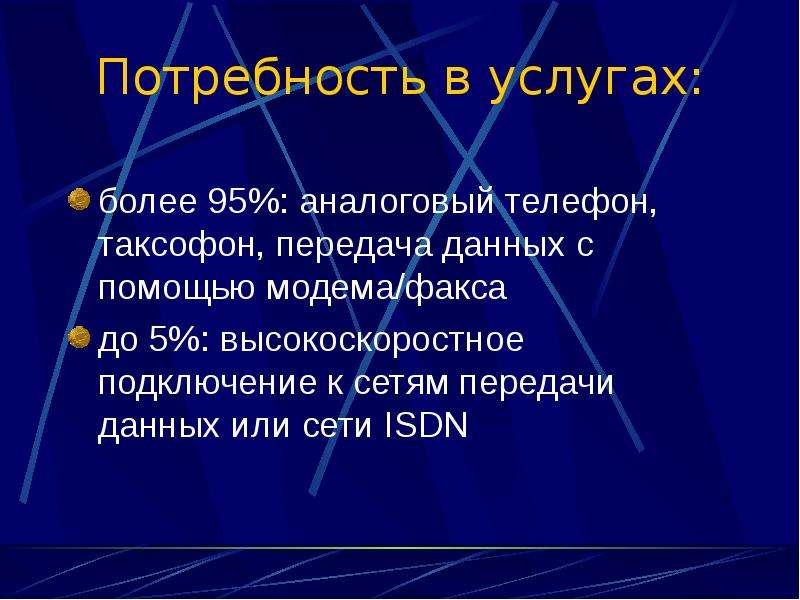

Потребность в услугах: более 95%: аналоговый телефон, таксофон, передача данных с помощью модема/факса до 5%: высокоскоростное подключение к сетям передачи данных или сети ISDN

Слайд 52

Описание слайда:

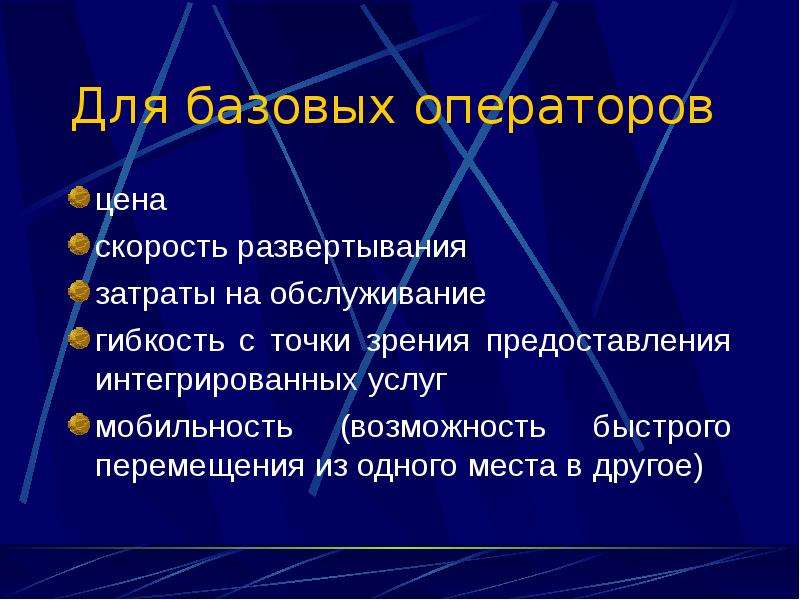

Для базовых операторов цена скорость развертывания затраты на обслуживание гибкость с точки зрения предоставления интегрированных услуг мобильность (возможность быстрого перемещения из одного места в другое)

Слайд 53

Описание слайда:

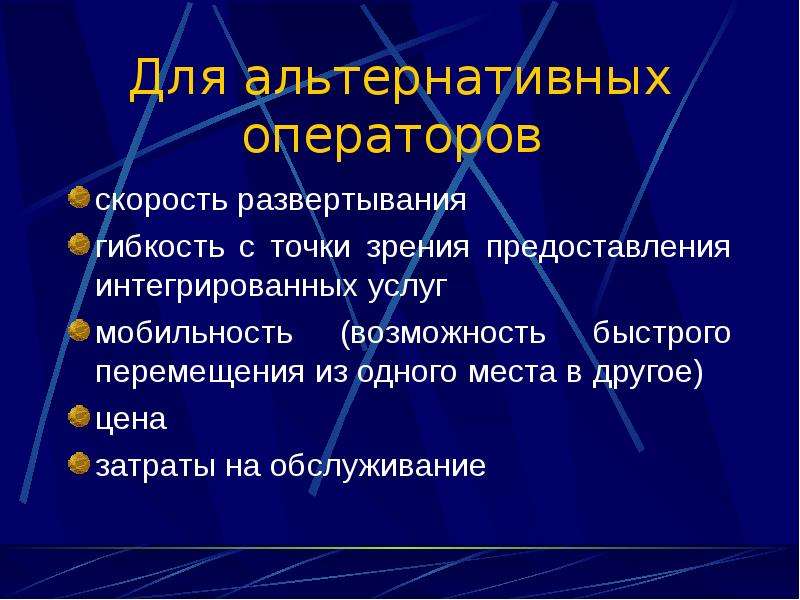

Для альтернативных операторов скорость развертывания гибкость с точки зрения предоставления интегрированных услуг мобильность (возможность быстрого перемещения из одного места в другое) цена затраты на обслуживание

Слайд 54

Описание слайда:

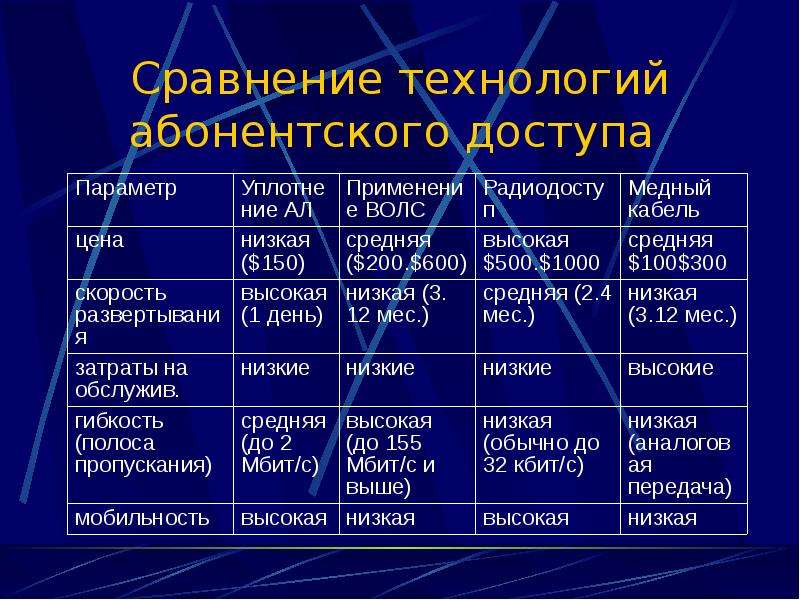

Сравнение технологий абонентского доступа

Слайд 55

Описание слайда:

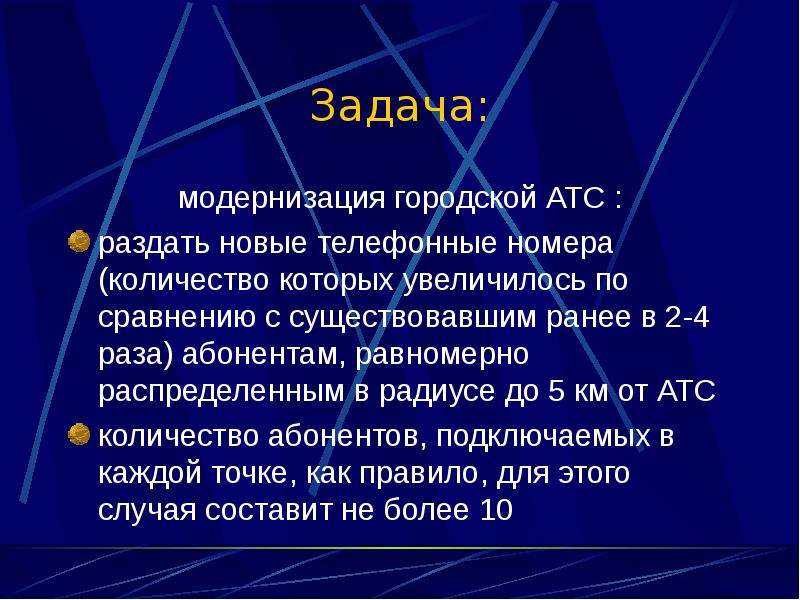

Задача: модернизация городской АТС : раздать новые телефонные номера (количество которых увеличилось по сравнению с существовавшим ранее в 2-4 раза) абонентам, равномерно распределенным в радиусе до 5 км от АТС количество абонентов, подключаемых в каждой точке, как правило, для этого случая составит не более 10

Слайд 56

Описание слайда:

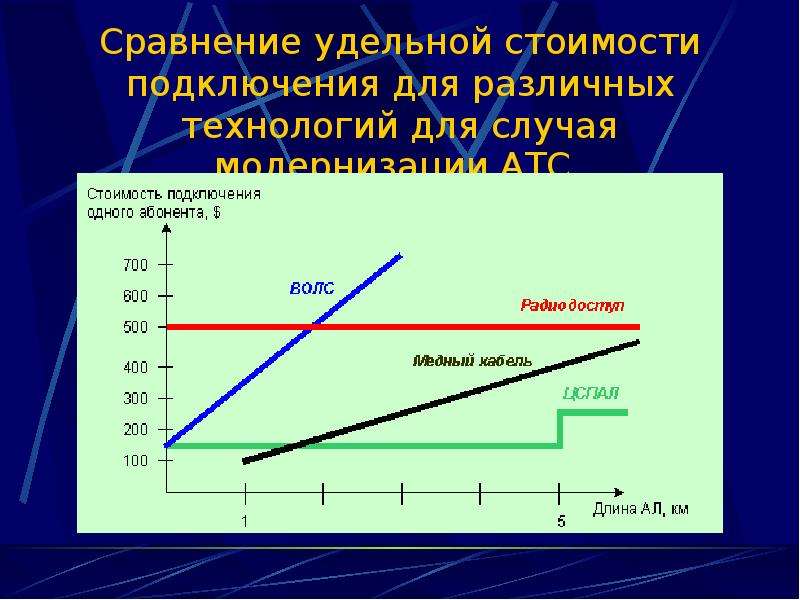

Сравнение удельной стоимости подключения для различных технологий для случая модернизации АТС

Слайд 57

Описание слайда:

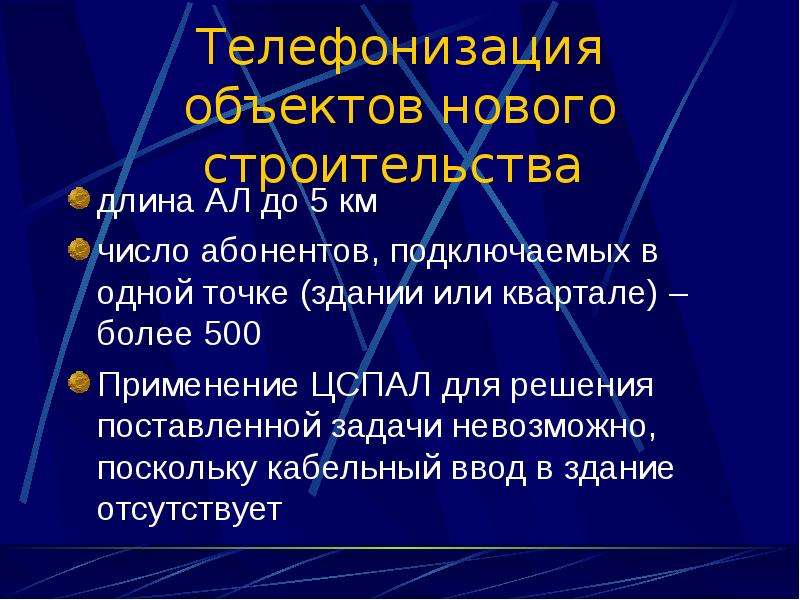

Телефонизация объектов нового строительства длина АЛ до 5 км число абонентов, подключаемых в одной точке (здании или квартале) – более 500 Применение ЦСПАЛ для решения поставленной задачи невозможно, поскольку кабельный ввод в здание отсутствует

Слайд 58

Описание слайда:

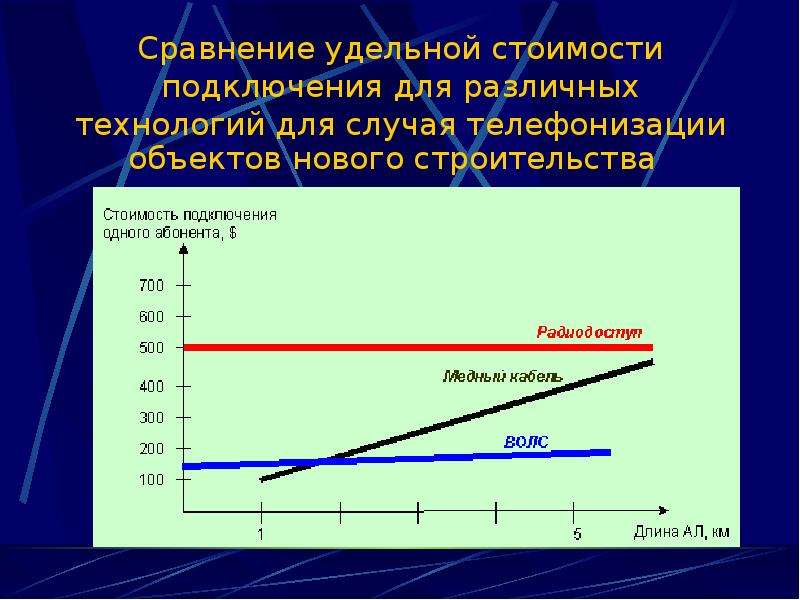

Сравнение удельной стоимости подключения для различных технологий для случая телефонизации объектов нового строительства

Слайд 59

Описание слайда:

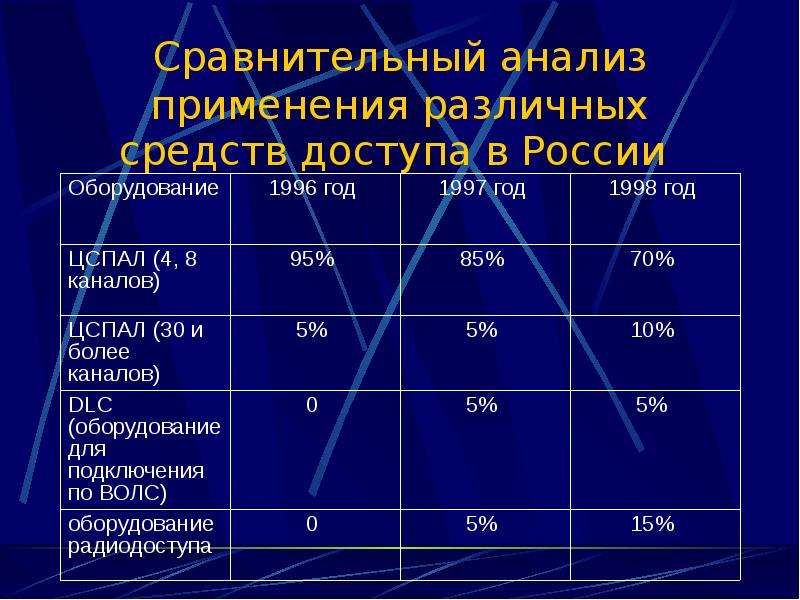

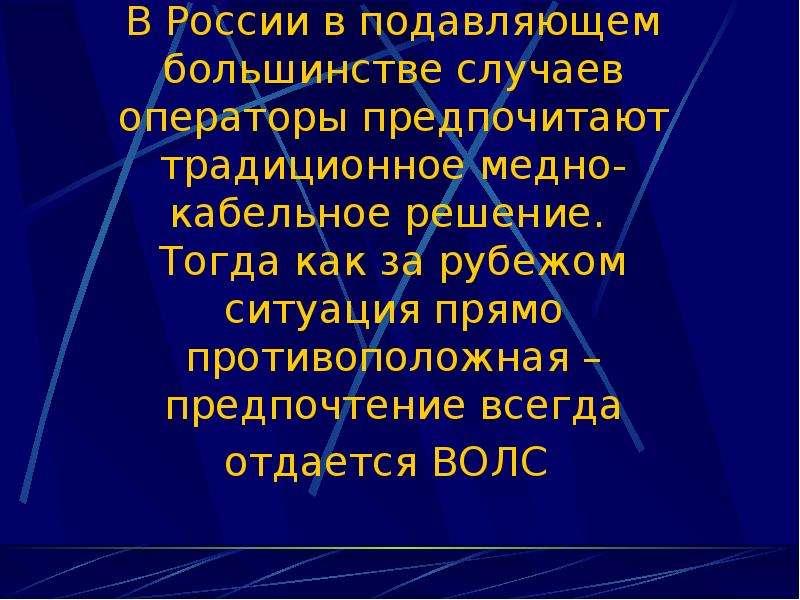

В России в подавляющем большинстве случаев операторы предпочитают традиционное медно-кабельное решение. Тогда как за рубежом ситуация прямо противоположная – предпочтение всегда отдается ВОЛС

Слайд 60

Описание слайда:

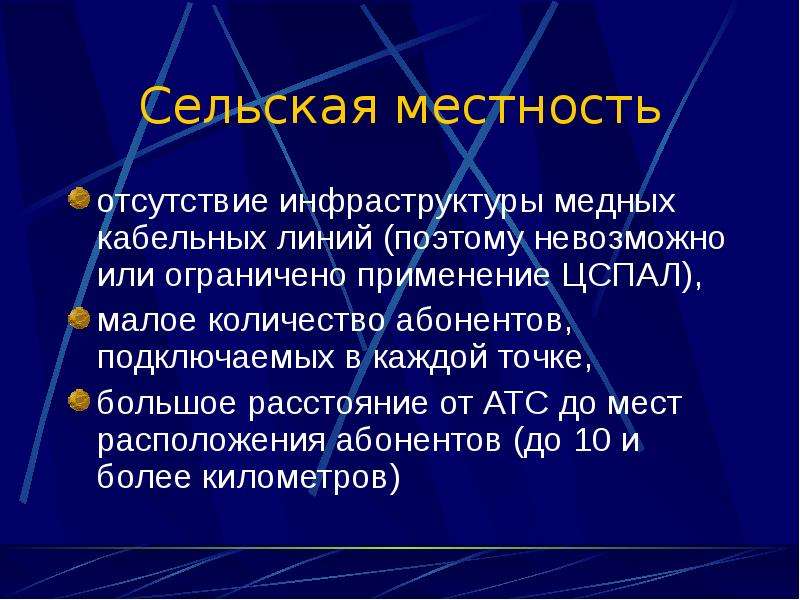

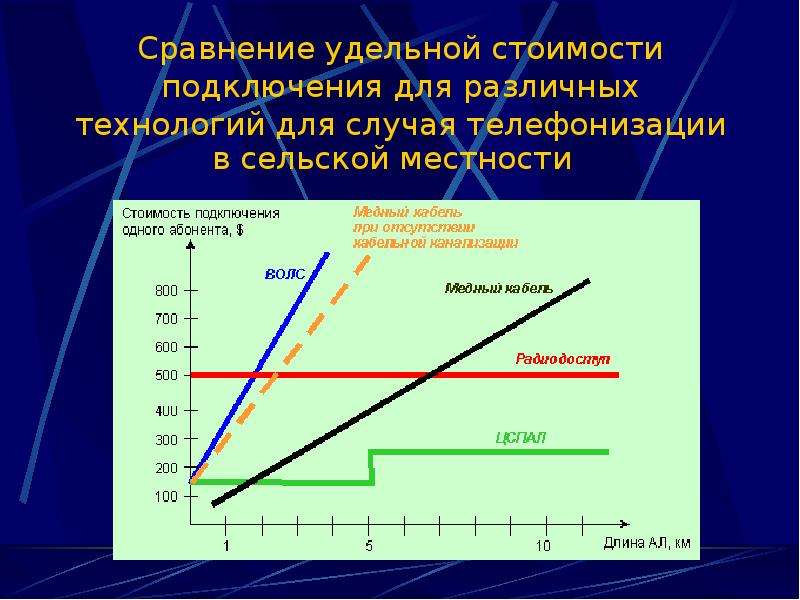

Сельская местность отсутствие инфраструктуры медных кабельных линий (поэтому невозможно или ограничено применение ЦСПАЛ), малое количество абонентов, подключаемых в каждой точке, большое расстояние от АТС до мест расположения абонентов (до 10 и более километров)
