Слайд 1


Средства измерений, слайд №1
Описание слайда:

Слайд 2


Средства измерений, слайд №2
Описание слайда:

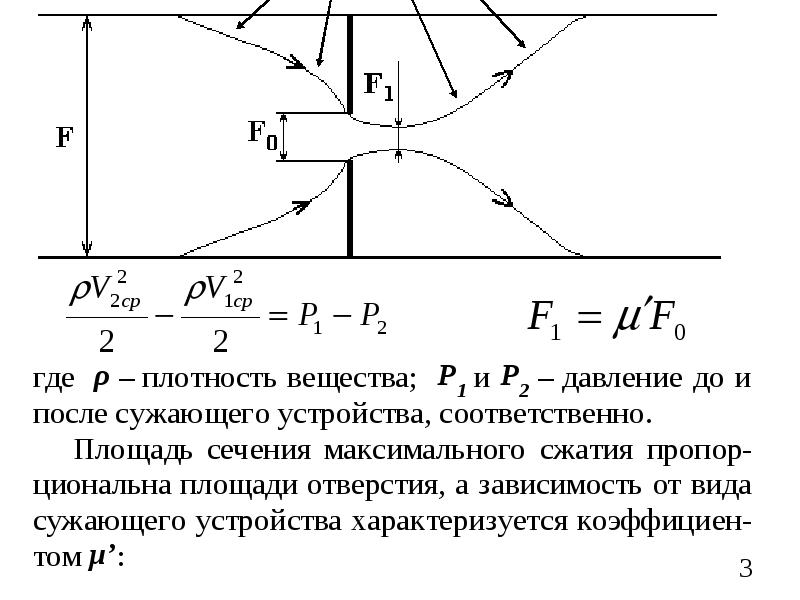

Слайд 3


Средства измерений, слайд №3
Описание слайда:

Слайд 4


Средства измерений, слайд №4
Описание слайда:

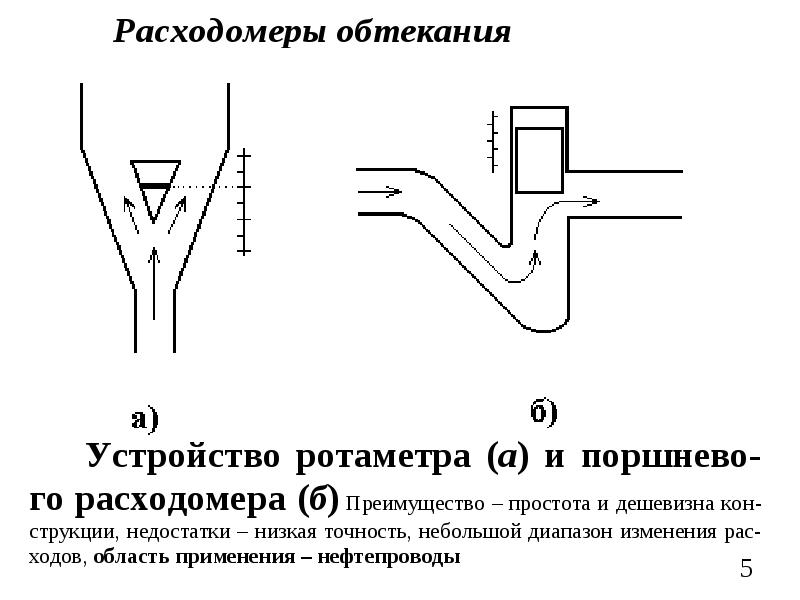

Слайд 5


Средства измерений, слайд №5
Описание слайда:

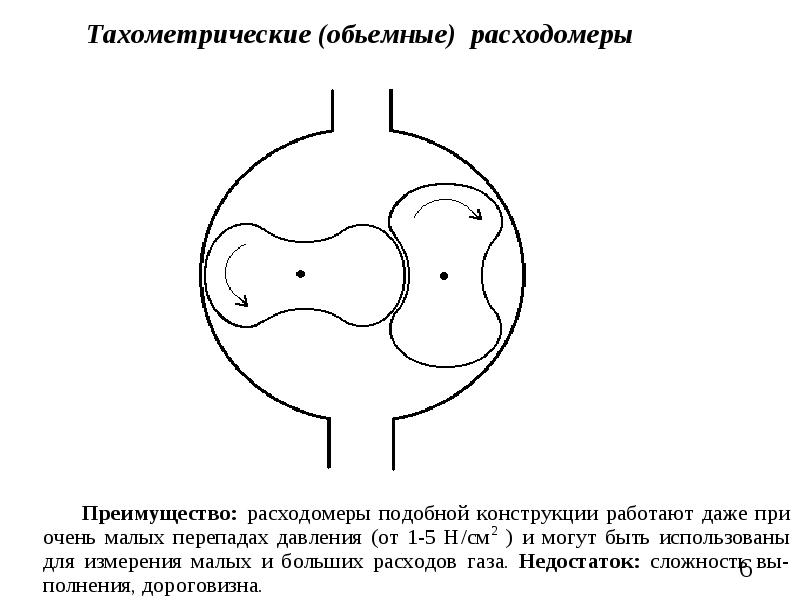

Слайд 6


Средства измерений, слайд №6
Описание слайда:

Слайд 7

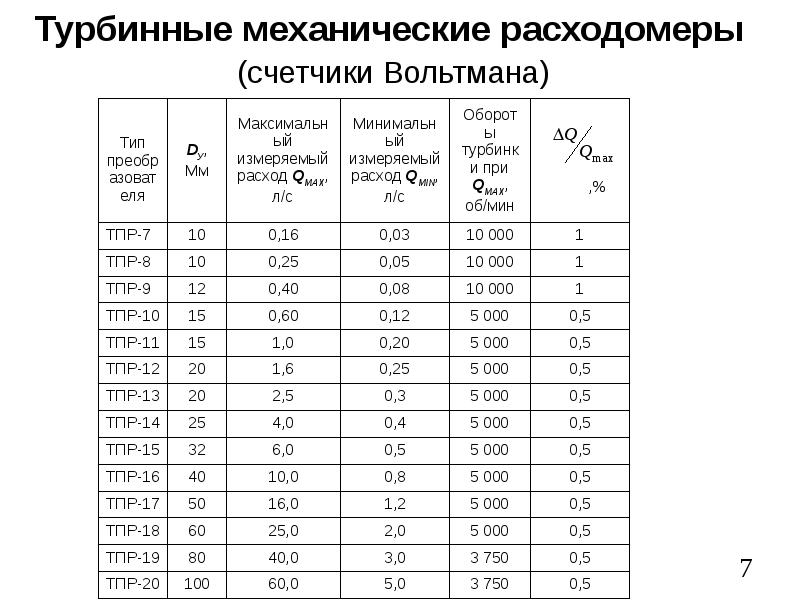

Турбинные механические расходомеры (счетчики Вольтмана)
Описание слайда:
Турбинные механические расходомеры (счетчики Вольтмана)

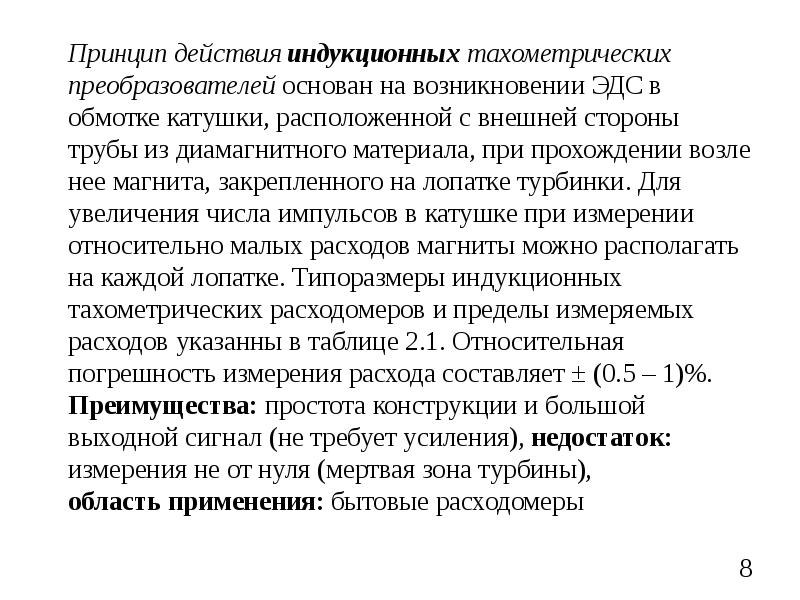

Слайд 8


Средства измерений, слайд №8
Описание слайда:

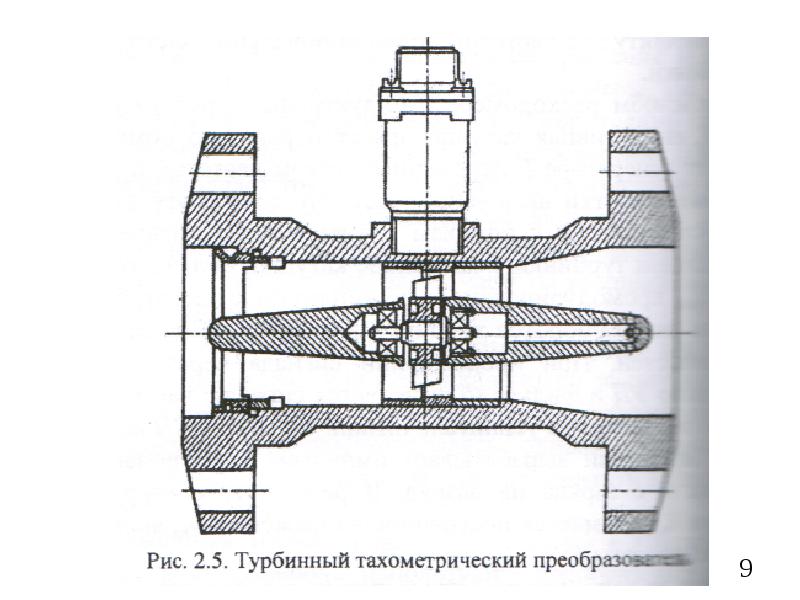

Слайд 9


Средства измерений, слайд №9
Описание слайда:

Слайд 10


Индуктивные турбинные расходомеры Индуктивные преобразователи основаны на изменении индуктивности наружной обмотки в зависимости от изменения...
Описание слайда:

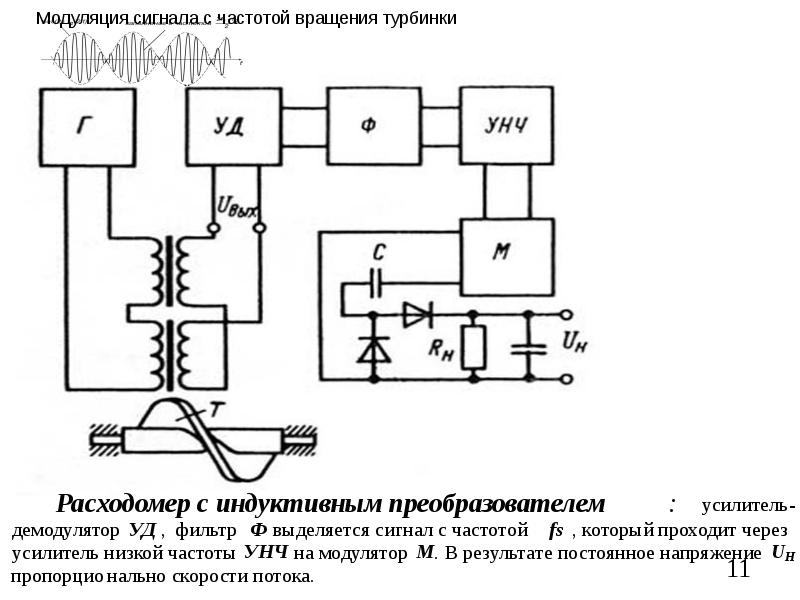

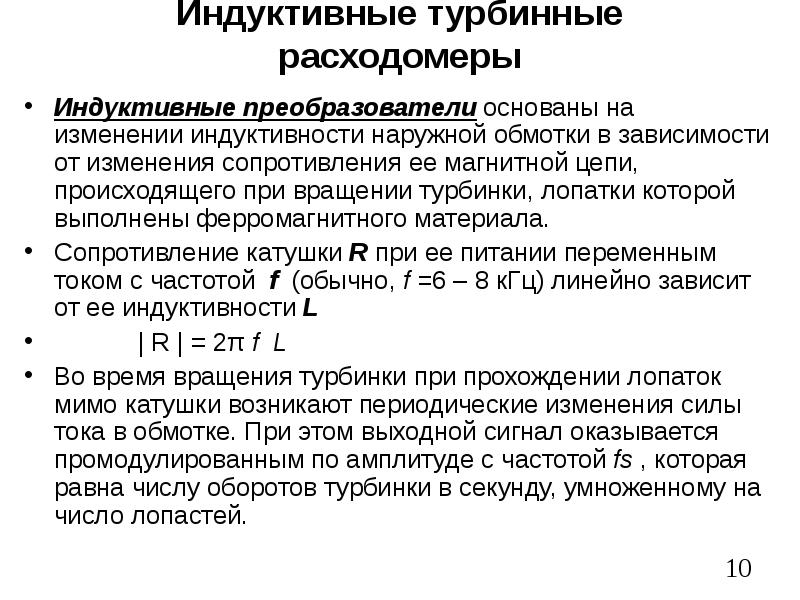

Индуктивные турбинные расходомеры Индуктивные преобразователи основаны на изменении индуктивности наружной обмотки в зависимости от изменения сопротивления ее магнитной цепи, происходящего при вращении турбинки, лопатки которой выполнены ферромагнитного материала. Сопротивление катушки R при ее питании переменным током с частотой f (обычно, f =6 – 8 кГц) линейно зависит от ее индуктивности L | R | = 2π f L Во время вращения турбинки при прохождении лопаток мимо катушки возникают периодические изменения силы тока в обмотке. При этом выходной сигнал оказывается промодулированным по амплитуде с частотой fs , которая равна числу оборотов турбинки в секунду, умноженному на число лопастей.

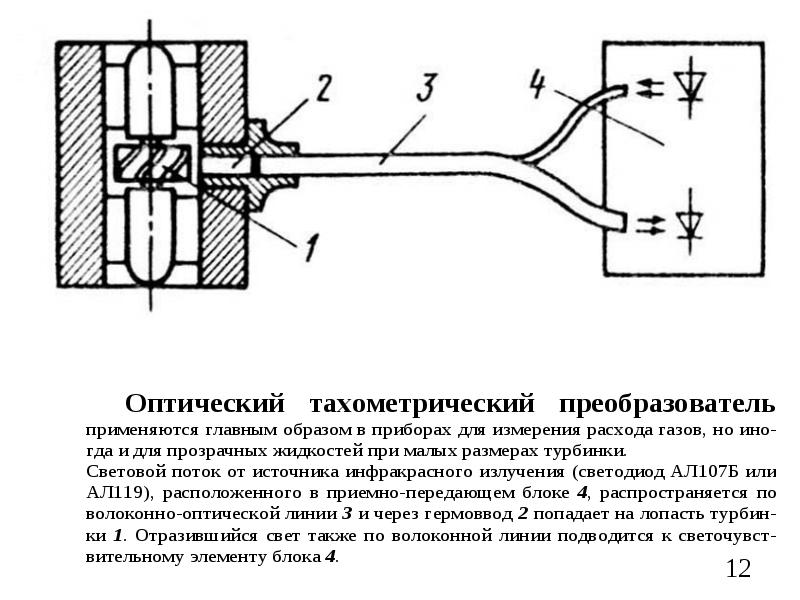

Слайд 11


Средства измерений, слайд №11
Описание слайда:

Слайд 12


Средства измерений, слайд №12
Описание слайда:

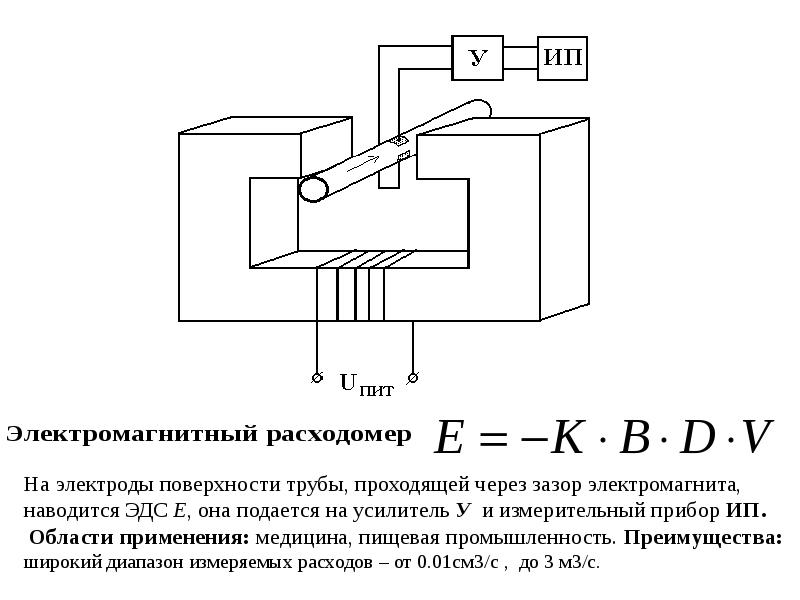

Слайд 13


Средства измерений, слайд №13
Описание слайда:

Слайд 14


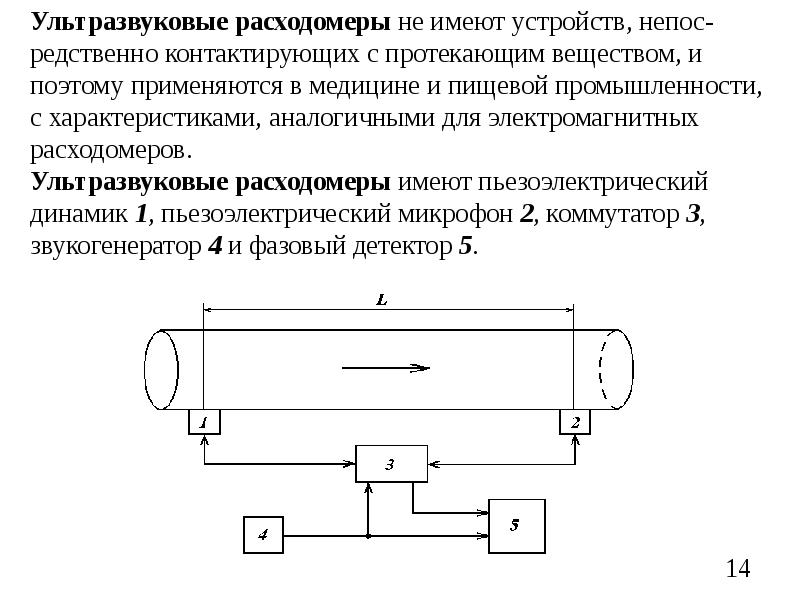

Средства измерений, слайд №14
Описание слайда:

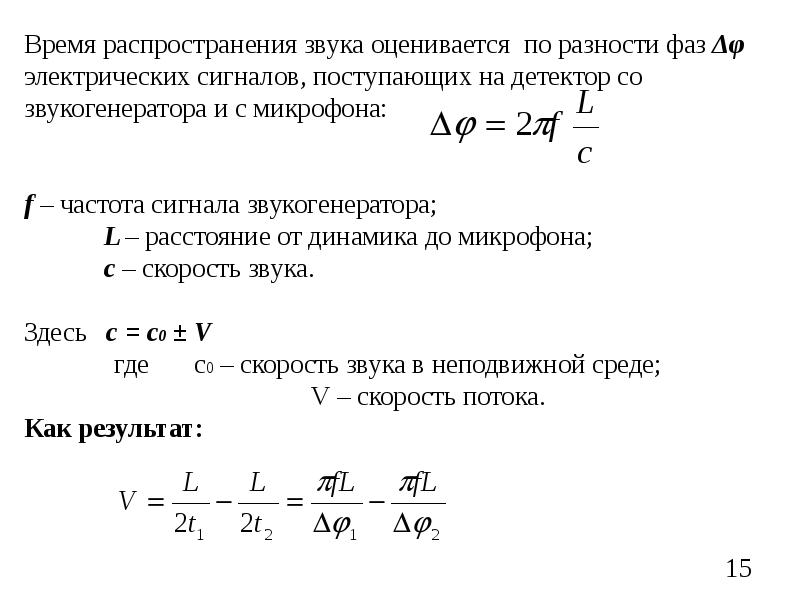

Слайд 15


Средства измерений, слайд №15
Описание слайда:

Слайд 16

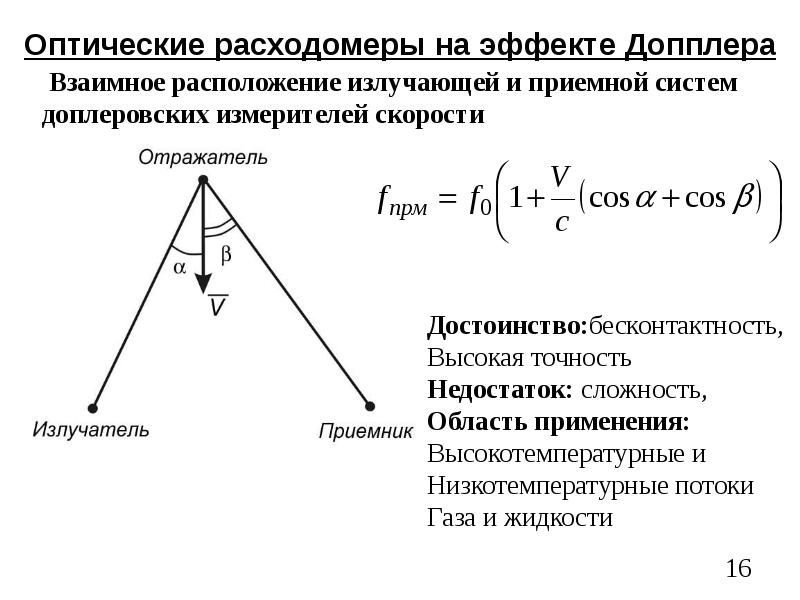

Оптические расходомеры на эффекте Допплера
Описание слайда:
Оптические расходомеры на эффекте Допплера

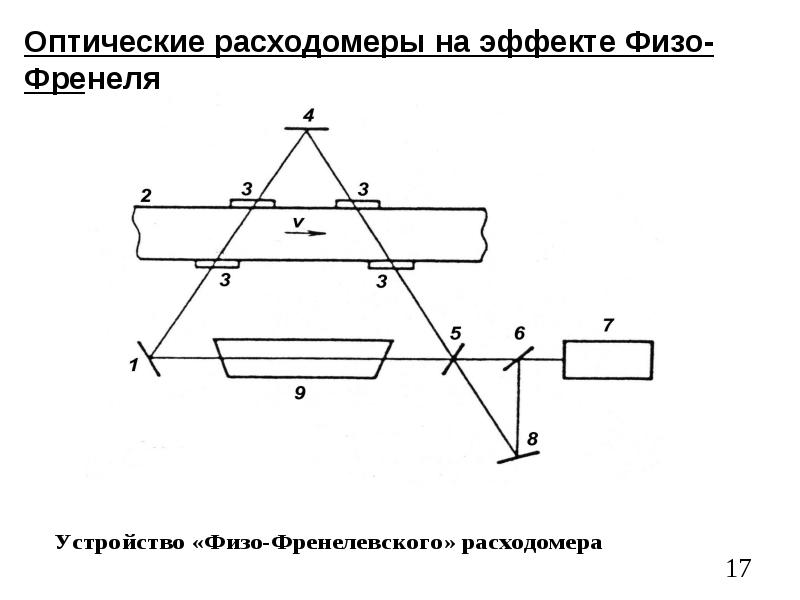

Слайд 17


Средства измерений, слайд №17
Описание слайда:

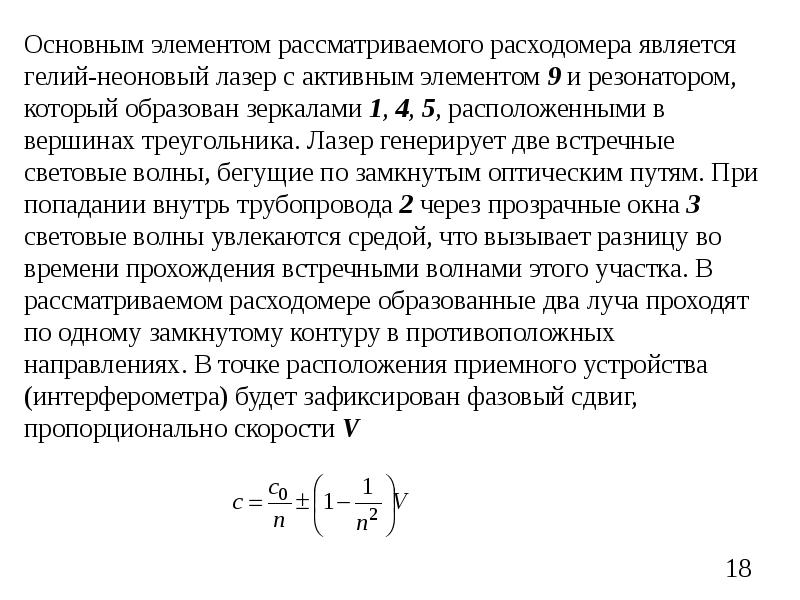

Слайд 18


Средства измерений, слайд №18
Описание слайда:

Слайд 19


Тепловые расходомеры Термоанемометрические расходомеры оценивают объемный расход вещества по результатам измерения температуры наг-ревателя, который...
Описание слайда:

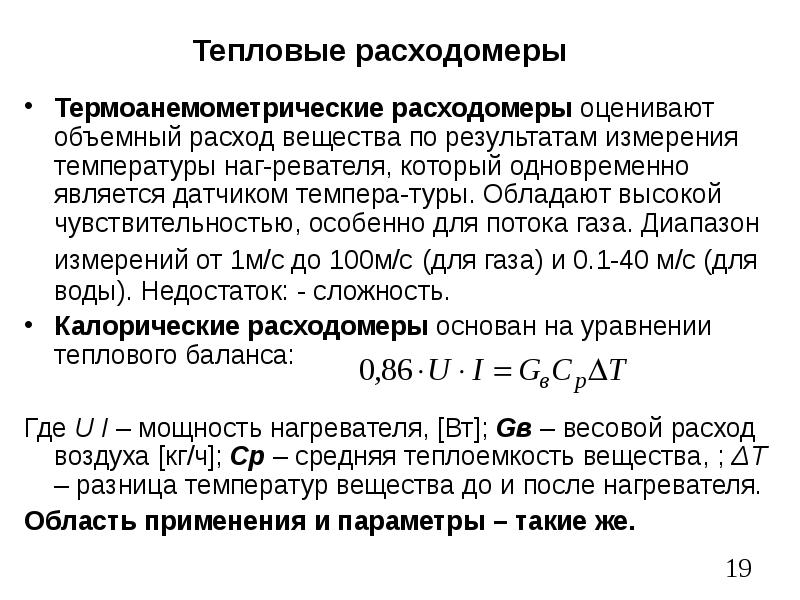

Тепловые расходомеры Термоанемометрические расходомеры оценивают объемный расход вещества по результатам измерения температуры наг-ревателя, который одновременно является датчиком темпера-туры. Обладают высокой чувствительностью, особенно для потока газа. Диапазон измерений от 1м/с до 100м/с (для газа) и 0.1-40 м/с (для воды). Недостаток: - сложность. Калорические расходомеры основан на уравнении теплового баланса: Где U I – мощность нагревателя, [Вт]; Gв – весовой расход воздуха [кг/ч]; Cp – средняя теплоемкость вещества, ; ΔТ – разница температур вещества до и после нагревателя. Область применения и параметры – такие же.

Слайд 20


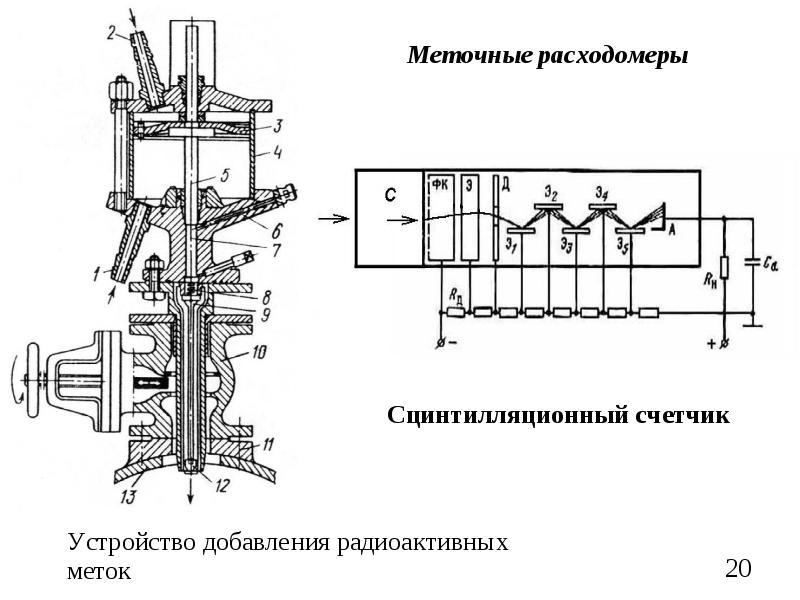

Средства измерений, слайд №20
Описание слайда:

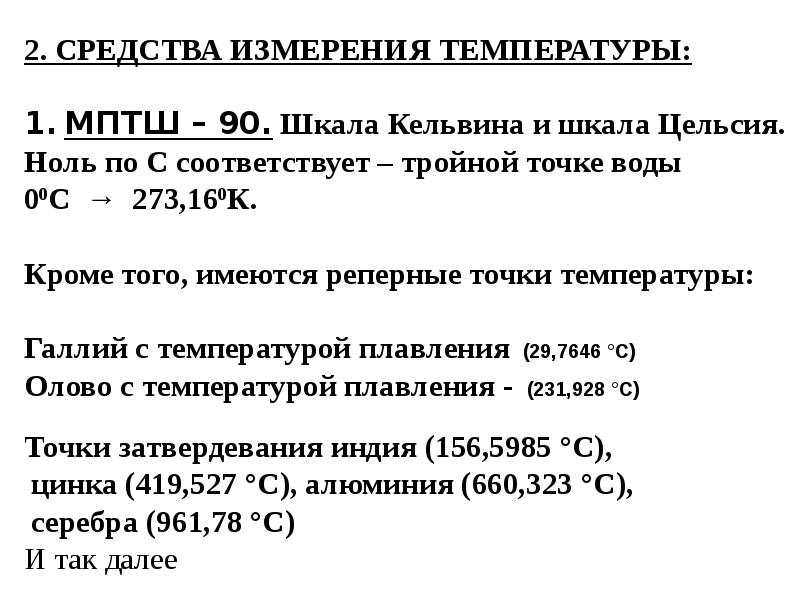

Слайд 21


Поверка измерительных каналов расходометрии информационно-измерительных систем. Метод сравнения, то-есть измерения ряда величин расходов, которые...
Описание слайда:

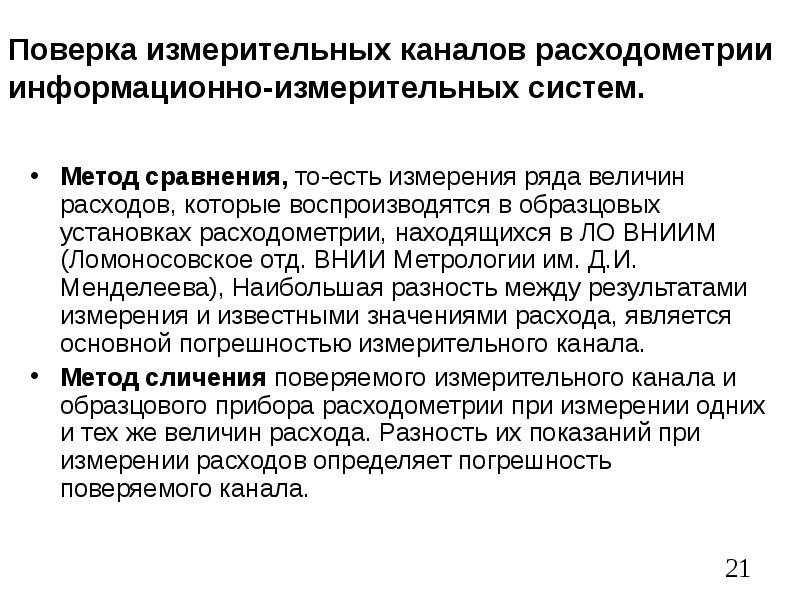

Поверка измерительных каналов расходометрии информационно-измерительных систем. Метод сравнения, то-есть измерения ряда величин расходов, которые воспроизводятся в образцовых установках расходометрии, находящихся в ЛО ВНИИМ (Ломоносовское отд. ВНИИ Метрологии им. Д.И. Менделеева), Наибольшая разность между результатами измерения и известными значениями расхода, является основной погрешностью измерительного канала. Метод сличения поверяемого измерительного канала и образцового прибора расходометрии при измерении одних и тех же величин расхода. Разность их показаний при измерении расходов определяет погрешность поверяемого канала.

Слайд 22


Средства измерений, слайд №22
Описание слайда:

Слайд 23


Средства измерений, слайд №23
Описание слайда:

Слайд 24


Средства измерений, слайд №24
Описание слайда:

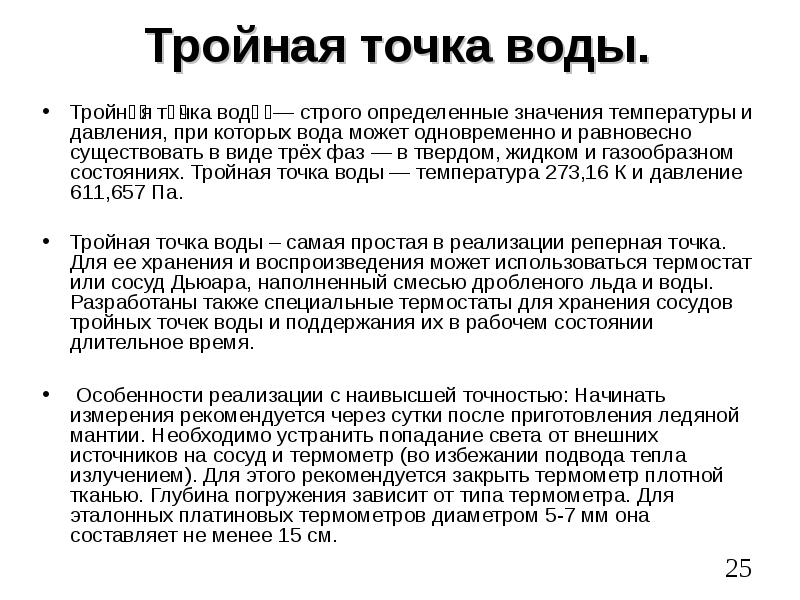

Слайд 25


Средства измерений, слайд №25
Описание слайда:

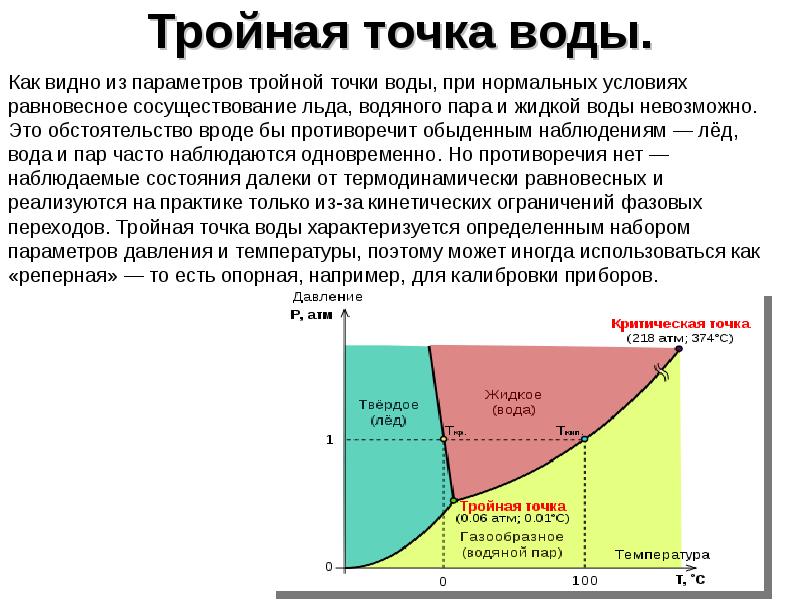

Слайд 26


Средства измерений, слайд №26
Описание слайда:

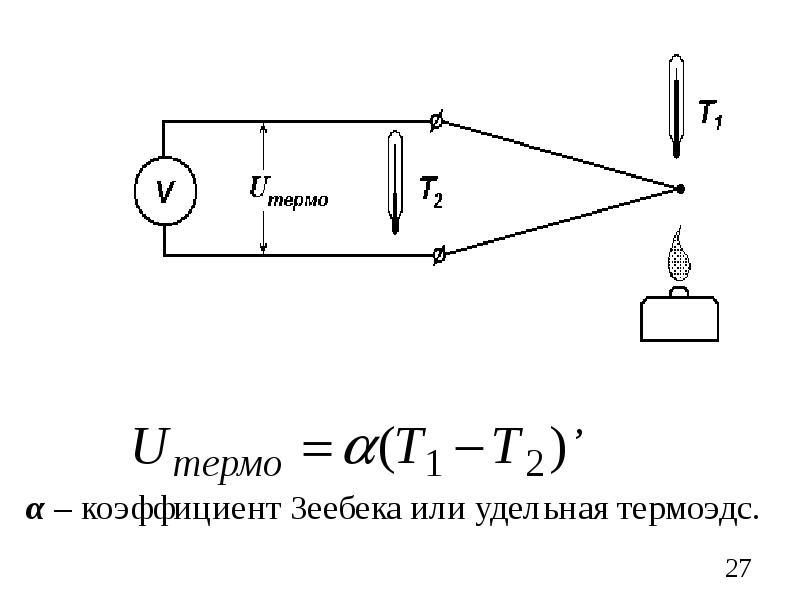

Слайд 27


Средства измерений, слайд №27
Описание слайда:

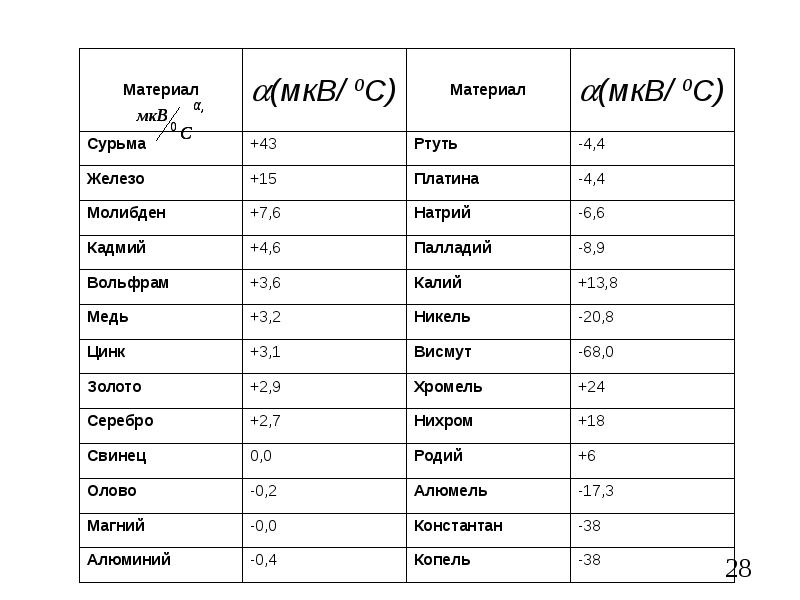

Слайд 28


Средства измерений, слайд №28
Описание слайда:

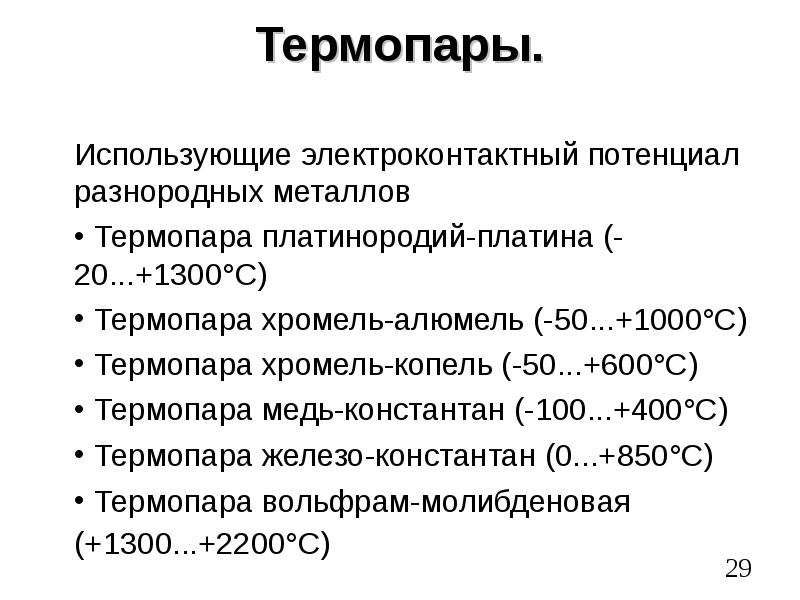

Слайд 29


Средства измерений, слайд №29
Описание слайда:

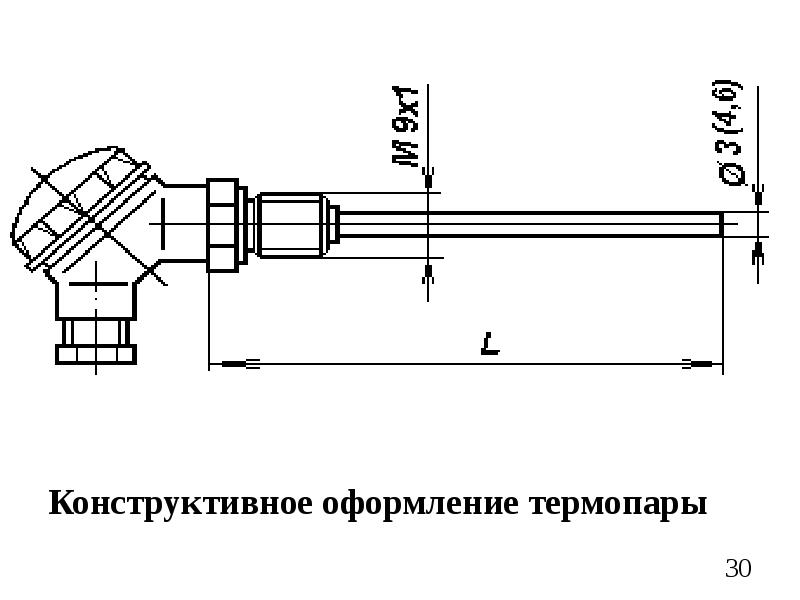

Слайд 30


Средства измерений, слайд №30
Описание слайда:

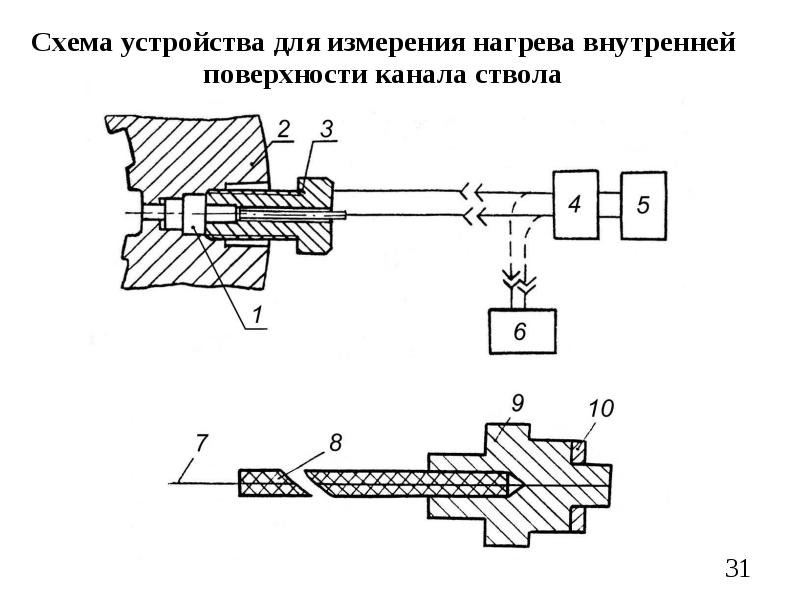

Слайд 31


Средства измерений, слайд №31
Описание слайда:

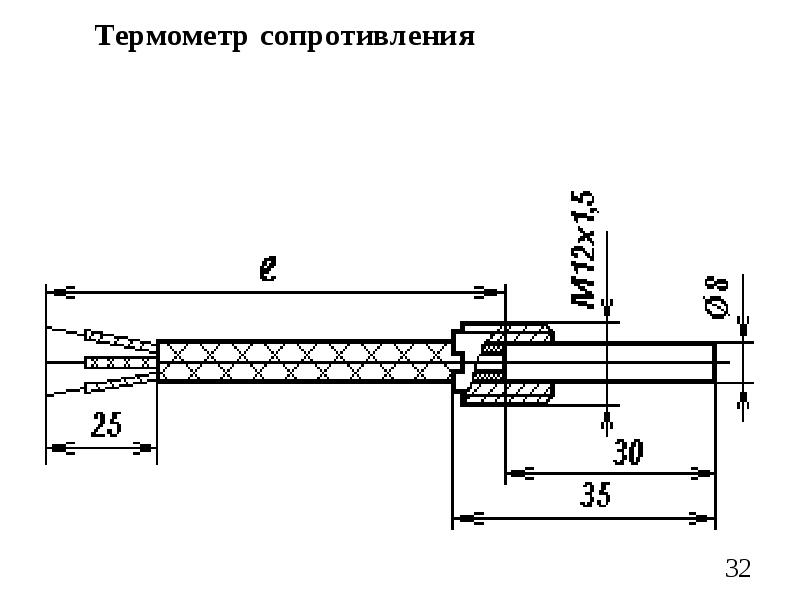

Слайд 32


Средства измерений, слайд №32
Описание слайда:

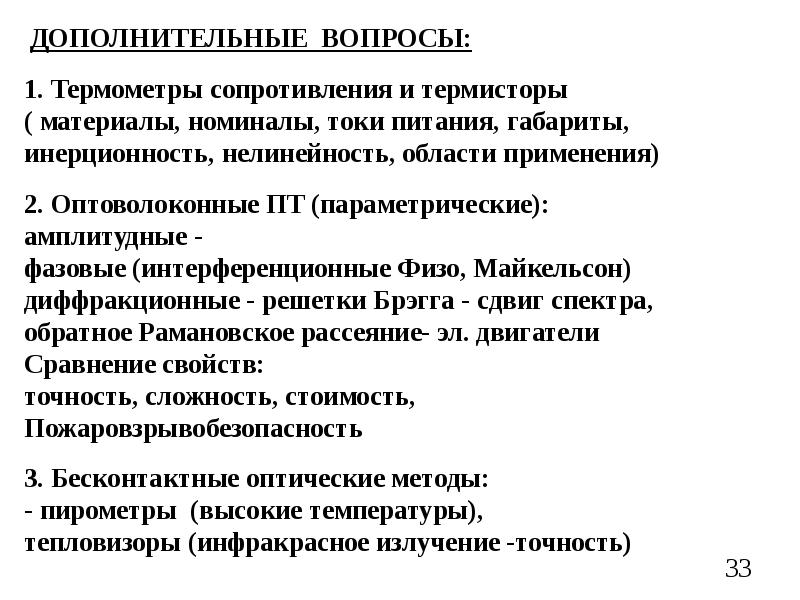

Слайд 33


Средства измерений, слайд №33
Описание слайда:

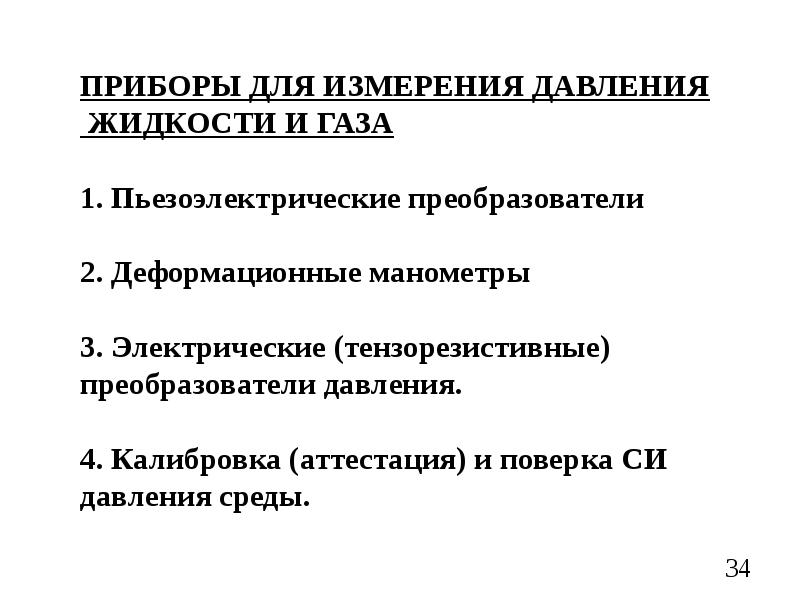

Слайд 34


Средства измерений, слайд №34
Описание слайда:

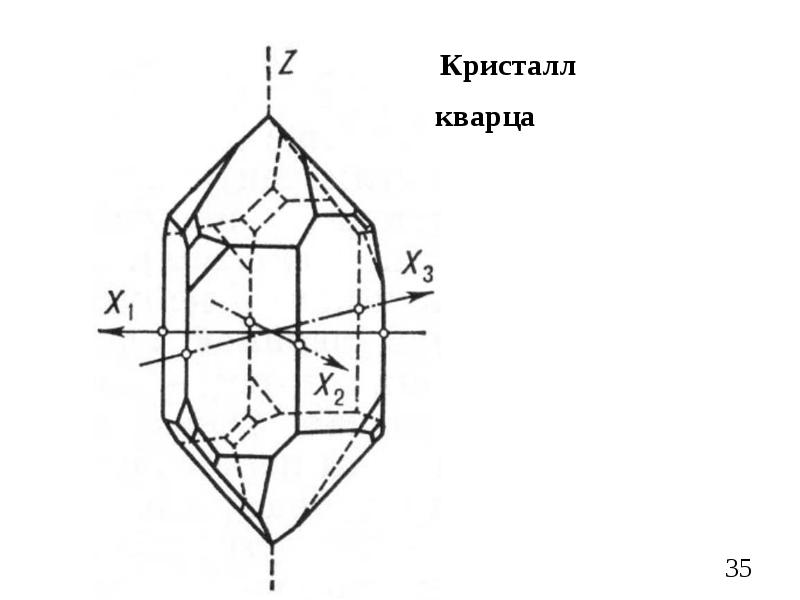

Слайд 35


Средства измерений, слайд №35
Описание слайда:

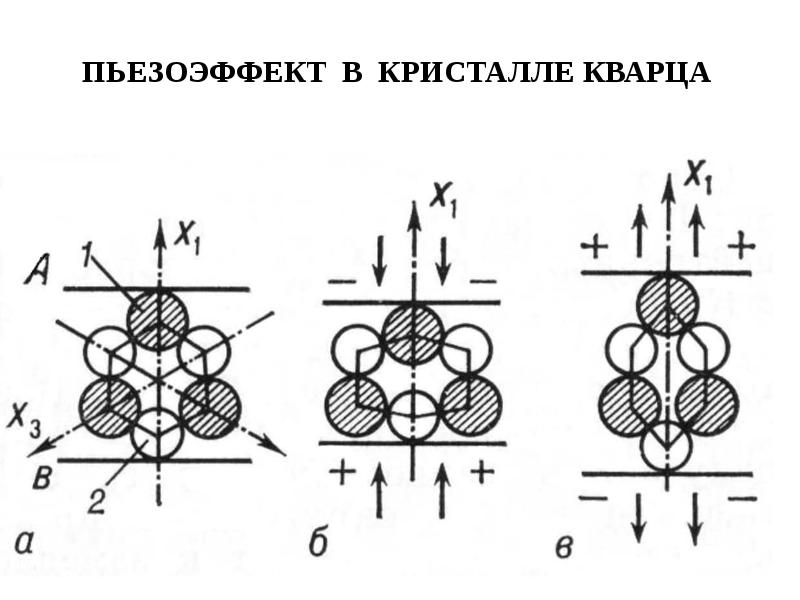

Слайд 36


Средства измерений, слайд №36
Описание слайда:

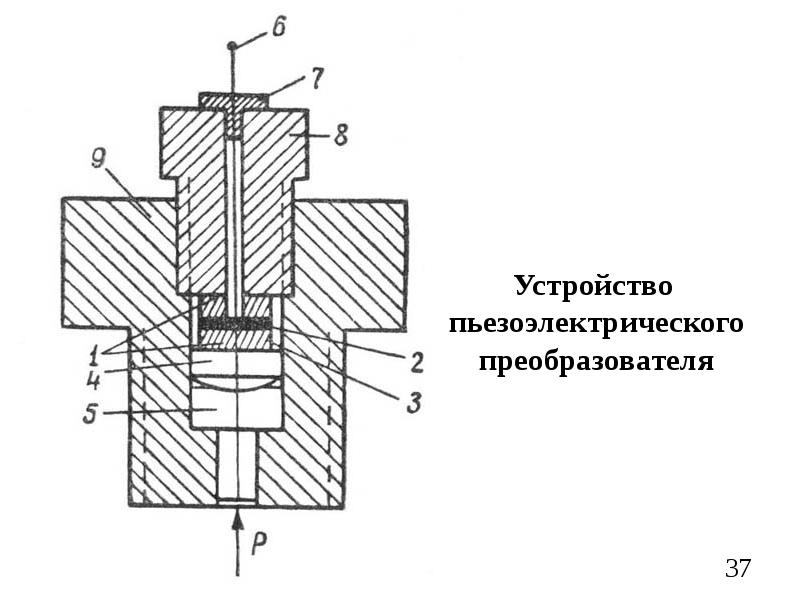

Слайд 37


Средства измерений, слайд №37
Описание слайда:

Слайд 38

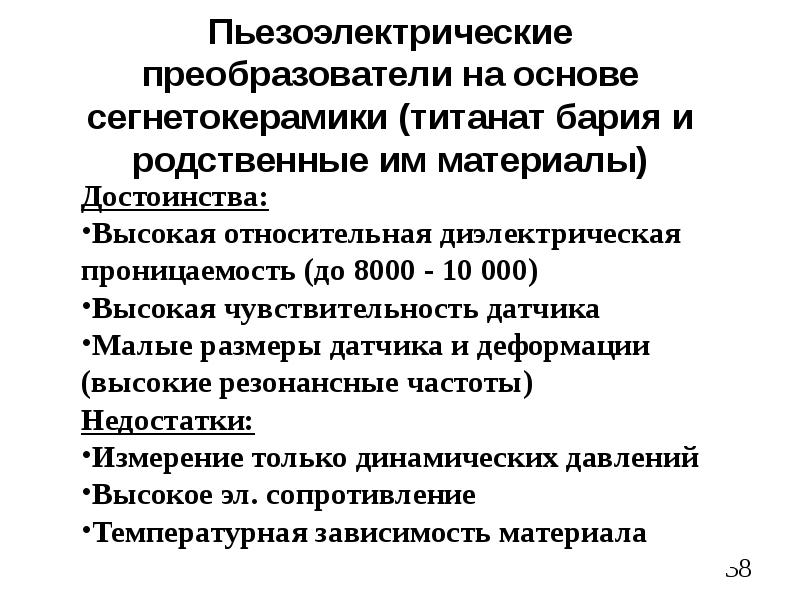

Пьезоэлектрические преобразователи на основе сегнетокерамики (титанат бария и родственные им материалы)
Описание слайда:
Пьезоэлектрические преобразователи на основе сегнетокерамики (титанат бария и родственные им материалы)

Слайд 39

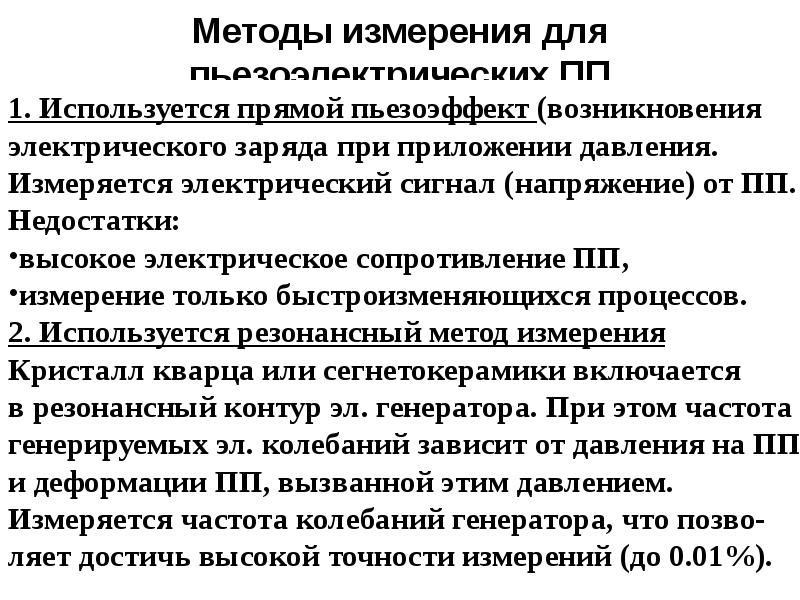

Методы измерения для пьезоэлектрических ПП
Описание слайда:
Методы измерения для пьезоэлектрических ПП

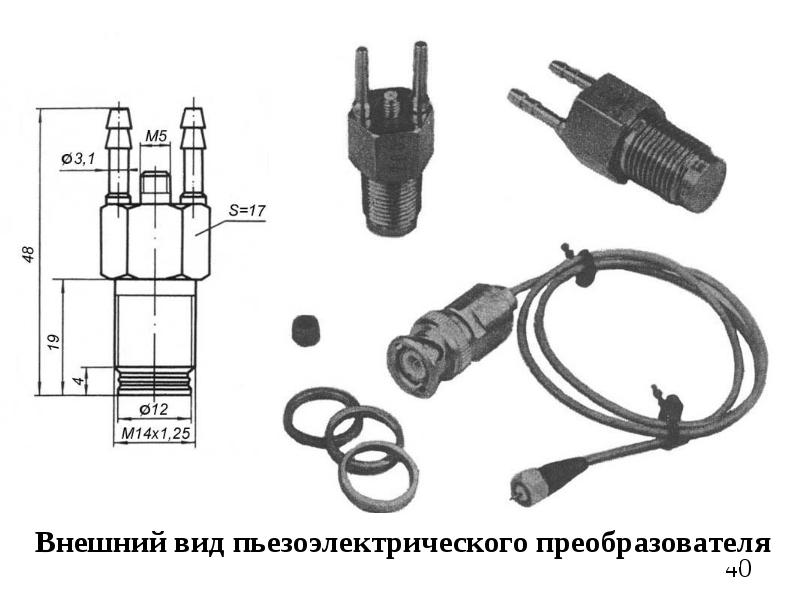

Слайд 40


Средства измерений, слайд №40
Описание слайда:

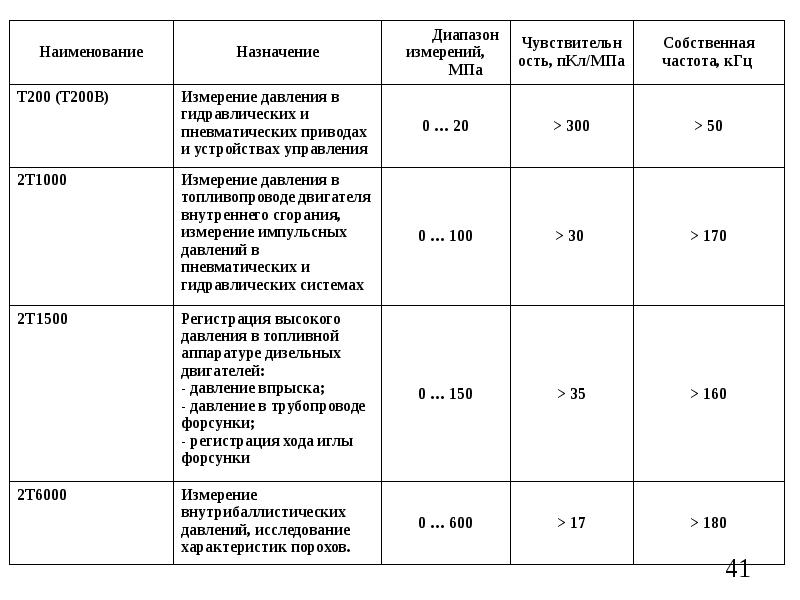

Слайд 41


Средства измерений, слайд №41
Описание слайда:

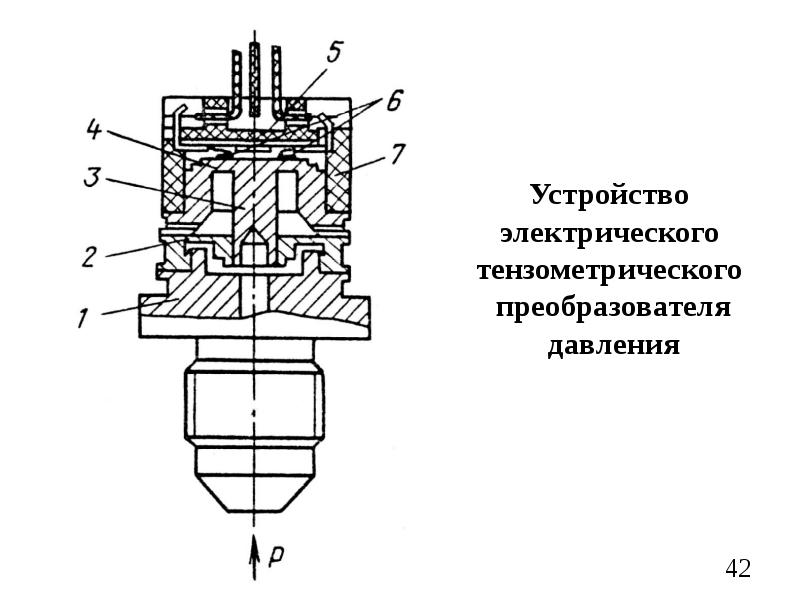

Слайд 42


Средства измерений, слайд №42
Описание слайда:

Слайд 43


Средства измерений, слайд №43
Описание слайда:

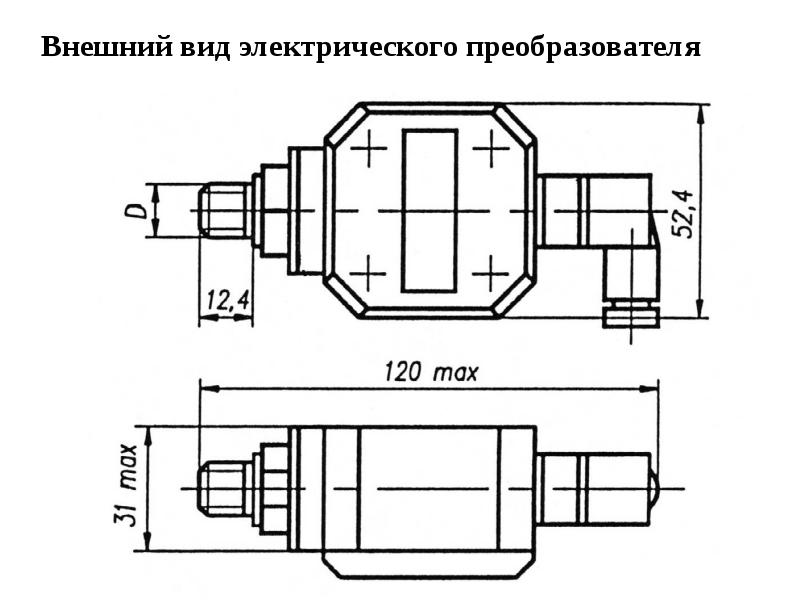

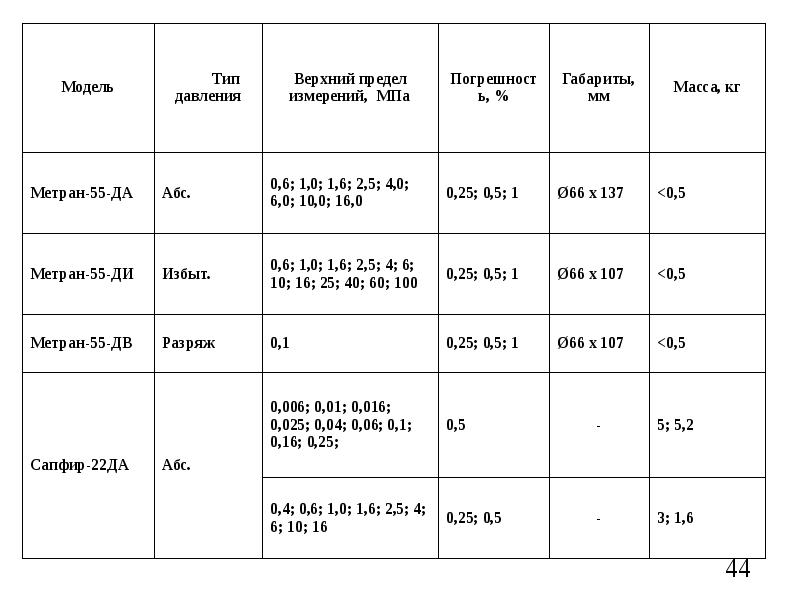

Слайд 44


Средства измерений, слайд №44
Описание слайда:

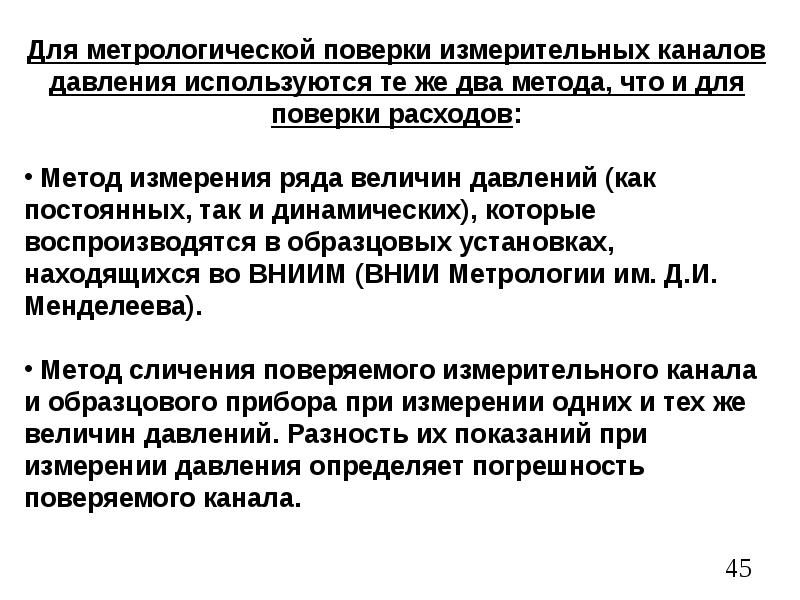

Слайд 45


Средства измерений, слайд №45
Описание слайда:

Слайд 46


Тензорезисторы для измерения напряжения
Описание слайда:

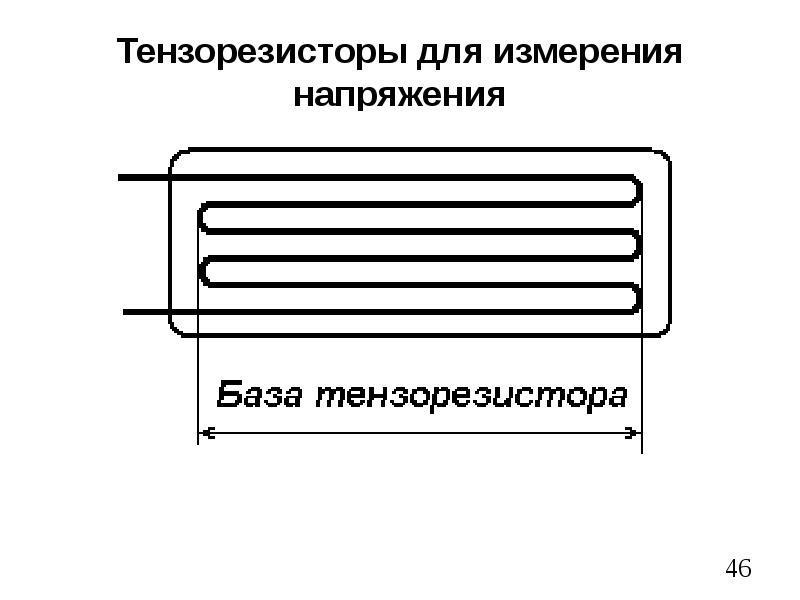

Тензорезисторы для измерения напряжения
