Вы можете ознакомиться и скачать презентацию на тему Электробезопасность. Определение. Доклад-сообщение содержит 40 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Электробезопасность

Слайд 2

Описание слайда:

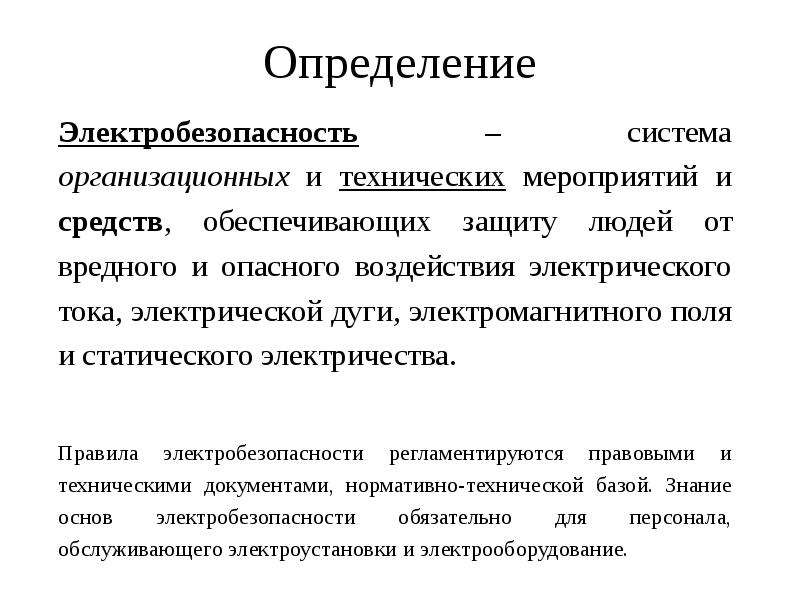

Определение Электробезопасность – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества. Правила электробезопасности регламентируются правовыми и техническими документами, нормативно-технической базой. Знание основ электробезопасности обязательно для персонала, обслуживающего электроустановки и электрооборудование.

Слайд 3

Описание слайда:

На производстве можно выделить следующие факторы, вызывающие повреждения от электрического разряда: На производстве можно выделить следующие факторы, вызывающие повреждения от электрического разряда: прямой контакт с неизолированными токопроводящими деталями; взаимодействие с металлическими деталями, которые оказались под электрическим напряжением из-за повреждения изоляционного слоя; появление напряжения на отключенных токоведущих частях, на которых работают люди, вследствие ошибочного включения установки; шаговое напряжение на поверхности земли в результате замыкания провода на землю.

Слайд 4

Описание слайда:

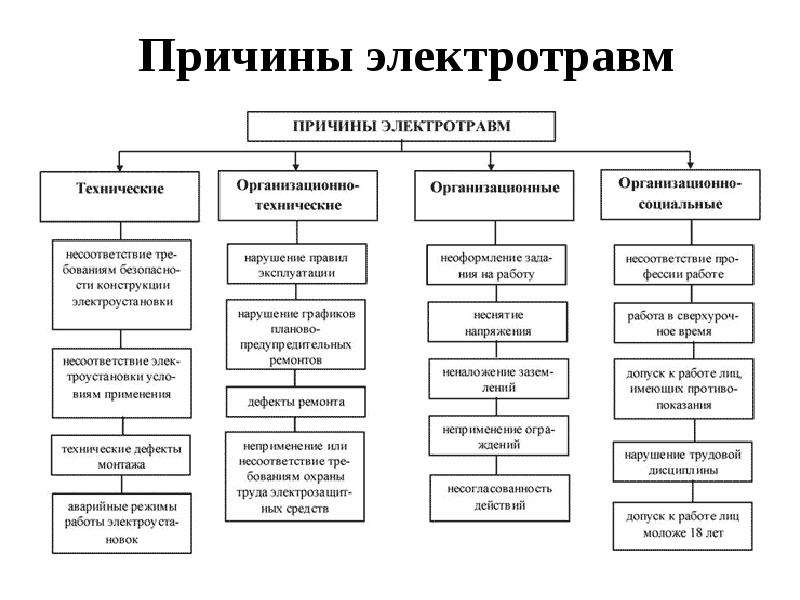

Причины электротравм

Слайд 5

Описание слайда:

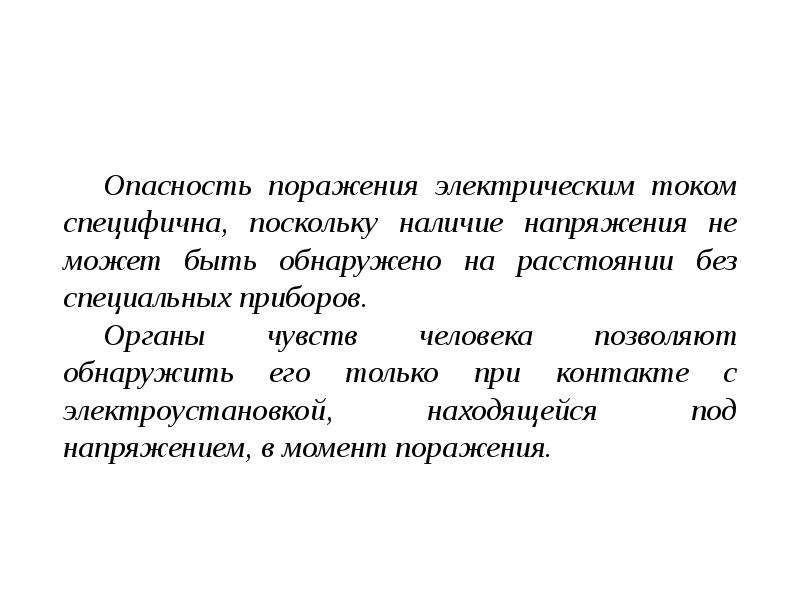

Опасность поражения электрическим током специфична, поскольку наличие напряжения не может быть обнаружено на расстоянии без специальных приборов. Органы чувств человека позволяют обнаружить его только при контакте с электроустановкой, находящейся под напряжением, в момент поражения.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Факторы, влияющие на исход поражения электрическим током Сила тока, протекающего через тело человека - главный фактор: чем больше сила тока, тем опаснее последствия. Rч = Rвнутр + Rкожи Rвнутр = 300-500 Ом, Rкожи = до 100 кОм, Rрасч = 1000 Ом

Слайд 8

Описание слайда:

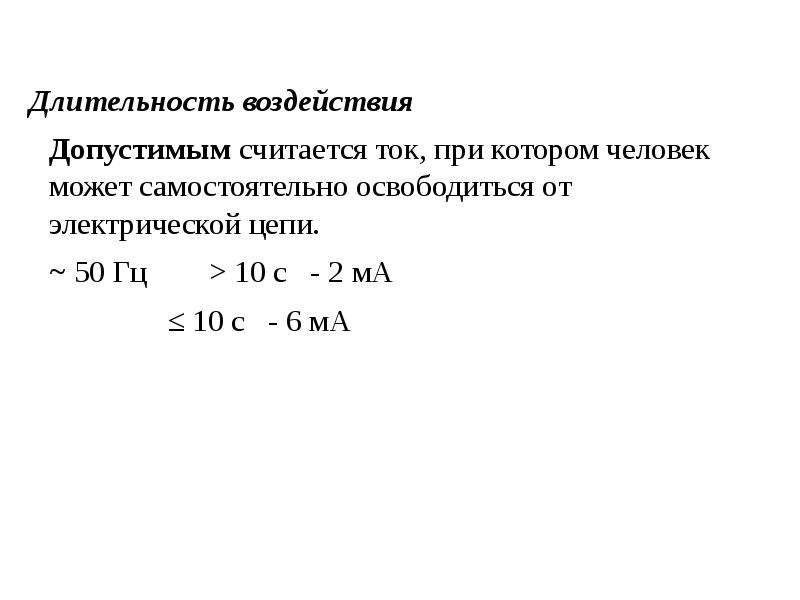

Длительность воздействия Длительность воздействия Допустимым считается ток, при котором человек может самостоятельно освободиться от электрической цепи. ~ 50 Гц > 10 с - 2 мА ≤ 10 с - 6 мА

Слайд 9

Описание слайда:

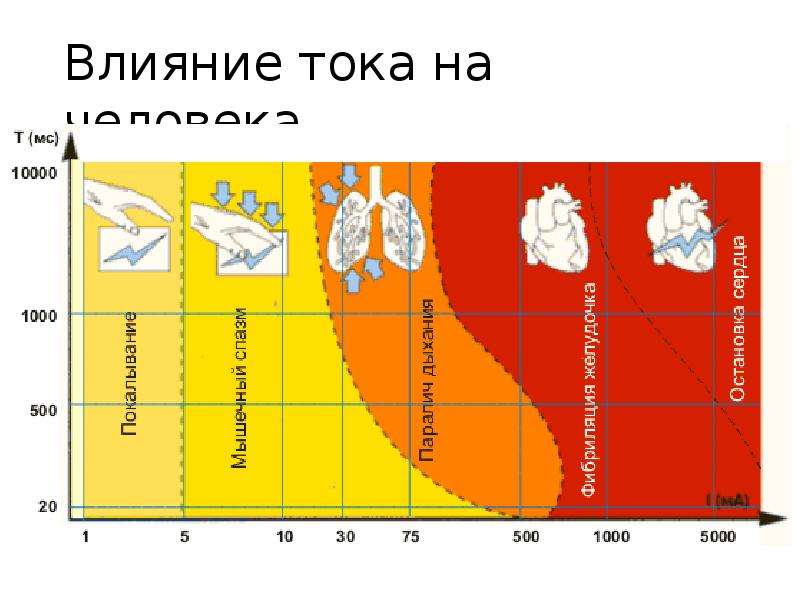

Влияние тока на человека

Слайд 10

Описание слайда:

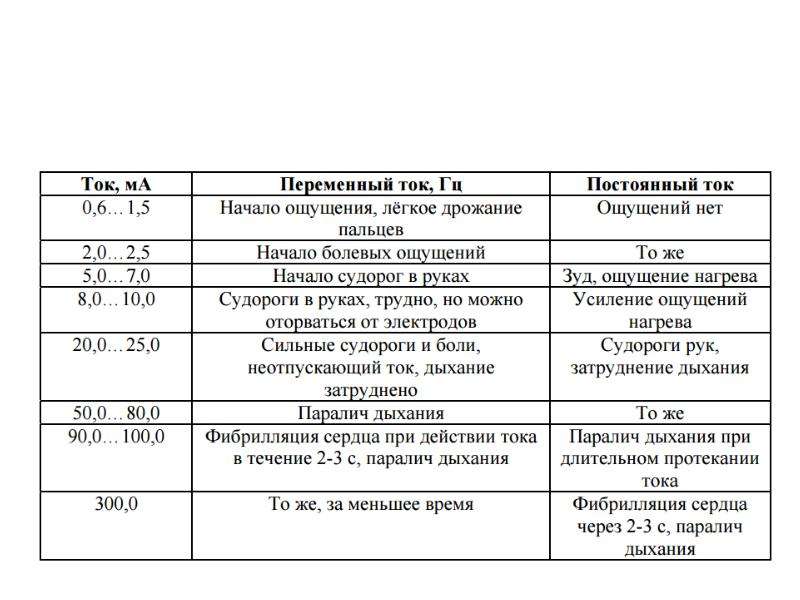

Характер воздействия тока на организм человека

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Факторы, влияющие на тяжесть поражения электротоком Электрическое сопротивление тела человека (от 3 тыс. до 100 тыс. Ом на поверхности сухой, чистой, неповрежденной кожи до 500-1000 Ом внутри тела). Безопасное напряжение: RЧ – расчетное сопротивление тела человека (1000 Ом) IБЕЗ – условно безопасная сила тока (10 мА) Род тока (переменный ток опаснее постоянного)

Слайд 13

Описание слайда:

Сопротивление тела человека Сопротивление тела человека Если человек попал под напряжение, и имеется замкнутая цепь, то по этой цепи начинает протекать ток, при этом тело человека оказывает сопротивление этому току. Сопротивление тела человека является переменной величиной, зависящей от множества факторов (параметров электрической цепи, физического и психического состояния человека, состояния окружающей среды). Разные ткани тела человека оказывают току разное сопротивление: 1) Кожа, кости, хрящи, сухожилия , жировая ткань – большое 3000 – 20000 Ом/м; 2) Мышцы, кровь, лимфа, особенно спинной и головной мозг – малое 0,5 –1,0 Ом/м. Кожа имеет наибольшее удельное сопротивление, поэтому сопротивление тела человека определяется главным образом сопротивлением кожи человека.

Слайд 14

Описание слайда:

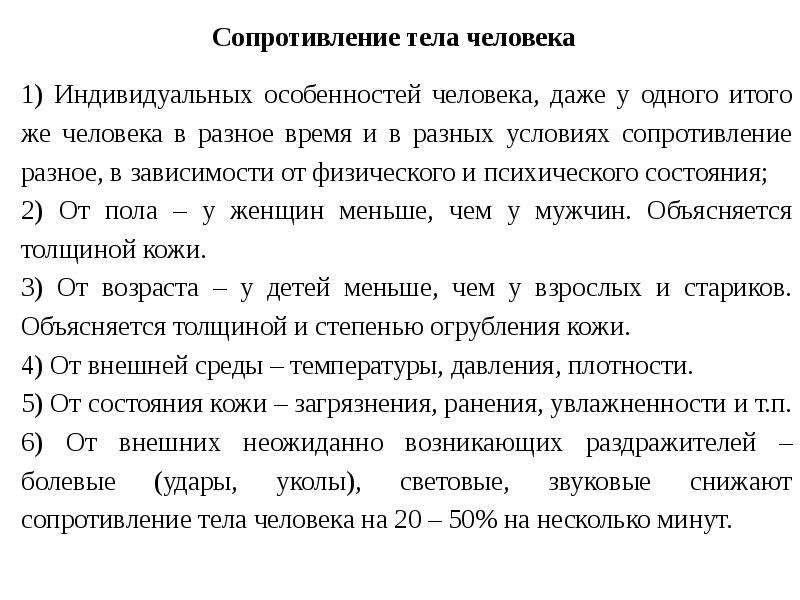

1) Индивидуальных особенностей человека, даже у одного итого же человека в разное время и в разных условиях сопротивление разное, в зависимости от физического и психического состояния; 2) От пола – у женщин меньше, чем у мужчин. Объясняется толщиной кожи. 3) От возраста – у детей меньше, чем у взрослых и стариков. Объясняется толщиной и степенью огрубления кожи. 4) От внешней среды – температуры, давления, плотности. 5) От состояния кожи – загрязнения, ранения, увлажненности и т.п. 6) От внешних неожиданно возникающих раздражителей – болевые (удары, уколы), световые, звуковые снижают сопротивление тела человека на 20 – 50% на несколько минут.

Слайд 15

Описание слайда:

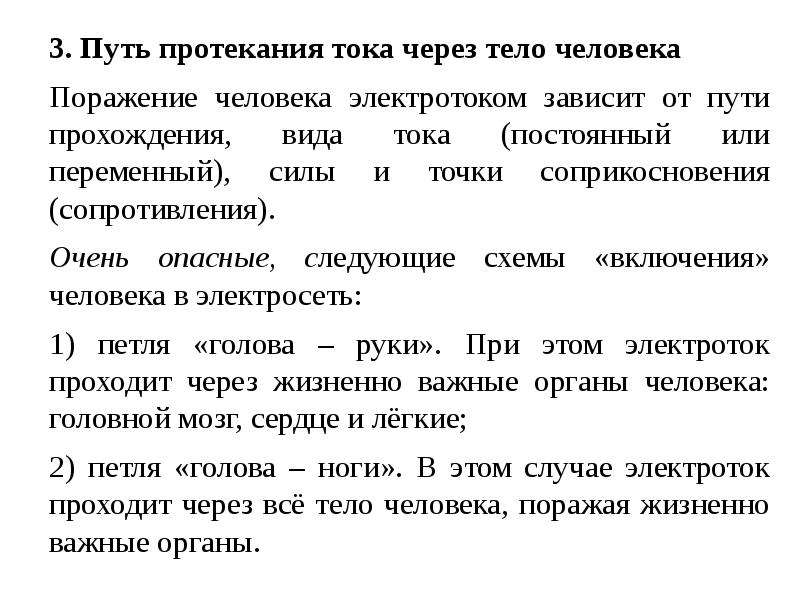

3. Путь протекания тока через тело человека 3. Путь протекания тока через тело человека Поражение человека электротоком зависит от пути прохождения, вида тока (постоянный или переменный), силы и точки соприкосновения (сопротивления). Очень опасные, следующие схемы «включения» человека в электросеть: 1) петля «голова – руки». При этом электроток проходит через жизненно важные органы человека: головной мозг, сердце и лёгкие; 2) петля «голова – ноги». В этом случае электроток проходит через всё тело человека, поражая жизненно важные органы.

Слайд 16

Описание слайда:

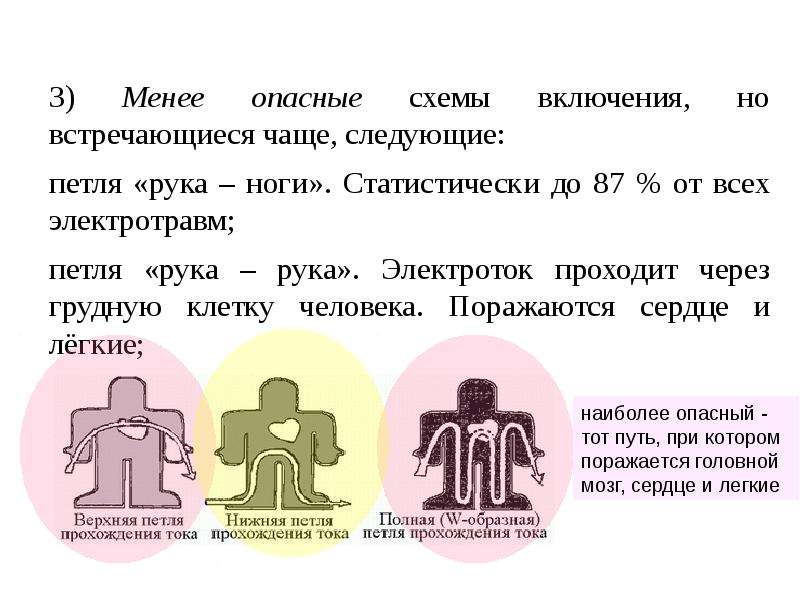

3) Менее опасные схемы включения, но встречающиеся чаще, следующие: петля «рука – ноги». Статистически до 87 % от всех электротравм; петля «рука – рука». Электроток проходит через грудную клетку человека. Поражаются сердце и лёгкие;

Слайд 17

Описание слайда:

Напряжение шага это напряжение между двумя точками цепи тока, находящимися на расстоянии шага, на которых одновременно стоит человек (0,8 -1,0 м). Uш повышается по мере приближения человека к месту замыкания провода на землю и при увеличении длины шага. передвигаться следует только «гусиным шагом» - пятка шагающей ноги, не отрываясь от земли, приставляется к носку другой ноги.

Слайд 18

Описание слайда:

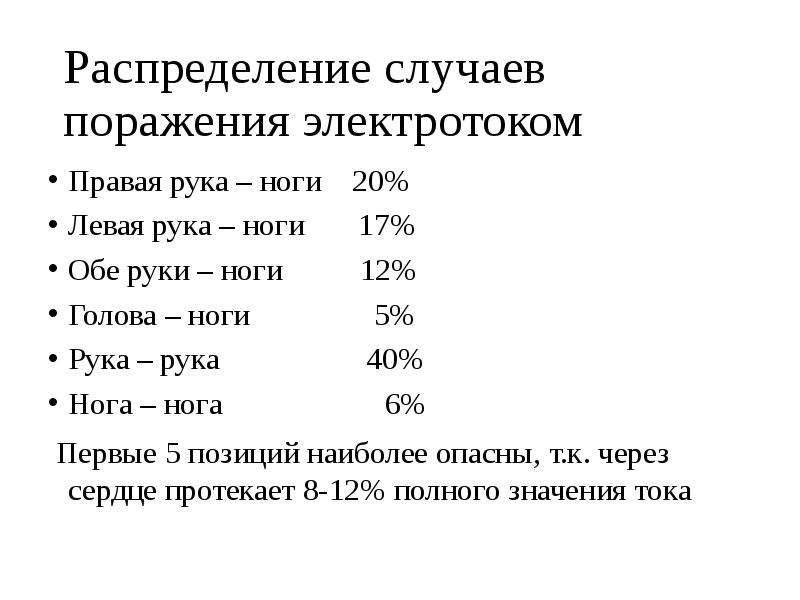

Распределение случаев поражения электротоком Правая рука – ноги 20% Левая рука – ноги 17% Обе руки – ноги 12% Голова – ноги 5% Рука – рука 40% Нога – нога 6% Первые 5 позиций наиболее опасны, т.к. через сердце протекает 8-12% полного значения тока

Слайд 19

Описание слайда:

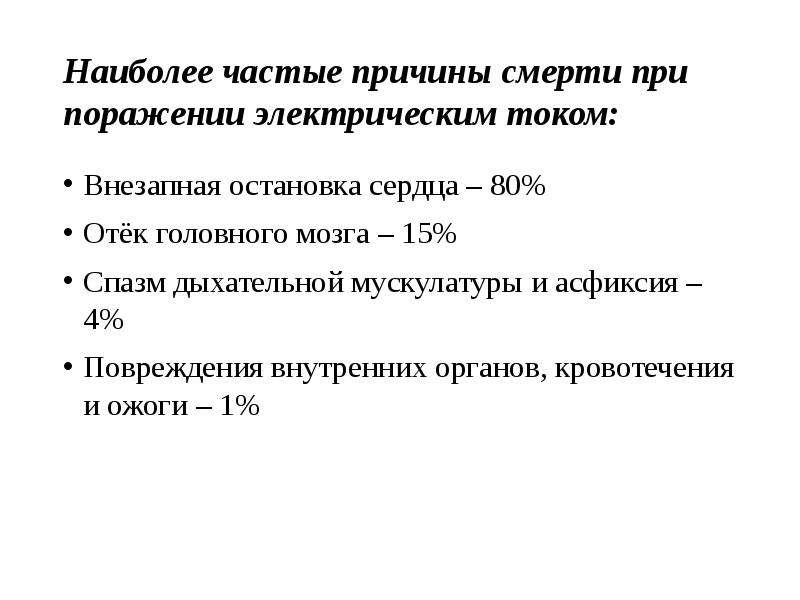

Наиболее частые причины смерти при поражении электрическим током: Внезапная остановка сердца – 80% Отёк головного мозга – 15% Спазм дыхательной мускулатуры и асфиксия – 4% Повреждения внутренних органов, кровотечения и ожоги – 1%

Слайд 20

Описание слайда:

Факторы, определяющие исход воздействия электрического тока на человека Факторы, определяющие исход воздействия электрического тока на человека По степени воздействия на человека различают три пороговых значения тока: ощутимый, неотпускающий и фибрилляционный. Ощутимый Ощутимым называют электрический ток, который при прохождении через организм вызывает ощутимое раздражение. Минимальная величина, которую начинает ощущать человек при переменном токе с частотой 50 Гц, составляет 0,6–1,5 мА.

Слайд 21

Описание слайда:

Неотпускающий Неотпускающий Неотпускающим считают ток, при котором непреодолимые судорожные сокращения мышц руки, ноги или других частей тела не позволяют пострадавшему самостоятельно оторваться от токоведущих частей (10,0–15,0 мА). Фибрилляционный ток Фибрилляционный — ток, вызывающий при прохождении через организм фибрилляцию сердца — быстрые хаотические и разновременные сокращения волокон сердечной мышцы, приводящие к его остановке (90,0–100,0 мА). Через несколько секунд происходит остановка дыхания. Чаще всего смертельные исходы наступают от напряжения 220 В и ниже. Именно низкое напряжение заставляет беспорядочно сокращаться сердечные волокна и приводит к моментальному сбою в работе желудочков сердца.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

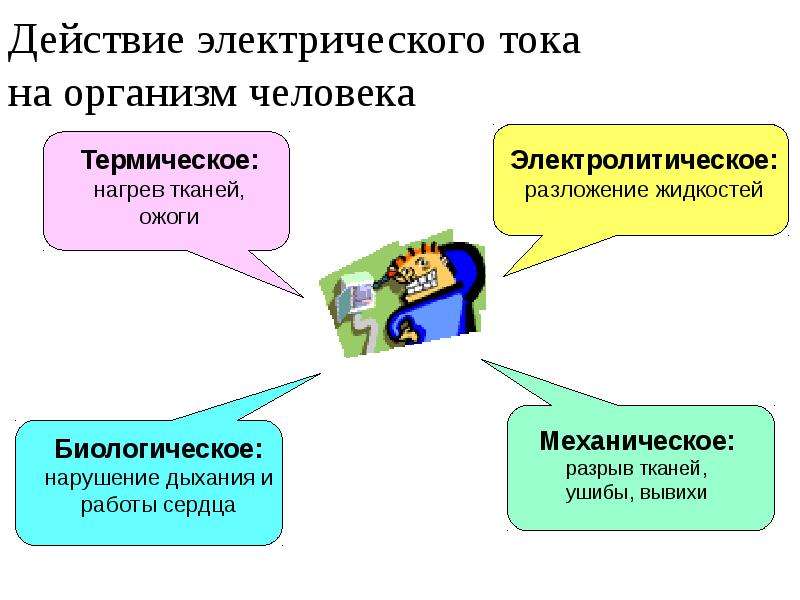

Действие электрического тока на организм человека

Слайд 24

Описание слайда:

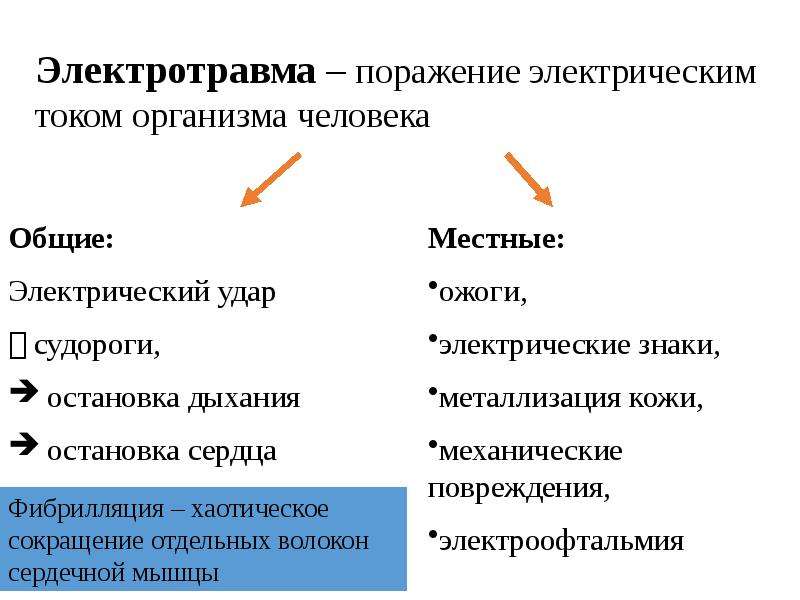

Электротравма – поражение электрическим током организма человека

Слайд 25

Описание слайда:

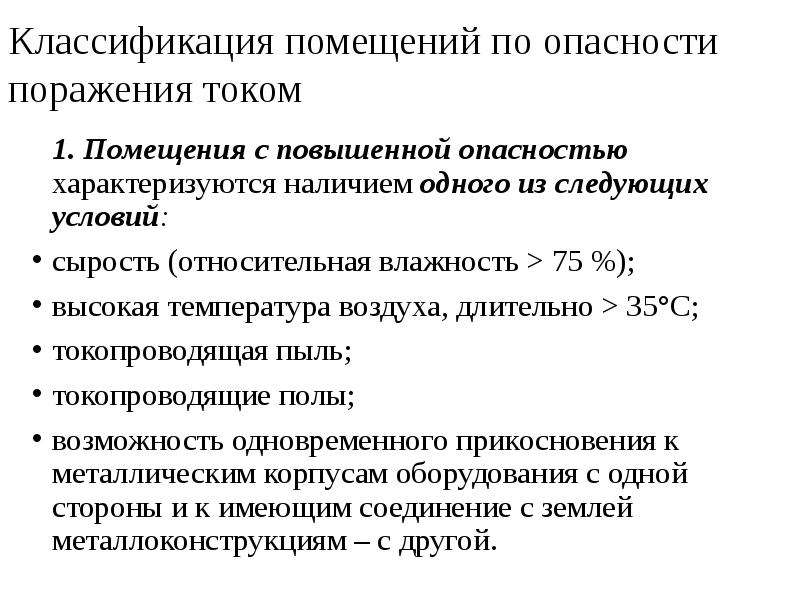

Классификация помещений по опасности поражения током 1. Помещения с повышенной опасностью характеризуются наличием одного из следующих условий: сырость (относительная влажность > 75 %); высокая температура воздуха, длительно > 35°С; токопроводящая пыль; токопроводящие полы; возможность одновременного прикосновения к металлическим корпусам оборудования с одной стороны и к имеющим соединение с землей металлоконструкциям – с другой.

Слайд 26

Описание слайда:

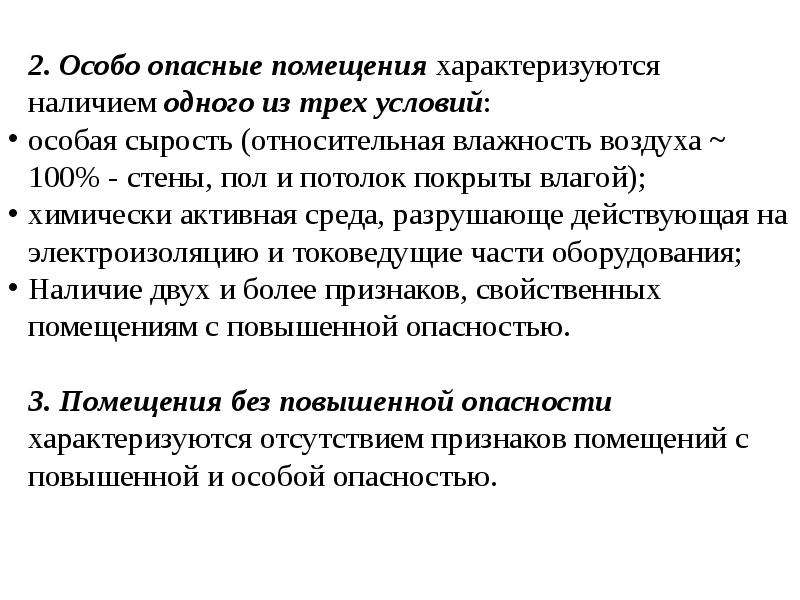

2. Особо опасные помещения характеризуются наличием одного из трех условий: 2. Особо опасные помещения характеризуются наличием одного из трех условий: особая сырость (относительная влажность воздуха ~ 100% - стены, пол и потолок покрыты влагой); химически активная среда, разрушающе действующая на электроизоляцию и токоведущие части оборудования; Наличие двух и более признаков, свойственных помещениям с повышенной опасностью. 3. Помещения без повышенной опасности характеризуются отсутствием признаков помещений с повышенной и особой опасностью.

Слайд 27

Описание слайда:

Классификация помещений по степени опасности поражения электрическим током

Слайд 28

Описание слайда:

Средства электробезопасности

Слайд 29

Описание слайда:

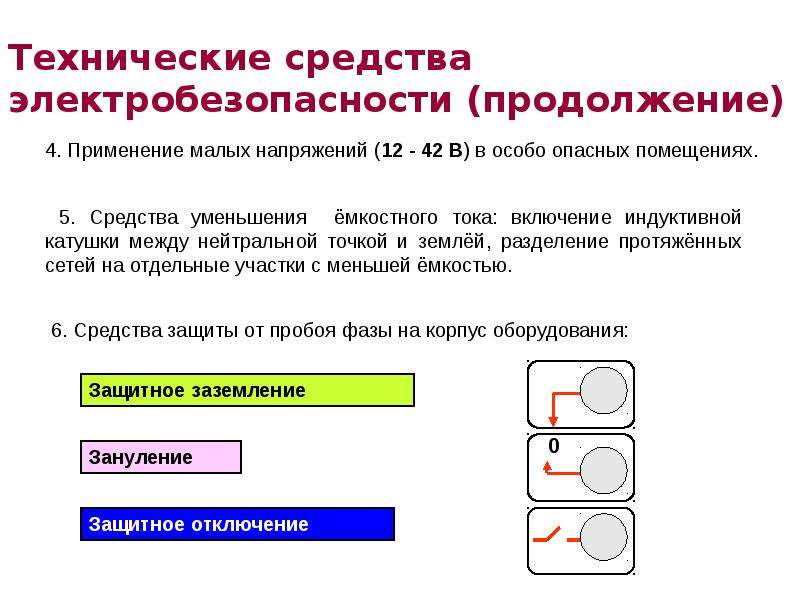

Технические средства электробезопасности (продолжение)

Слайд 30

Описание слайда:

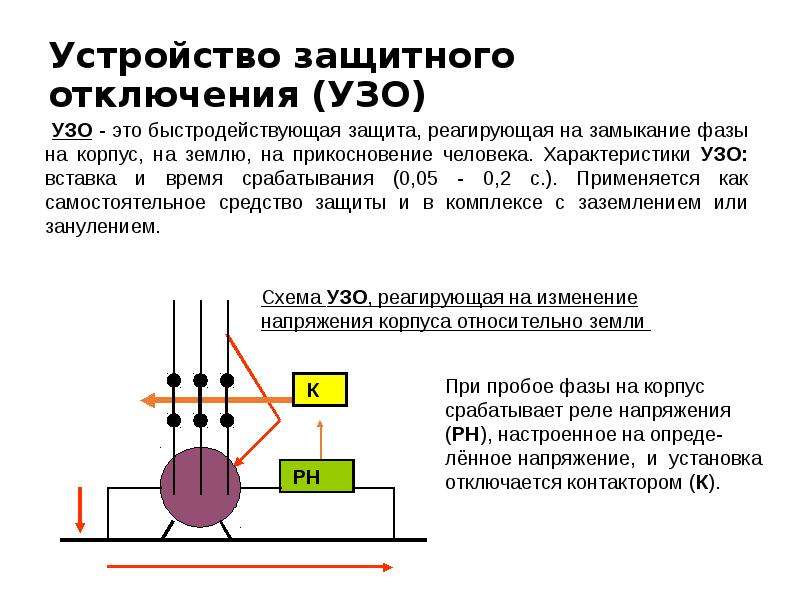

Устройство защитного отключения (УЗО)

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Способы освобождения от токоведущего элемента любым сухим предметом, не проводящим ток (палкой, доской, канатом и т.д.); оттянуть пострадавшего за воротник или полу одежды; перерубить провод топором с сухим деревянным топорищем; перекусить (каждую фазу отдельно!) кусачками с изолированными рукоятками.

Слайд 34

Описание слайда:

Высоковольтная (свыше 1000 В) электротравма Спасатель должен надеть диэлектрические боты, работать в диэлектрических перчатках. Действовать необходимо изолирующей штангой или изолирующими клещами, расчитанными на соответствующее напряжение. Остальное – как при низковольтной травме.

Слайд 35

Описание слайда:

Критерии безопасности в электроустановках Для расчета и разработки защитных мер в электроустановках в качестве исходных нормируемых величин рекомендуются три первичных критерия электробезопасности: пороговый ощутимый ток – наименьшее значение ощутимого тока, при частоте 50 Гц в среднем он составляет 1 мА; пороговый неотпускающий ток – человек может самостоятельно освободиться от действия тока, величина тока 10 мА; пороговый фибрилляционный ток – ток 50 мА и более может вызвать фибрилляцию желудочков сердца. Условно безопасная сила тока - 10 мА Смертельный ток - 100 мА

Слайд 36

Описание слайда:

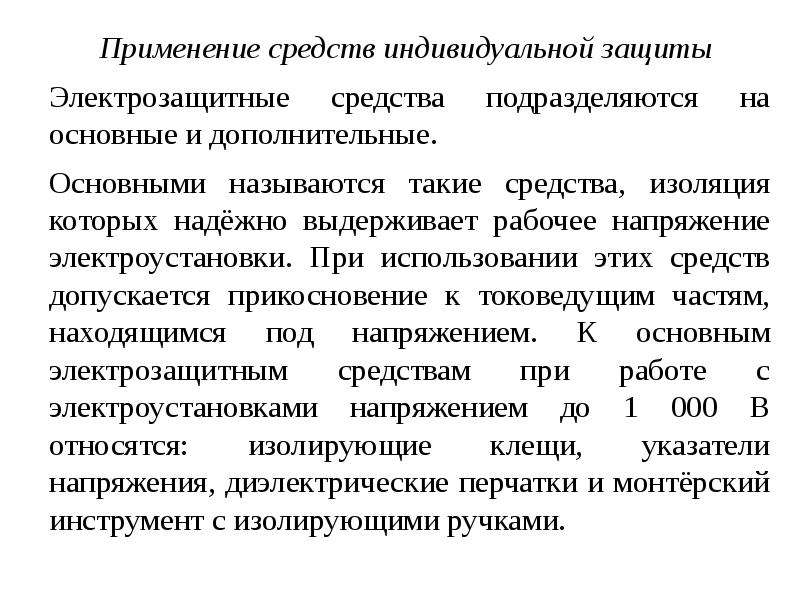

Применение средств индивидуальной защиты Применение средств индивидуальной защиты Электрозащитные средства подразделяются на основные и дополнительные. Основными называются такие средства, изоляция которых надёжно выдерживает рабочее напряжение электроустановки. При использовании этих средств допускается прикосновение к токоведущим частям, находящимся под напряжением. К основным электрозащитным средствам при работе с электроустановками напряжением до 1 000 В относятся: изолирующие клещи, указатели напряжения, диэлектрические перчатки и монтёрский инструмент с изолирующими ручками.

Слайд 37

Описание слайда:

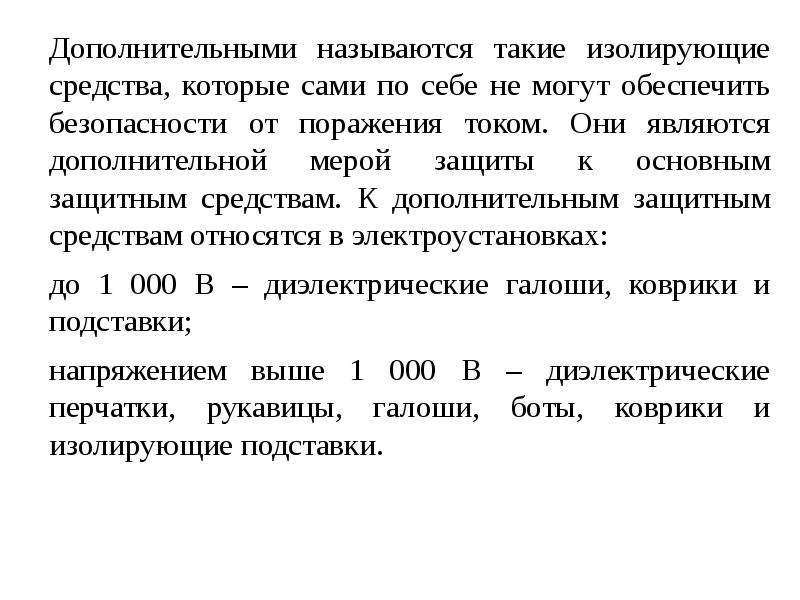

Дополнительными называются такие изолирующие средства, которые сами по себе не могут обеспечить безопасности от поражения током. Они являются дополнительной мерой защиты к основным защитным средствам. К дополнительным защитным средствам относятся в электроустановках: Дополнительными называются такие изолирующие средства, которые сами по себе не могут обеспечить безопасности от поражения током. Они являются дополнительной мерой защиты к основным защитным средствам. К дополнительным защитным средствам относятся в электроустановках: до 1 000 В – диэлектрические галоши, коврики и подставки; напряжением выше 1 000 В – диэлектрические перчатки, рукавицы, галоши, боты, коврики и изолирующие подставки.

Слайд 38

Описание слайда:

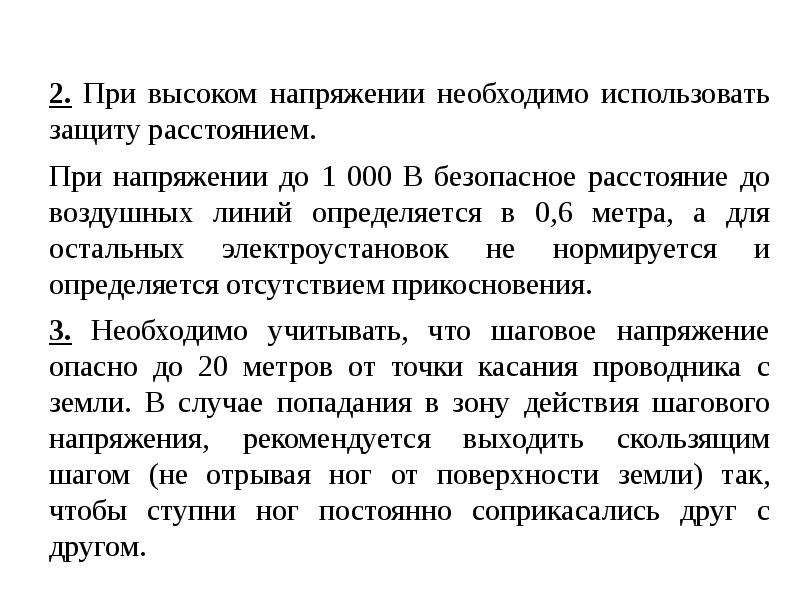

2. При высоком напряжении необходимо использовать защиту расстоянием. При напряжении до 1 000 В безопасное расстояние до воздушных линий определяется в 0,6 метра, а для остальных электроустановок не нормируется и определяется отсутствием прикосновения. 3. Необходимо учитывать, что шаговое напряжение опасно до 20 метров от точки касания проводника с земли. В случае попадания в зону действия шагового напряжения, рекомендуется выходить скользящим шагом (не отрывая ног от поверхности земли) так, чтобы ступни ног постоянно соприкасались друг с другом.

Слайд 39

Описание слайда:

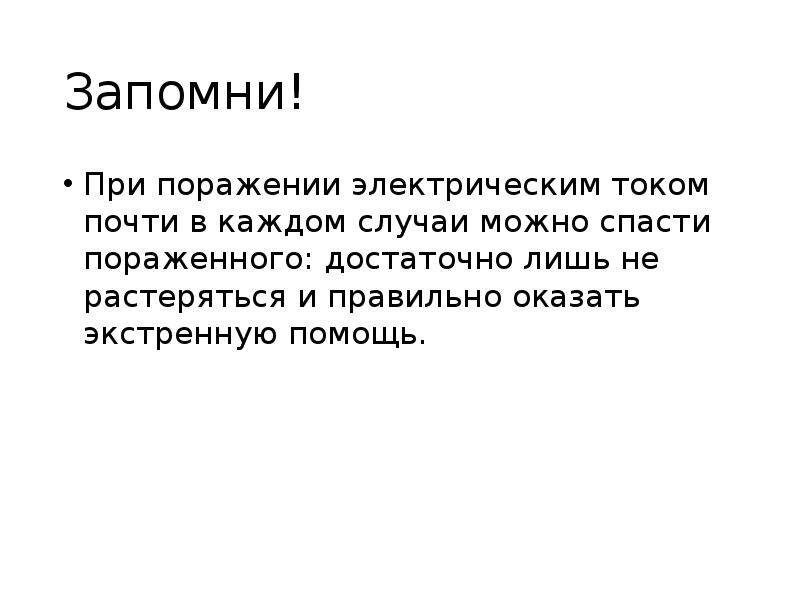

Запомни! При поражении электрическим током почти в каждом случаи можно спасти пораженного: достаточно лишь не растеряться и правильно оказать экстренную помощь.

Слайд 40

Описание слайда:

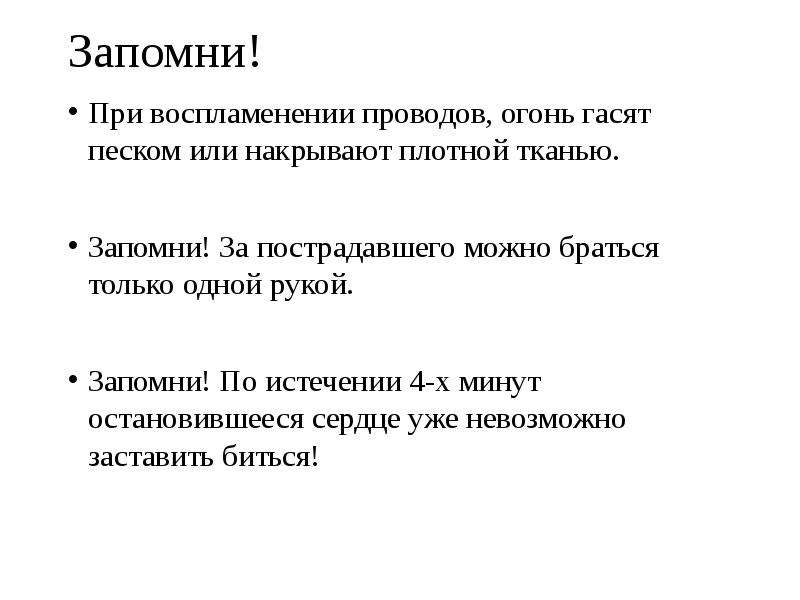

Запомни! При воспламенении проводов, огонь гасят песком или накрывают плотной тканью. Запомни! За пострадавшего можно браться только одной рукой. Запомни! По истечении 4-х минут остановившееся сердце уже невозможно заставить биться!
