Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Определение свободной поверхностной энергии тонких пленок оксидов. Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

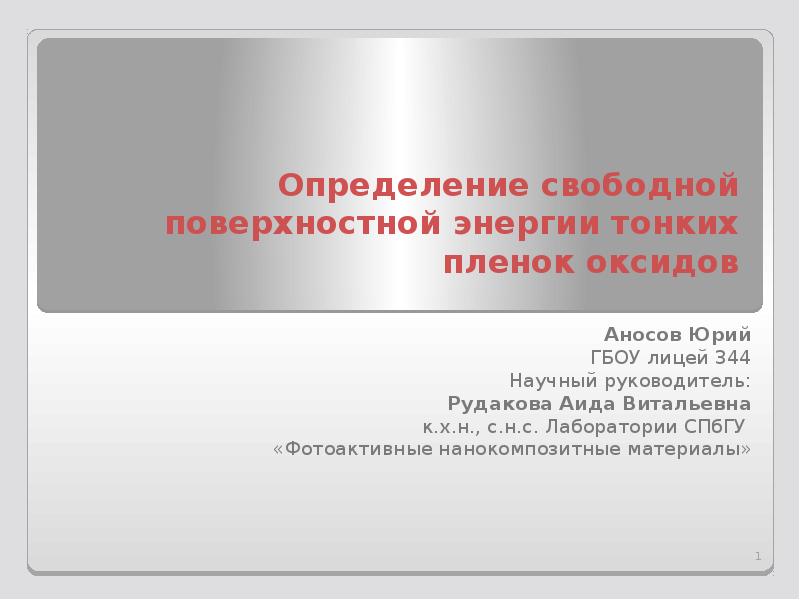

Слайд 1

Описание слайда:

Определение свободной поверхностной энергии тонких пленок оксидов Аносов Юрий ГБОУ лицей 344 Научный руководитель: Рудакова Аида Витальевна к.х.н., с.н.с. Лаборатории СПбГУ «Фотоактивные нанокомпозитные материалы»

Слайд 2

Описание слайда:

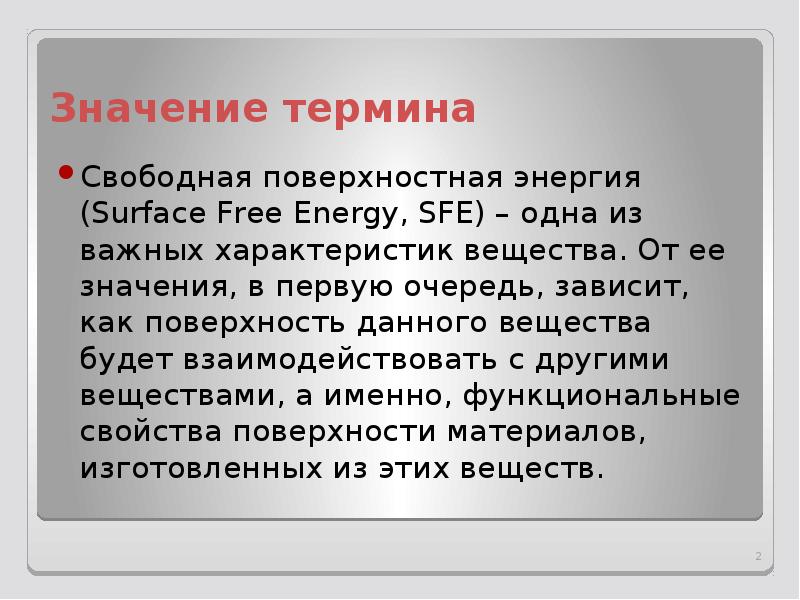

Значение термина Свободная поверхностная энергия (Surface Free Energy, SFE) – одна из важных характеристик вещества. От ее значения, в первую очередь, зависит, как поверхность данного вещества будет взаимодействовать с другими веществами, а именно, функциональные свойства поверхности материалов, изготовленных из этих веществ.

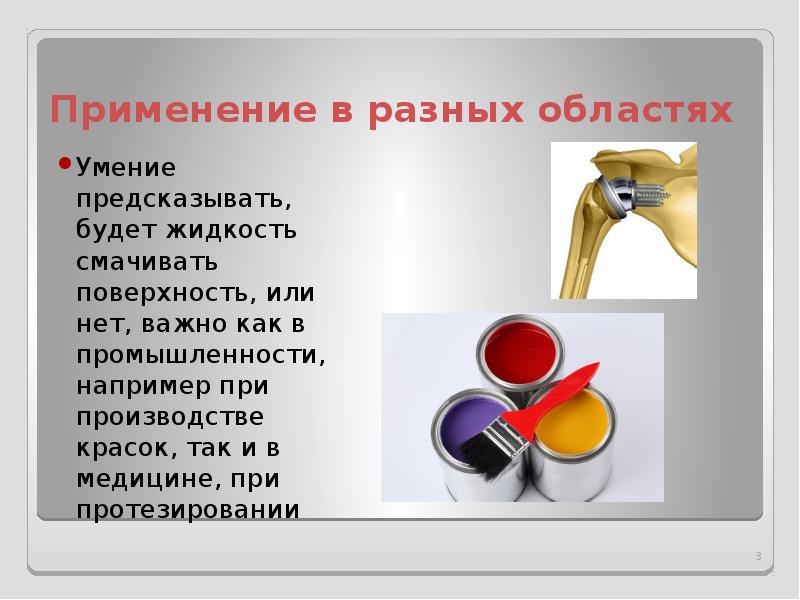

Слайд 3

Описание слайда:

Применение в разных областях Умение предсказывать, будет жидкость смачивать поверхность, или нет, важно как в промышленности, например при производстве красок, так и в медицине, при протезировании

Слайд 4

Описание слайда:

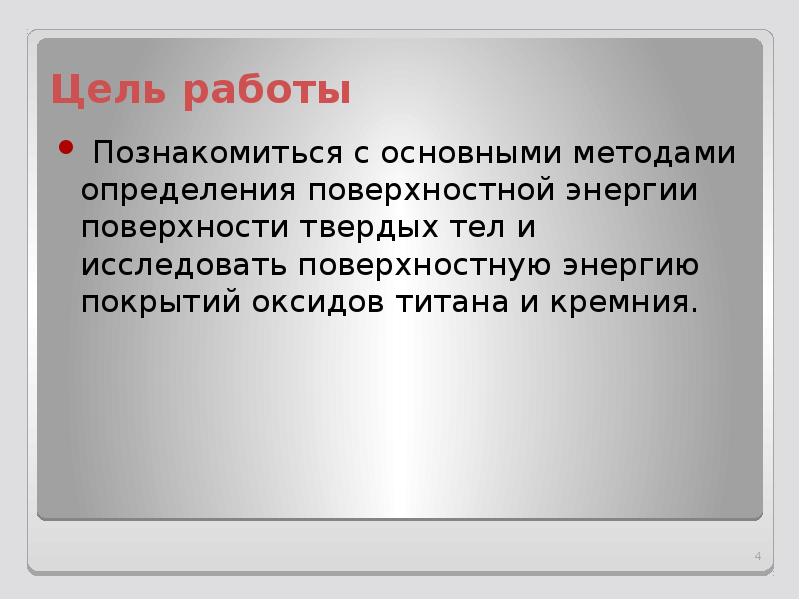

Цель работы Познакомиться с основными методами определения поверхностной энергии поверхности твердых тел и исследовать поверхностную энергию покрытий оксидов титана и кремния.

Слайд 5

Описание слайда:

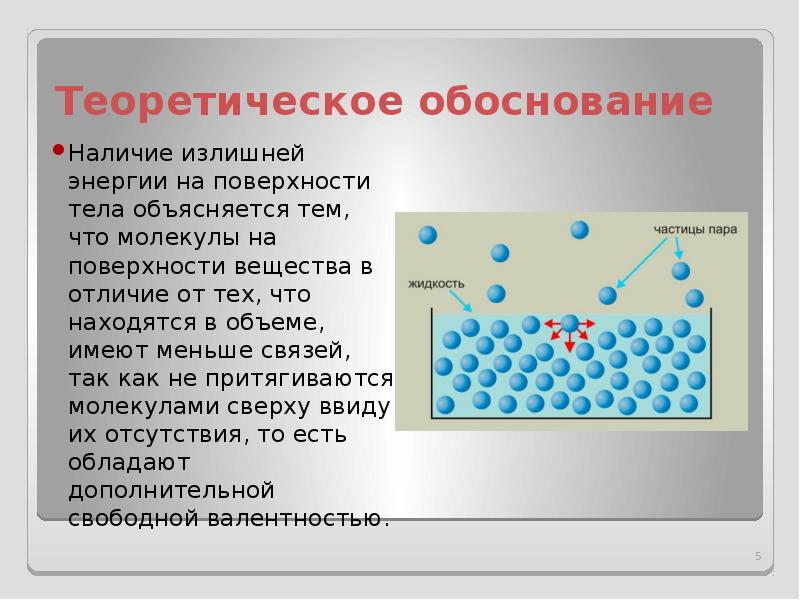

Теоретическое обоснование Наличие излишней энергии на поверхности тела объясняется тем, что молекулы на поверхности вещества в отличие от тех, что находятся в объеме, имеют меньше связей, так как не притягиваются молекулами сверху ввиду их отсутствия, то есть обладают дополнительной свободной валентностью.

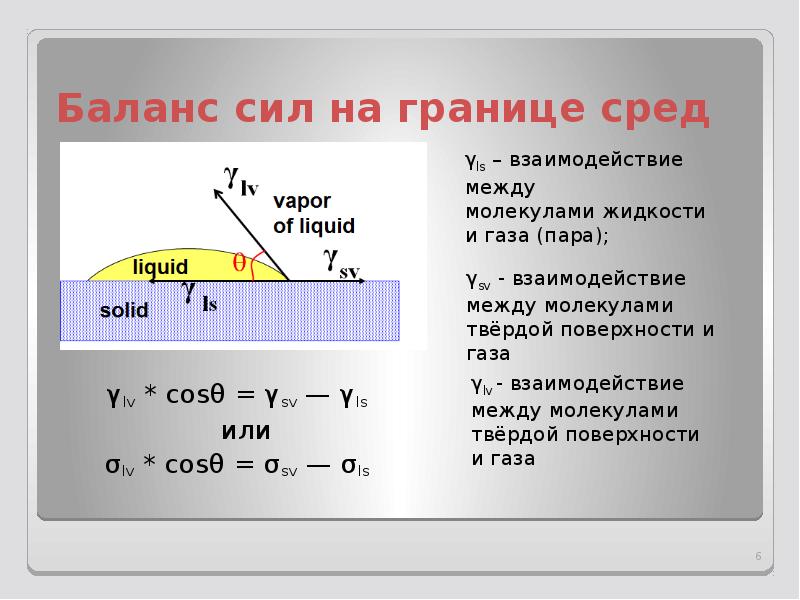

Слайд 6

Описание слайда:

Баланс сил на границе сред γlv * cosθ = γsv — γls или σlv * cosθ = σsv — σls

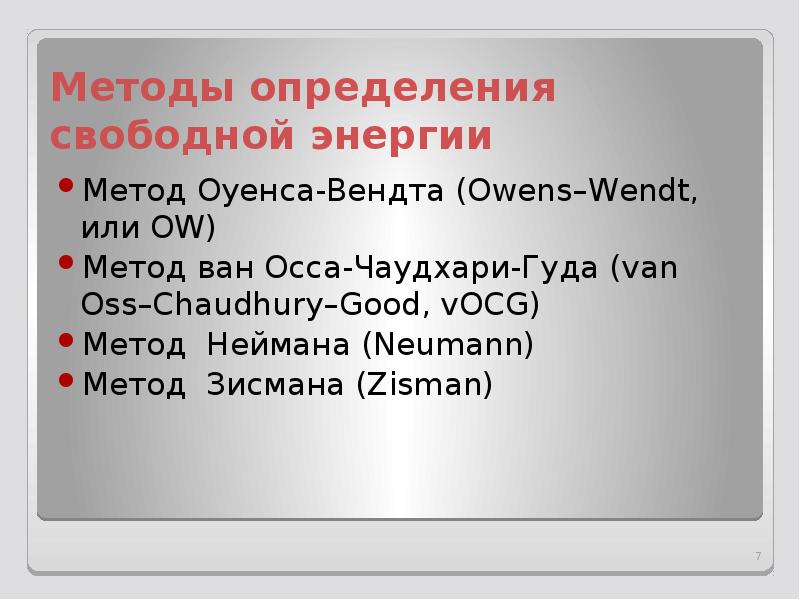

Слайд 7

Описание слайда:

Методы определения свободной энергии Метод Оуенса-Вендта (Owens–Wendt, или OW) Метод ван Осса-Чаудхари-Гуда (van Oss–Chaudhury–Good, vOCG) Метод Неймана (Neumann) Метод Зисмана (Zisman)

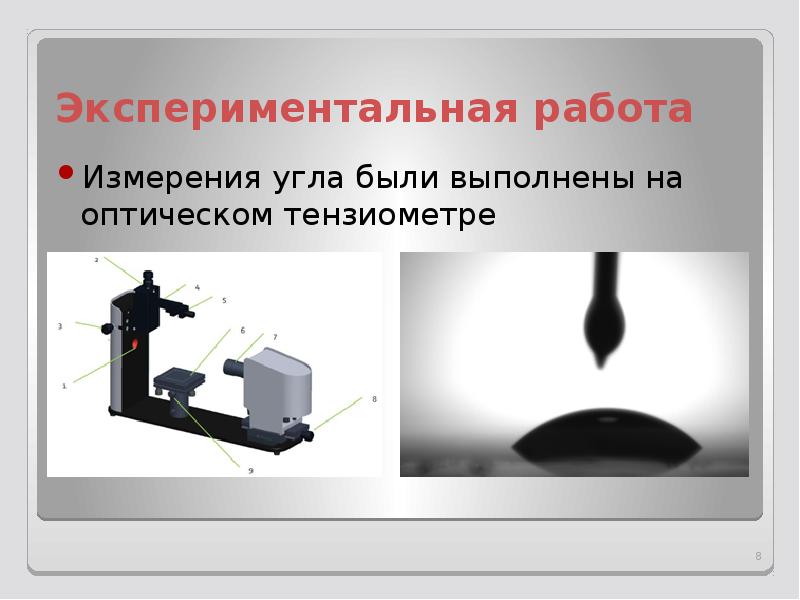

Слайд 8

Описание слайда:

Экспериментальная работа Измерения угла были выполнены на оптическом тензиометре

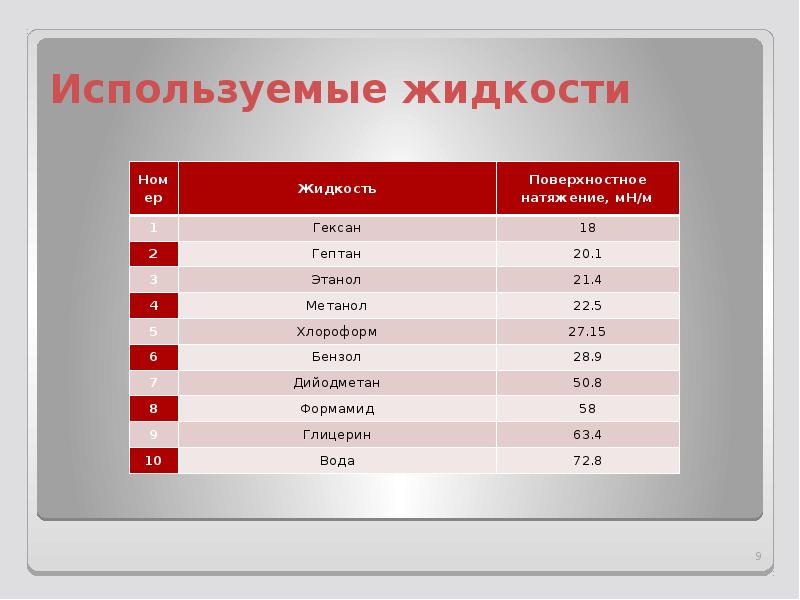

Слайд 9

Описание слайда:

Используемые жидкости

Слайд 10

Описание слайда:

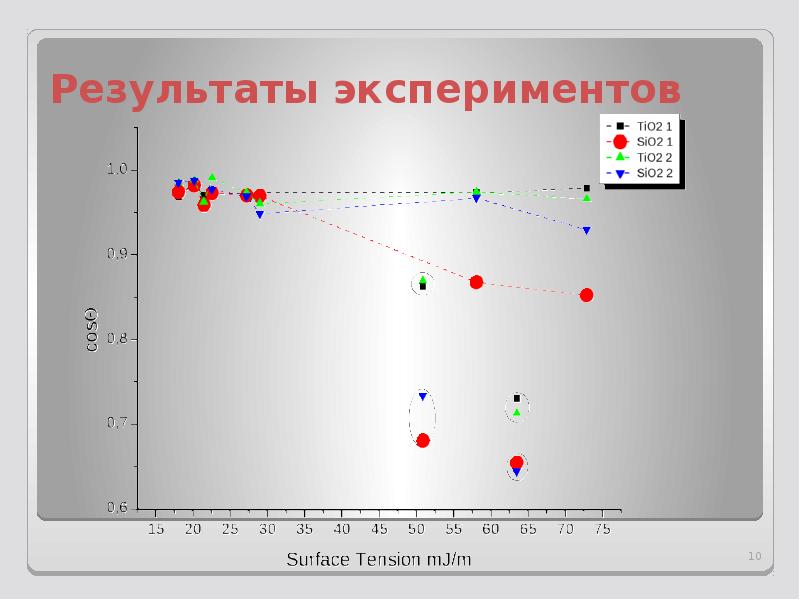

Результаты экспериментов

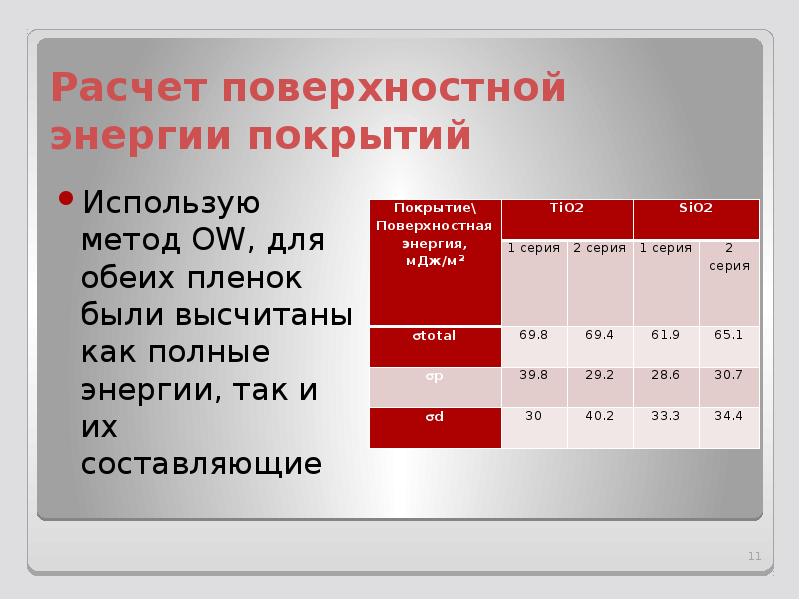

Слайд 11

Описание слайда:

Расчет поверхностной энергии покрытий Использую метод OW, для обеих пленок были высчитаны как полные энергии, так и их составляющие

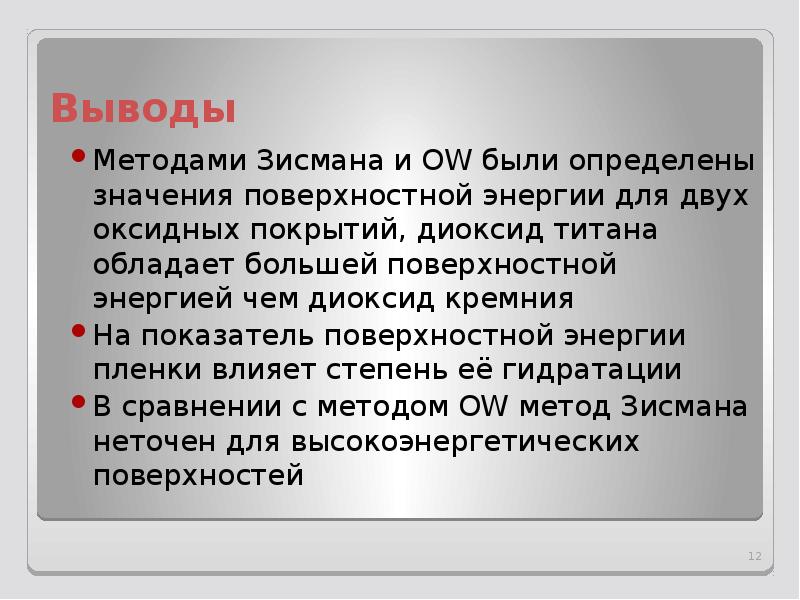

Слайд 12

Описание слайда:

Выводы Методами Зисмана и OW были определены значения поверхностной энергии для двух оксидных покрытий, диоксид титана обладает большей поверхностной энергией чем диоксид кремния На показатель поверхностной энергии пленки влияет степень её гидратации В сравнении с методом OW метод Зисмана неточен для высокоэнергетических поверхностей
