Слайд 1

Описание слайда:

СРЕДСТВА ИЗМЕРЕНИЙ, ИХ КЛАССИФИКАЦИЯ План : Классификация средств измерений. Метрологические характеристики СИ. Классы точности. Выбор средств измерений.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Средства измерений 1 Классификация

Слайд 4

Описание слайда:

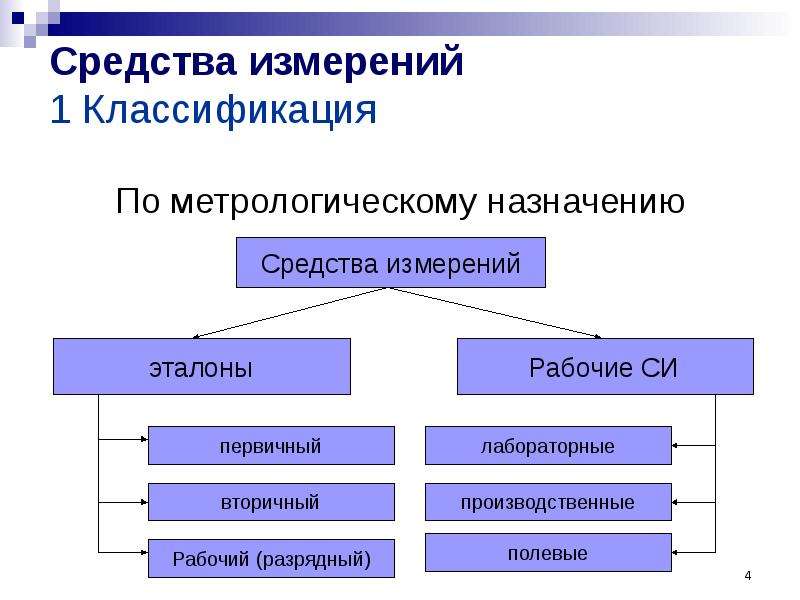

Средства измерений 1 Классификация По метрологическому назначению

Слайд 5

Описание слайда:

Средства измерений 2 Метрологические характеристики Метрологическая характеристика средства измерения — это характеристика одного из свойств средства измерения, влияющая на результат измерения и на его погрешность. Метрологические характеристики, устанавливаемые нормативно-техническими документами, называют нормируемыми метрологическими характеристиками, а определяемые экспериментально — действительными метрологическими характеристиками. Перечень метрологических характеристик, правила выбора комплекса нормируемых метрологических характеристик для средств измерений и способы их нормирования изложены в ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».

Слайд 6

Описание слайда:

Средства измерений 2 Метрологические характеристики метрологические показатели Длина деления шкалы — это расстояние между серединами двух соседних отметок (штрихов, точек и т. п.) шкалы. Цена деления шкалы — это разность значений величин, соответствующих двум соседним отметкам шкалы (у микрометра она равна 0,01 мм). Градуировочная характеристика — зависимость между значениями величин на выходе и входе средства измерений. Диапазон показаний — область значений шкалы, ограниченная конечным и начальным значениями шкалы, то есть наибольшим и наименьшим значениями измеряемой величины.

Слайд 7

Описание слайда:

Средства измерений 2 Метрологические характеристики Диапазон измерений — область значений измеряемой величины, в пределах которой нормированы допускаемые пределы погрешности средства измерения. Чувствительность прибора — отношение изменения сигнала на выходе измерительного прибора к изменению измеряемой величины (сигнала) на входе. Так, если изменение измеряемой величины составило Δd = 0,01 мм, что вызвало перемещение стрелки показывающего устройства на Δl= 10 мм, то абсолютная чувствительность прибора составляет S = Δl/Δd = 10/0,01 = 1000. Для шкальных измерительных приборов абсолютная чувствительность численно равна передаточному отношению.

Слайд 8

Описание слайда:

Средства измерений 2 Метрологические характеристики Вариация (нестабильность) показаний прибора — алгебраическая разность между наибольшим и наименьшим результатами измерений при многократном измерении одной и той же величины в неизменных условиях. Стабильность средства измерений — свойство, выражающее неизменность вовремени его метрологических характеристик (показаний).

Слайд 9

Описание слайда:

Средства измерений 2 Метрологические характеристики

Слайд 10

Описание слайда:

Средства измерений 3 Классы точности Класс точности — обобщенная характеристика точности СИ. В соответствии с ГОСТ 8.401—80 «ГСИ. Классы точности средств измерений. Общие требования», классы точности устанавливаются для СИ, у которых погрешность нормируется в виде пределов допускаемой основной и дополнительных погрешностей. Классы точности присваиваются СИ при их разработке по результатам метрологической аттестации и подтверждаются (или не подтверждаются) при периодических поверках СИ в процессе эксплуатации.

Слайд 11

Описание слайда:

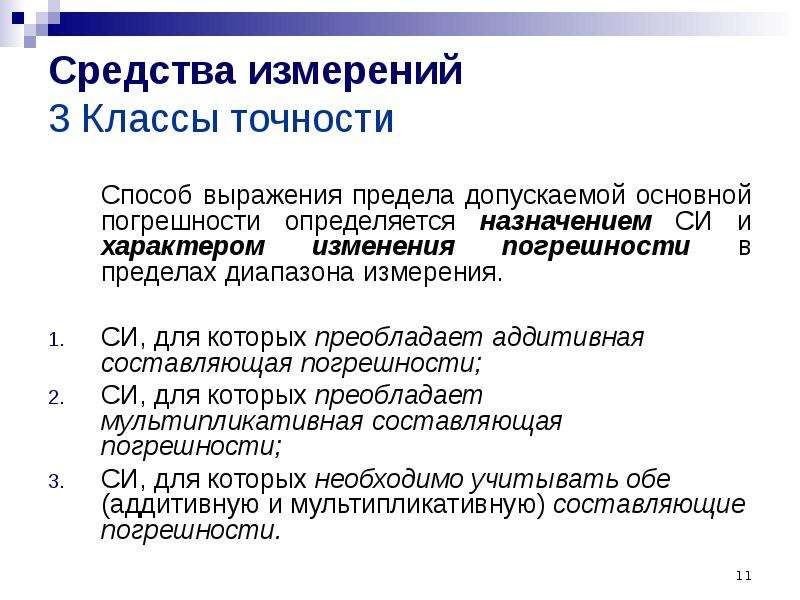

Средства измерений 3 Классы точности Способ выражения предела допускаемой основной погрешности определяется назначением СИ и характером изменения погрешности в пределах диапазона измерения. СИ, для которых преобладает аддитивная составляющая погрешности; СИ, для которых преобладает мультипликативная составляющая погрешности; СИ, для которых необходимо учитывать обе (аддитивную и мультипликативную) составляющие погрешности.

Слайд 12

Описание слайда:

Средства измерений 3 Классы точности 1 В группе СИ, для которых преобладает аддитивная составляющая погрешности, предел допускаемой абсолютной погрешности: ΔХ =±а, где а = const. В ряде случаев оказывается удобно нормировать предел допускаемой абсолютной основной погрешности. Класс точности в этом случае принято обозначать путем указания числа а (как, например, для микрометра ±а = 0,01 мм) либо в виде условных обозначений, в качестве которых используют римские цифры или прописные буквы латинского алфавита. Причем классам точности, которым соответствуют меньшие пределы допускаемых погрешностей, должны соответствовать меньшие цифры или буквы, находящиеся ближе к началу алфавита.

Слайд 13

Описание слайда:

Средства измерений 3 Классы точности Если СИ имеют разные диапазоны измерений или являются многопредельными, то более удобно нормировать предел допускаемой основной приведенной погрешности γ и выражать его в процентах: где N — нормирующее значение.

Слайд 14

Описание слайда:

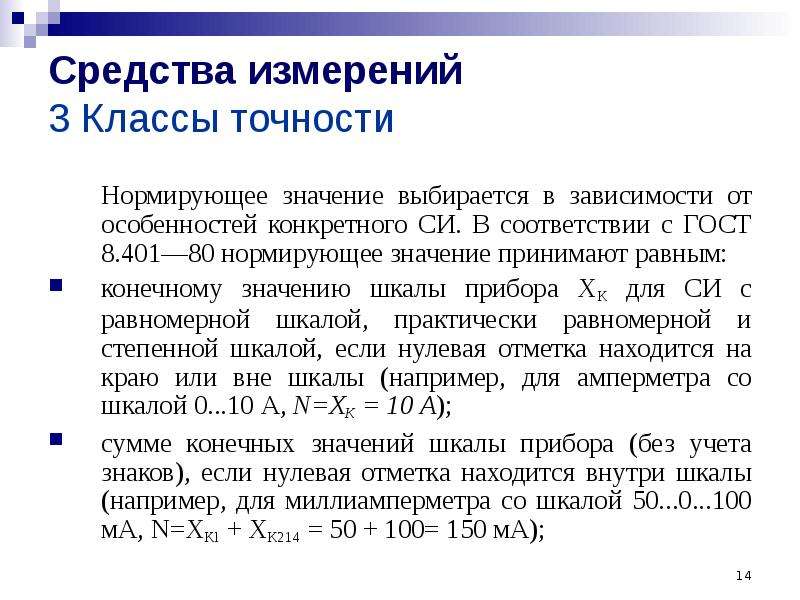

Средства измерений 3 Классы точности Нормирующее значение выбирается в зависимости от особенностей конкретного СИ. В соответствии с ГОСТ 8.401—80 нормирующее значение принимают равным: конечному значению шкалы прибора ХК для СИ с равномерной шкалой, практически равномерной и степенной шкалой, если нулевая отметка находится на краю или вне шкалы (например, для амперметра со шкалой 0...10 A, N=XK = 10 А); сумме конечных значений шкалы прибора (без учета знаков), если нулевая отметка находится внутри шкалы (например, для миллиамперметра со шкалой 50...0...100 мА, N=XKl + ХК2 = 50 + 100= 150 мА);

Слайд 15

Описание слайда:

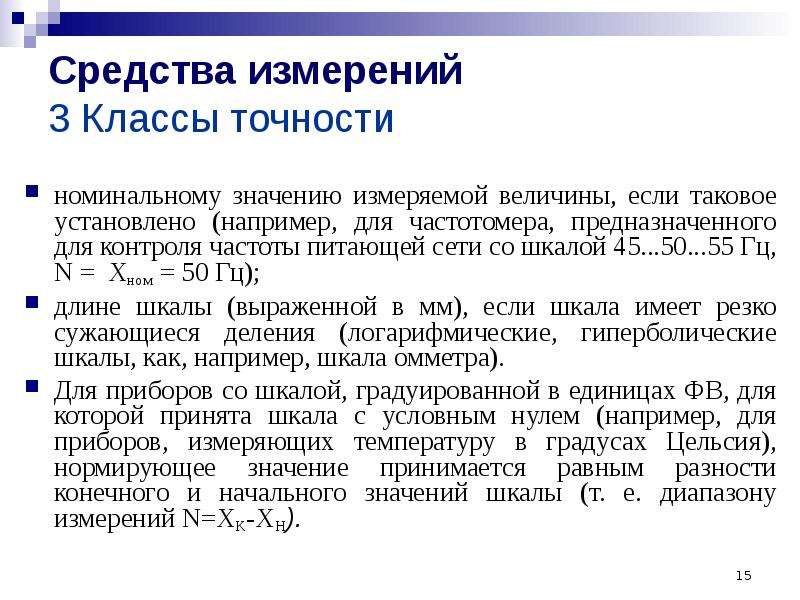

Средства измерений 3 Классы точности номинальному значению измеряемой величины, если таковое установлено (например, для частотомера, предназначенного для контроля частоты питающей сети со шкалой 45...50...55 Гц, N = Хном = 50 Гц); длине шкалы (выраженной в мм), если шкала имеет резко сужающиеся деления (логарифмические, гиперболические шкалы, как, например, шкала омметра). Для приборов со шкалой, градуированной в единицах ФВ, для которой принята шкала с условным нулем (например, для приборов, измеряющих температуру в градусах Цельсия), нормирующее значение принимается равным разности конечного и начального значений шкалы (т. е. диапазону измерений N=XK-XH).

Слайд 16

Описание слайда:

Средства измерений 3 Классы точности Конкретное значение приведенной погрешности для присвоения СИ класса точности следует выбирать из ряда предпочтительных чисел, регламентированного ГОСТ 13600—68 (выбирается ближайшее число со стороны больших значений). Класс точности указывается в технической документации на СИ и в виде условного обозначения наносится на шкалу или корпус измерительного прибора. Если для СИ нормируется предел допускаемой основной приведенной погрешности, то условное обозначение класса точности представляет собой само число γ, выраженное в процентах (например, 0,5 или 2,0).

Слайд 17

Описание слайда:

Средства измерений 3 Классы точности 2. В группе СИ, для которых преобладает мультипликативная составляющая погрешности, предел допускаемой абсолютной погрешности можно записать в следующем виде: ΔХ = ±bХ, где b — положительное число, не зависящее от X. Переходя к относительным погрешностям:

Слайд 18

Описание слайда:

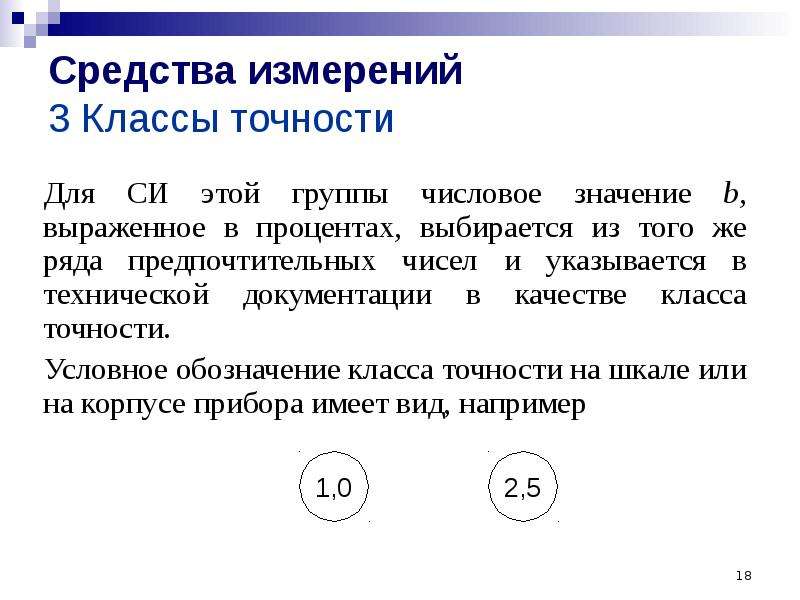

Средства измерений 3 Классы точности Для СИ этой группы числовое значение b, выраженное в процентах, выбирается из того же ряда предпочтительных чисел и указывается в технической документации в качестве класса точности. Условное обозначение класса точности на шкале или на корпусе прибора имеет вид, например

Слайд 19

Описание слайда:

Средства измерений 3 Классы точности 3 В группе СИ, для которых необходимо учитывать как аддитивную, так и мультипликативную составляющие погрешности, предел допускаемой абсолютной погрешности можно выразить в виде суммы двух членов: ΔХ = ±(а + b Х), Где X — значение измеряемой величины; а и b — положительные числа, не зависящие от X. Предел допускаемой основной погрешности для приборов этой группы нормируется по величине приведенной погрешности. Нормирующей величиной является конечное значение шкалы ХК, но приведенная погрешность определяется в двух точках шкалы: при Х= О (начальная отметка шкалы) и при Х= ХК(конечная отметка шкалы).

Слайд 20

Описание слайда:

Средства измерений 3 Классы точности

Слайд 21

Описание слайда:

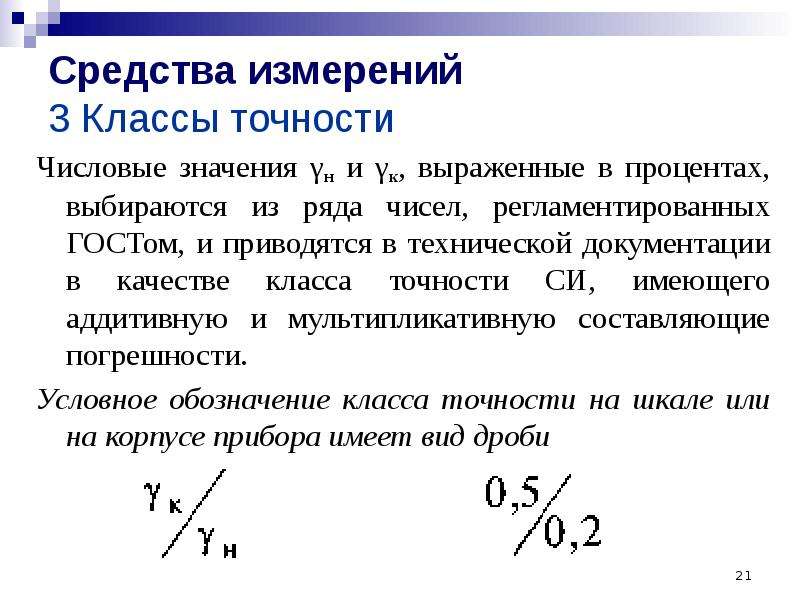

Средства измерений 3 Классы точности Числовые значения γн и γк, выраженные в процентах, выбираются из ряда чисел, регламентированных ГОСТом, и приводятся в технической документации в качестве класса точности СИ, имеющего аддитивную и мультипликативную составляющие погрешности. Условное обозначение класса точности на шкале или на корпусе прибора имеет вид дроби

Слайд 22

Описание слайда:

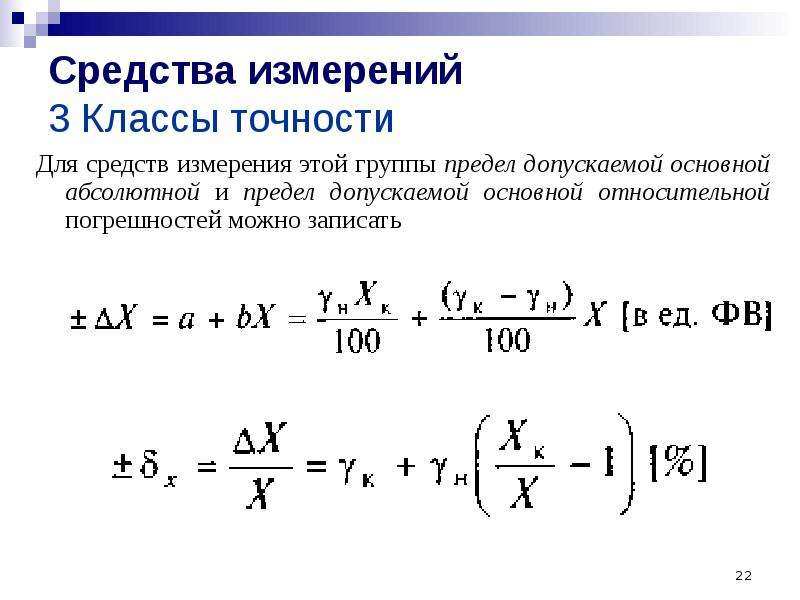

Средства измерений 3 Классы точности Для средств измерения этой группы предел допускаемой основной абсолютной и предел допускаемой основной относительной погрешностей можно записать

Слайд 23

Описание слайда:

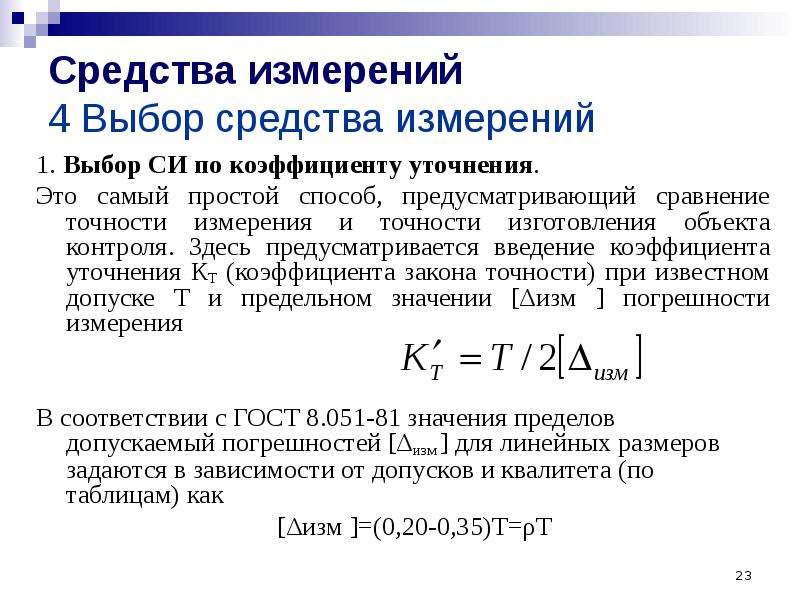

Средства измерений 4 Выбор средства измерений 1. Выбор СИ по коэффициенту уточнения. Это самый простой способ, предусматривающий сравнение точности измерения и точности изготовления объекта контроля. Здесь предусматривается введение коэффициента уточнения КТ (коэффициента закона точности) при известном допуске Т и предельном значении [Δизм ] погрешности измерения В соответствии с ГОСТ 8.051-81 значения пределов допускаемый погрешностей [Δизм ] для линейных размеров задаются в зависимости от допусков и квалитета (по таблицам) как [Δизм ]=(0,20-0,35)Т=ρТ

Слайд 24

Описание слайда:

Средства измерений 4 Выбор средства измерений Для линейных размеров указанное соотношение между [Δизм ] и Т от 20 до 35% соответствует КТ=2,5-1,4. При выборе СИ по величине КТ необходимо иметь соответствующие справочные данные о погрешностях конкретных СИ. Если измеряемый размер попадает в стандартизированный ГОСТ 8.051-81 интервал 0…500 мм, то используют среднее значение Кт.ср=(2,5+1,4)/2, а предел основной допускаемой погрешности СИ находят как Затем по таблицам выбирают ближайшее СИ с такой погрешностью.

Слайд 25

Описание слайда:

Средства измерений 4 Выбор средства измерений 2. Выбор СИ по принципу безошибочности контроля предполагает предварительную оценку вероятности ошибок первого и второго рода. Оценивают (или обосновано задают) законы распределения контролируемого параметра и погрешности измерения. Задают соответствующие вероятности ошибок первого и второго рода. По таблицам (справочные данные) находят соответствующее значение коэффициента уточнения КТ. При известном допуске на параметр выбирают СИ по таблицам.

Слайд 26

Описание слайда:

Средства измерений 4 Выбор средства измерений 3. Выбор СИ с учетом безошибочности контроля и его стоимости осуществляется как метод оптимизации по критериям точности (классу точности γ или абсолютной предельной погрешности Δси) СИ, его стоимости Сси и достоверности измерения. 4. Выбор СИ по технико-экономическим показателям является предпочтительным при эксплуатационном контроле ТС, поскольку позволяет принять во внимание как метрологические характеристики СИ, так и технико-экономические показатели эксплуатации самой ТС с учетом её ресурса, межконтрольной наработки, издержки на ТО и ремонт. В основу метода положен критерий оптимизации точности измерения, устанавливающий связь между точностью и удельными издержками на контрольно-диагностические операции с учетом дополнительных ТО и ремонтов ТС из-за погрешностей в оценке параметров её технического состояния.
