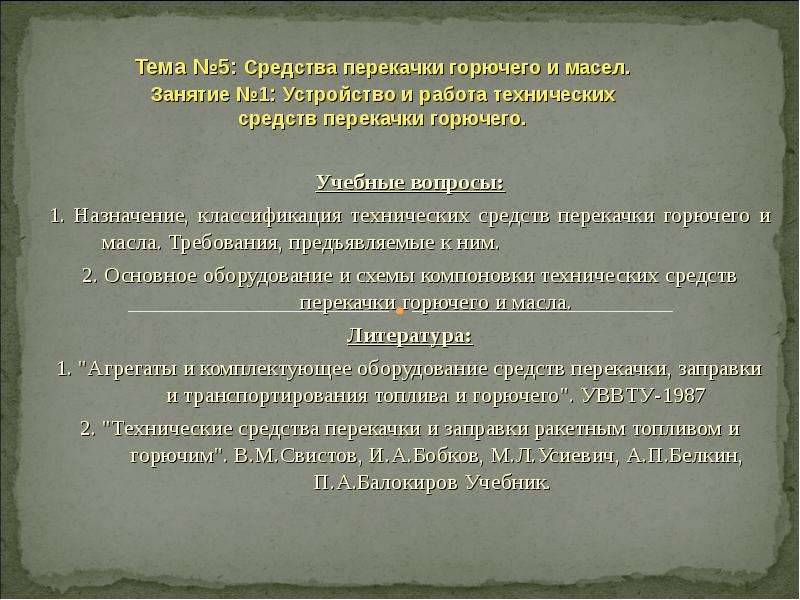

Учебные вопросы: 1. Назначение, классификация технических средств перекачки горючего и масла. Требования, предъявляемые к ним. 2. Основное оборудование и схемы компоновки технических средств перекачки горючего и масла. Литература: 1. "Агрегаты и комплектующее оборудование средств перекачки, заправки и транспортирования топлива и горючего". УВВТУ-1987 2. "Технические средства перекачки и заправки ракетным топливом и горючим". В.М.Свистов, И.А.Бобков, М.Л.Усиевич, А.П.Белкин, П.А.Балокиров Учебник.

Слайд 2

Описание слайда:

Устройство технических средств перекачки горючего. Технические средства перекачки предназначены для слива нефтепродуктов и ракетного топлива из железнодорожных цистерн в резервуары складов, выдачи их в наливной транспорт и тару, внутрискладских перекачек и подачи горючего по полевым магистральным трубопроводам. Технические средства перекачки классифицируются: - по принадлежности; - типу транспортной базы; - виду перекачиваемого продукта.

Слайд 3

Описание слайда:

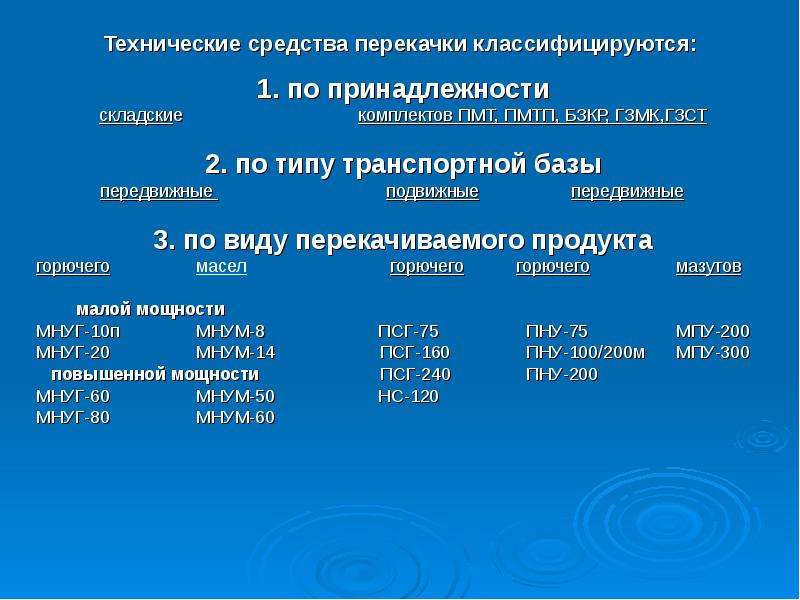

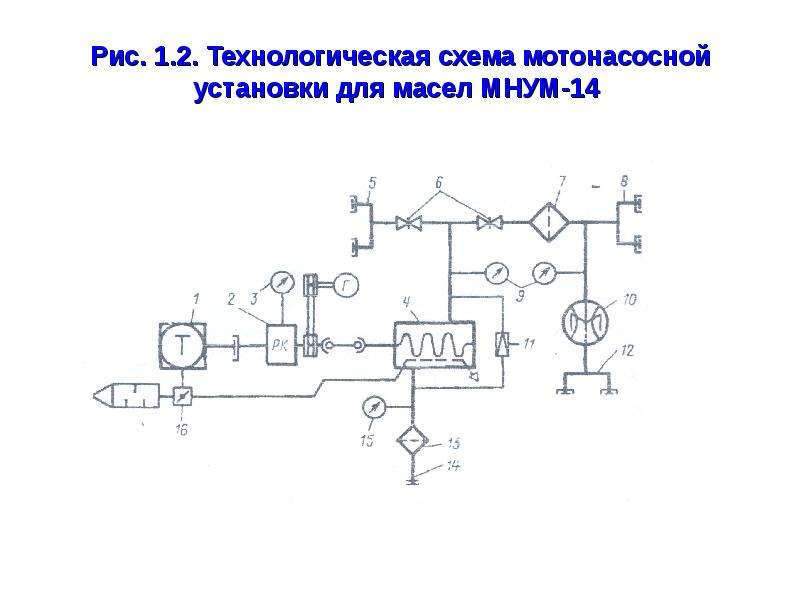

Технические средства перекачки классифицируются: 1. по принадлежности складские комплектов ПМТ, ПМТП, БЗКР, ГЗМК,ГЗСТ 2. по типу транспортной базы передвижные подвижные передвижные 3. по виду перекачиваемого продукта горючего масел горючего горючего мазутов малой мощности МНУГ-10п МНУМ-8 ПСГ-75 ПНУ-75 МПУ-200 МНУГ-20 МНУМ-14 ПСГ-160 ПНУ-100/200м МПУ-300 повышенной мощности ПСГ-240 ПНУ-200 МНУГ-60 МНУМ-50 НС-120 МНУГ-80 МНУМ-60

Слайд 4

Описание слайда:

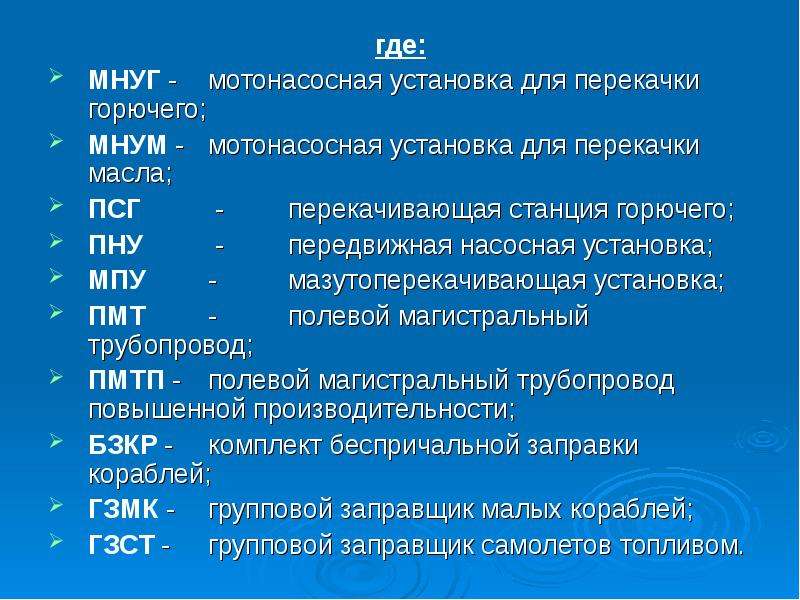

где: где: МНУГ - мотонасосная установка для перекачки горючего; МНУМ - мотонасосная установка для перекачки масла; ПСГ - перекачивающая станция горючего; ПНУ - передвижная насосная установка; МПУ - мазутоперекачивающая установка; ПМТ - полевой магистральный трубопровод; ПМТП - полевой магистральный трубопровод повышенной производительности; БЗКР - комплект беспричальной заправки кораблей; ГЗМК - групповой заправщик малых кораблей; ГЗСТ - групповой заправщик самолетов топливом.
