Лекция Тема: Структурная организация основной памяти

Слайд 2

Описание слайда:

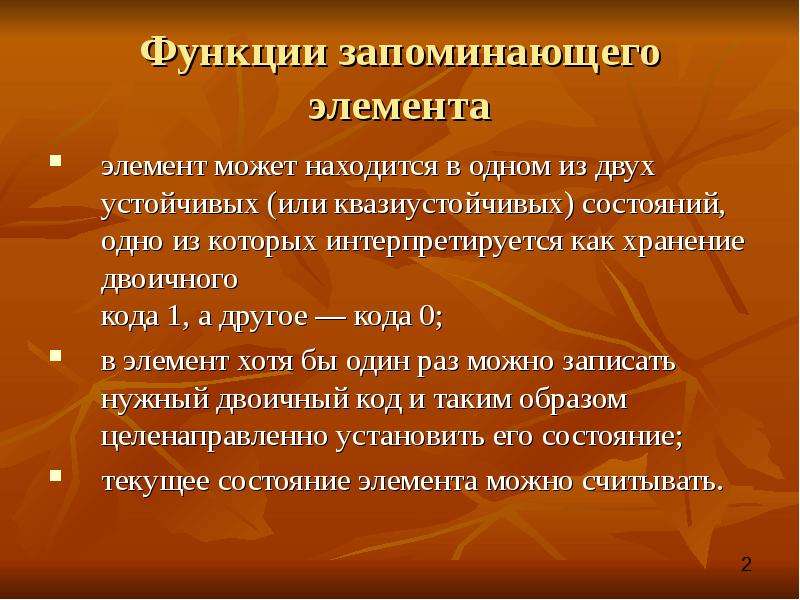

Функции запоминающего элемента элемент может находится в одном из двух устойчивых (или квазиустойчивых) состояний, одно из которых интерпретируется как хранение двоичного кода 1, а другое — кода 0; в элемент хотя бы один раз можно записать нужный двоичный код и таким образом целенаправленно установить его состояние; текущее состояние элемента можно считывать.

Слайд 3

Описание слайда:

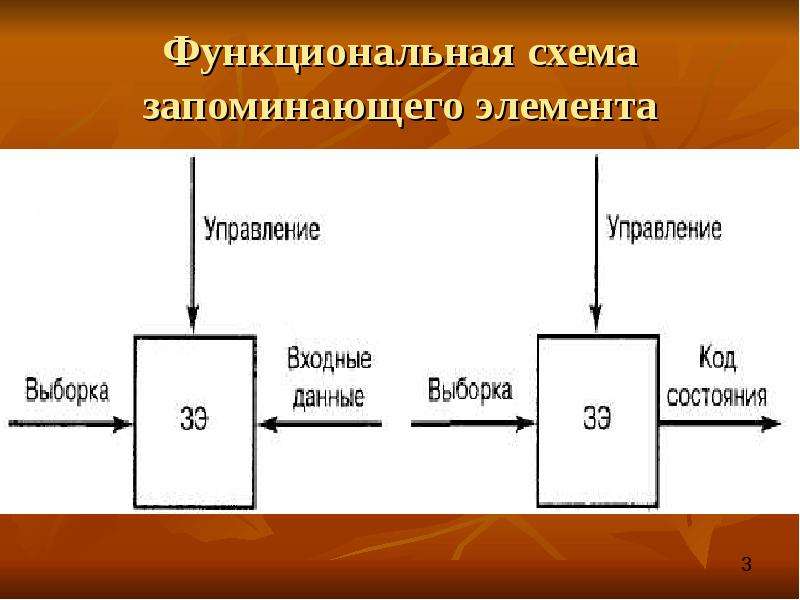

Функциональная схема запоминающего элемента

Слайд 4

Описание слайда:

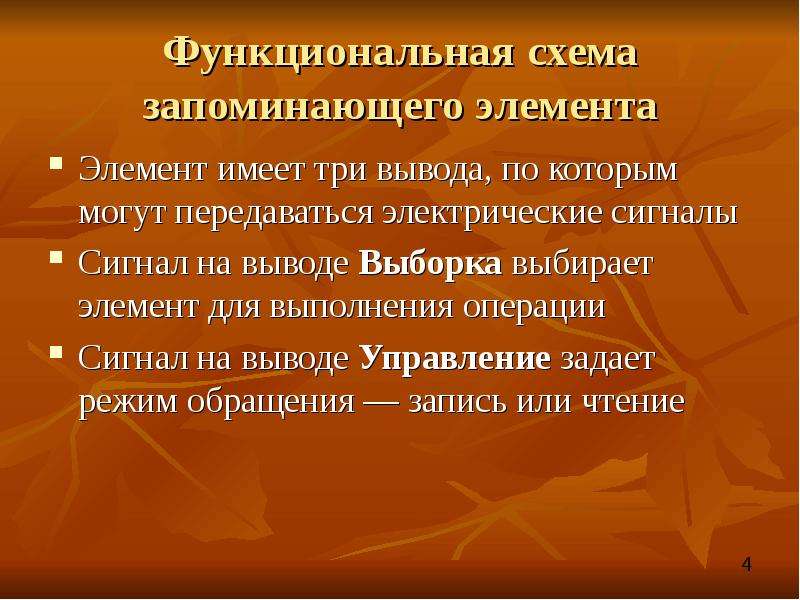

Функциональная схема запоминающего элемента Элемент имеет три вывода, по которым могут передаваться электрические сигналы Сигнал на выводе Выборка выбирает элемент для выполнения операции Сигнал на выводе Управление задает режим обращения — запись или чтение

Слайд 5

Описание слайда:

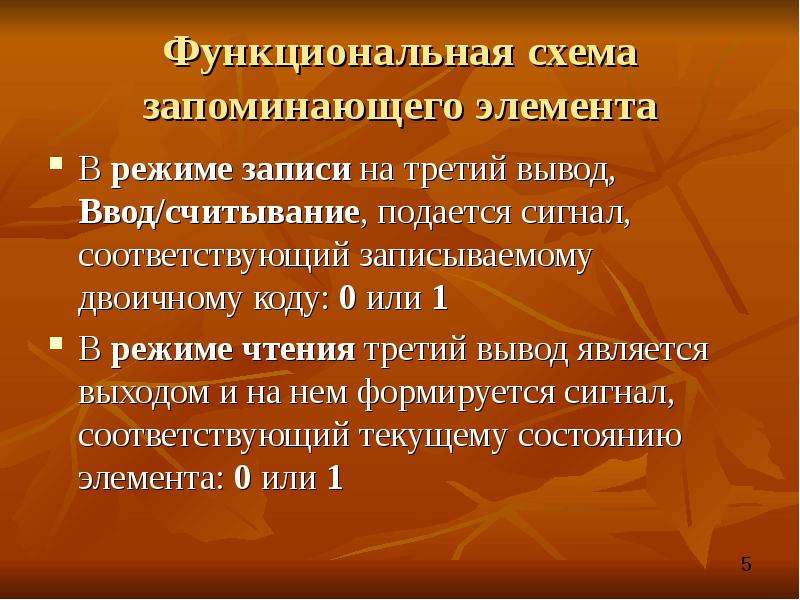

Функциональная схема запоминающего элемента В режиме записи на третий вывод, Ввод/считывание, подается сигнал, соответствующий записываемому двоичному коду: 0 или 1 В режиме чтения третий вывод является выходом и на нем формируется сигнал, соответствующий текущему состоянию элемента: 0 или 1

Слайд 6

Описание слайда:

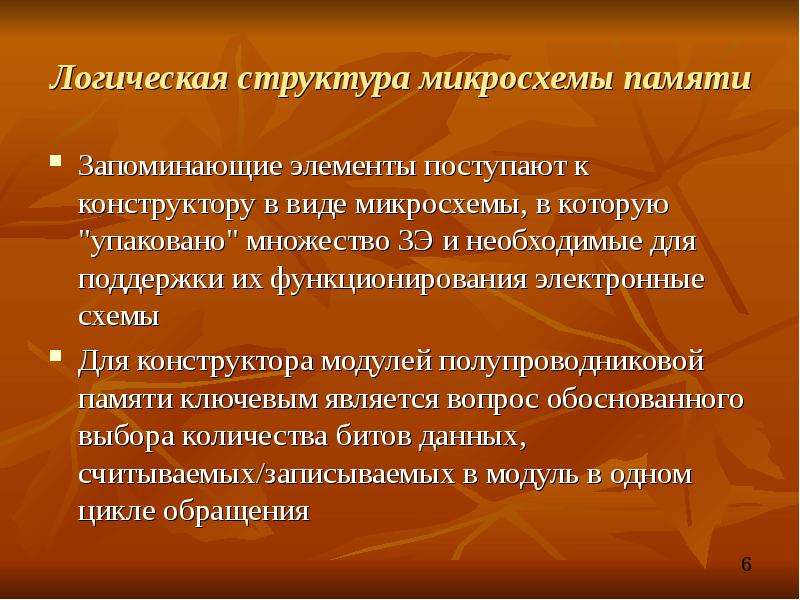

Логическая структура микросхемы памяти Запоминающие элементы поступают к конструктору в виде микросхемы, в которую "упаковано" множество ЗЭ и необходимые для поддержки их функционирования электронные схемы Для конструктора модулей полупроводниковой памяти ключевым является вопрос обоснованного выбора количества битов данных, считываемых/записываемых в модуль в одном цикле обращения

Слайд 7

Описание слайда:

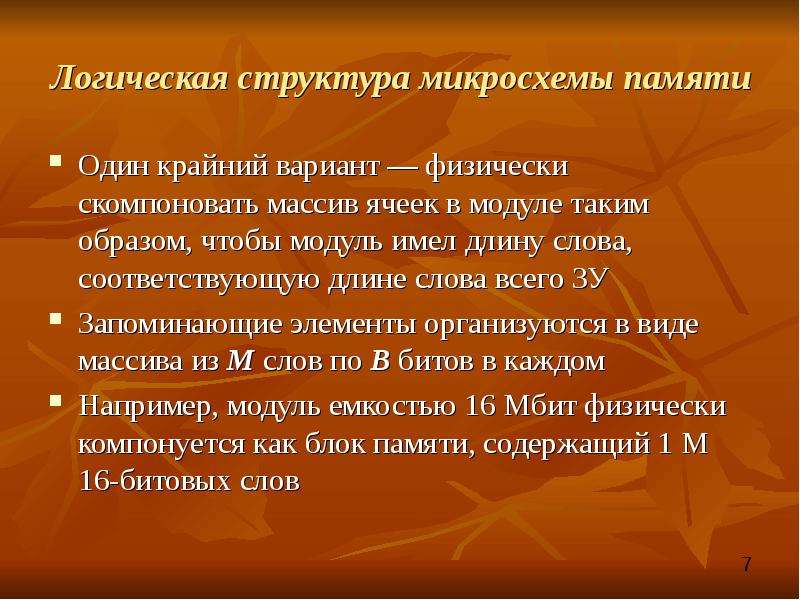

Логическая структура микросхемы памяти Один крайний вариант — физически скомпоновать массив ячеек в модуле таким образом, чтобы модуль имел длину слова, соответствующую длине слова всего ЗУ Запоминающие элементы организуются в виде массива из М слов по В битов в каждом Например, модуль емкостью 16 Мбит физически компонуется как блок памяти, содержащий 1 М 16-битовых слов

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

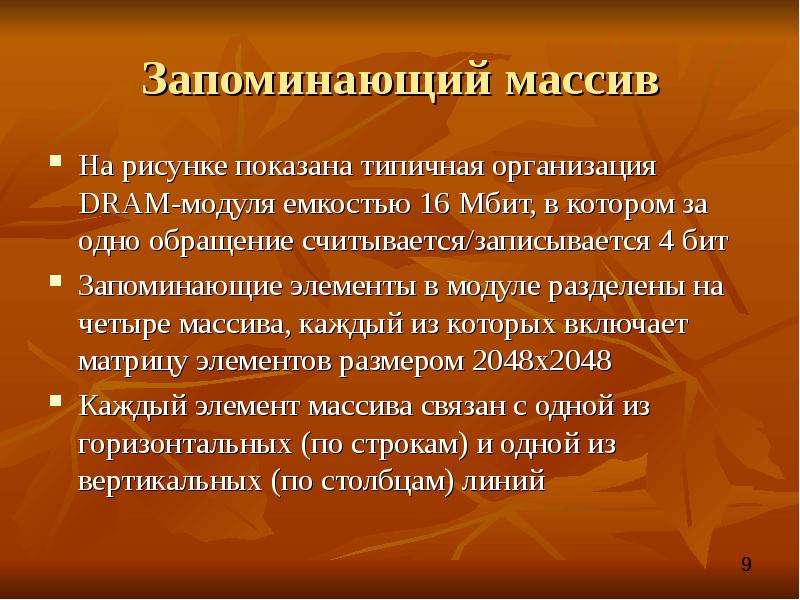

Запоминающий массив На рисунке показана типичная организация DRAM-модуля емкостью 16 Мбит, в котором за одно обращение считывается/записывается 4 бит Запоминающие элементы в модуле разделены на четыре массива, каждый из которых включает матрицу элементов размером 2048x2048 Каждый элемент массива связан с одной из горизонтальных (по строкам) и одной из вертикальных (по столбцам) линий

Слайд 10

Описание слайда:

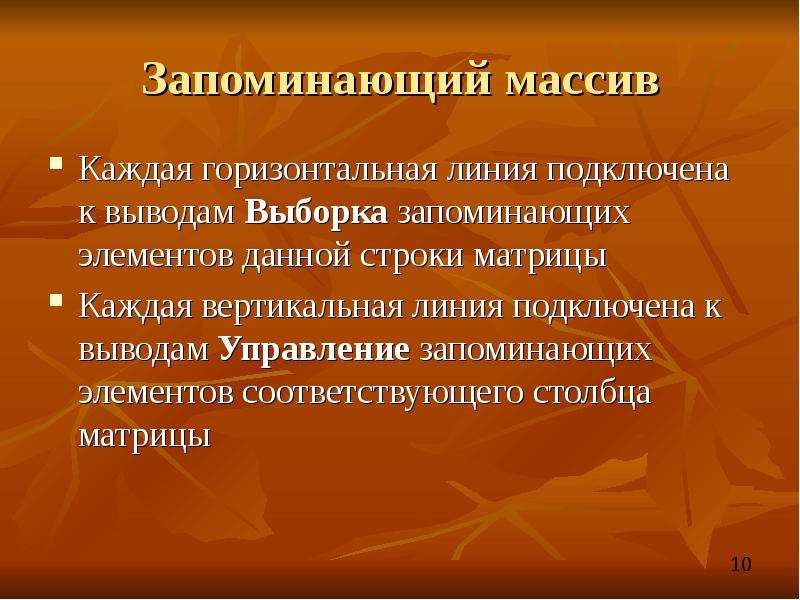

Запоминающий массив Каждая горизонтальная линия подключена к выводам Выборка запоминающих элементов данной строки матрицы Каждая вертикальная линия подключена к выводам Управление запоминающих элементов соответствующего столбца матрицы

Слайд 11

Описание слайда:

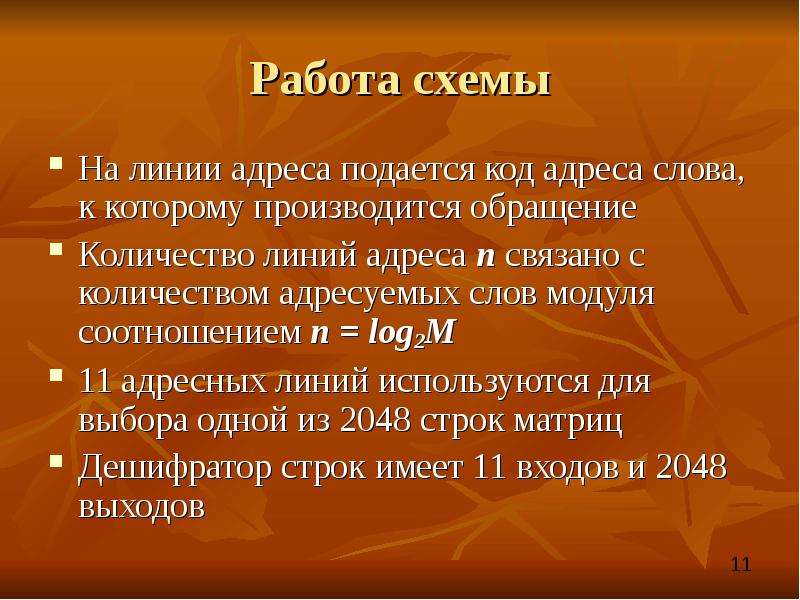

Работа схемы На линии адреса подается код адреса слова, к которому производится обращение Количество линий адреса п связано с количеством адресуемых слов модуля соотношением п = log2M 11 адресных линий используются для выбора одной из 2048 строк матриц Дешифратор строк имеет 11 входов и 2048 выходов

Слайд 12

Описание слайда:

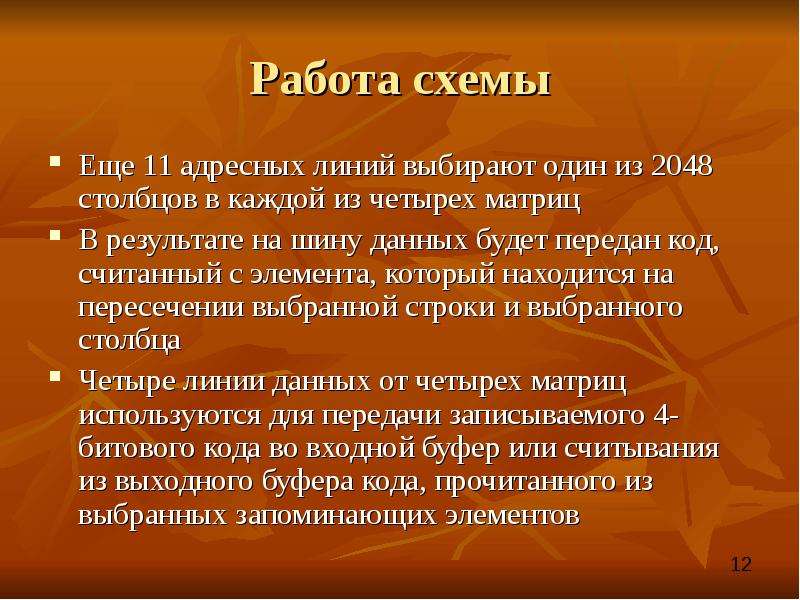

Работа схемы Еще 11 адресных линий выбирают один из 2048 столбцов в каждой из четырех матриц В результате на шину данных будет передан код, считанный с элемента, который находится на пересечении выбранной строки и выбранного столбца Четыре линии данных от четырех матриц используются для передачи записываемого 4-битового кода во входной буфер или считывания из выходного буфера кода, прочитанного из выбранных запоминающих элементов

Слайд 13

Описание слайда:

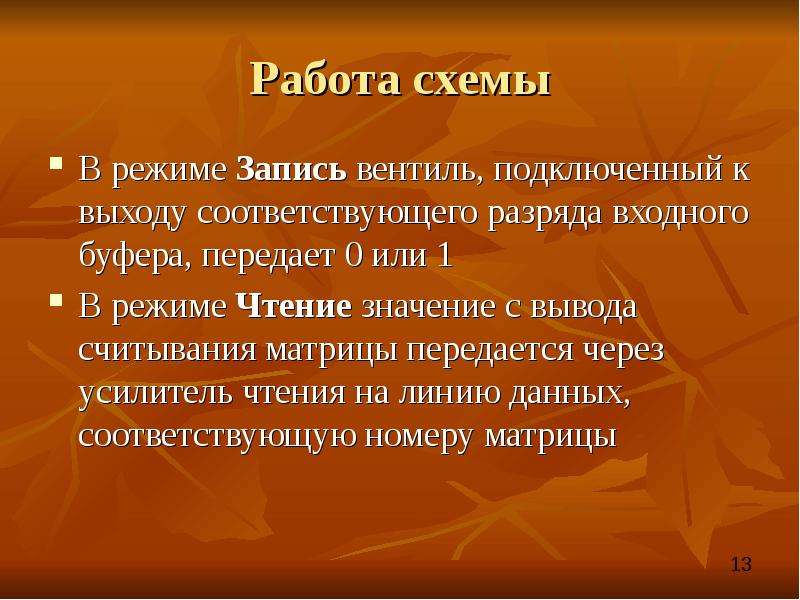

Работа схемы В режиме Запись вентиль, подключенный к выходу соответствующего разряда входного буфера, передает 0 или 1 В режиме Чтение значение с вывода считывания матрицы передается через усилитель чтения на линию данных, соответствующую номеру матрицы

Слайд 14

Описание слайда:

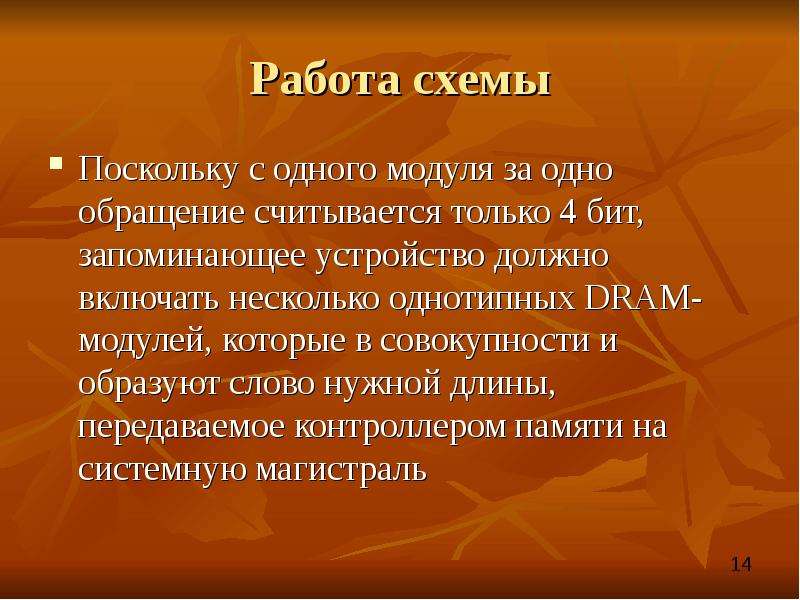

Работа схемы Поскольку с одного модуля за одно обращение считывается только 4 бит, запоминающее устройство должно включать несколько однотипных DRAM-модулей, которые в совокупности и образуют слово нужной длины, передаваемое контроллером памяти на системную магистраль

Слайд 15

Описание слайда:

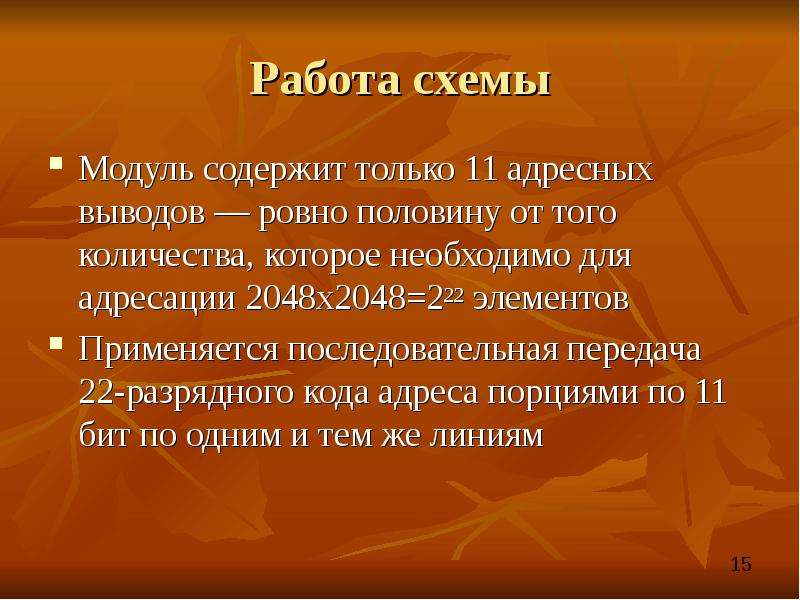

Работа схемы Модуль содержит только 11 адресных выводов — ровно половину от того количества, которое необходимо для адресации 2048х2048=222 элементов Применяется последовательная передача 22-разрядного кода адреса порциями по 11 бит по одним и тем же линиям

Слайд 16

Описание слайда:

Работа схемы Первые 11 бит направляются в схему выборки строки и сопровождаются внешним сигналом RAS (row address select) Вторые 11 бит направляются в схему выборки столбца и сопровождаются внешним сигналом CAS (column address select)

Слайд 17

Описание слайда:

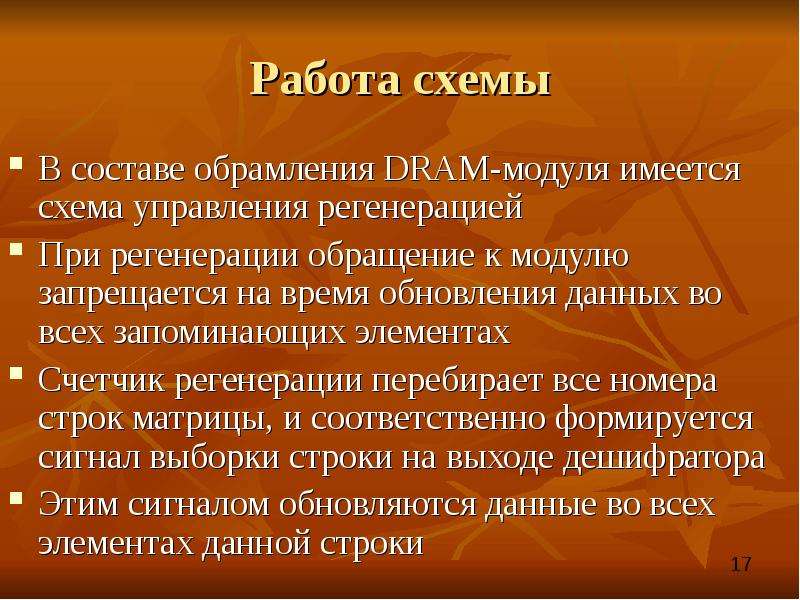

Работа схемы В составе обрамления DRAM-модуля имеется схема управления регенерацией При регенерации обращение к модулю запрещается на время обновления данных во всех запоминающих элементах Счетчик регенерации перебирает все номера строк матрицы, и соответственно формируется сигнал выборки строки на выходе дешифратора Этим сигналом обновляются данные во всех элементах данной строки

Слайд 18

Описание слайда:

Конструкция микросхемы памяти

Слайд 19

Описание слайда:

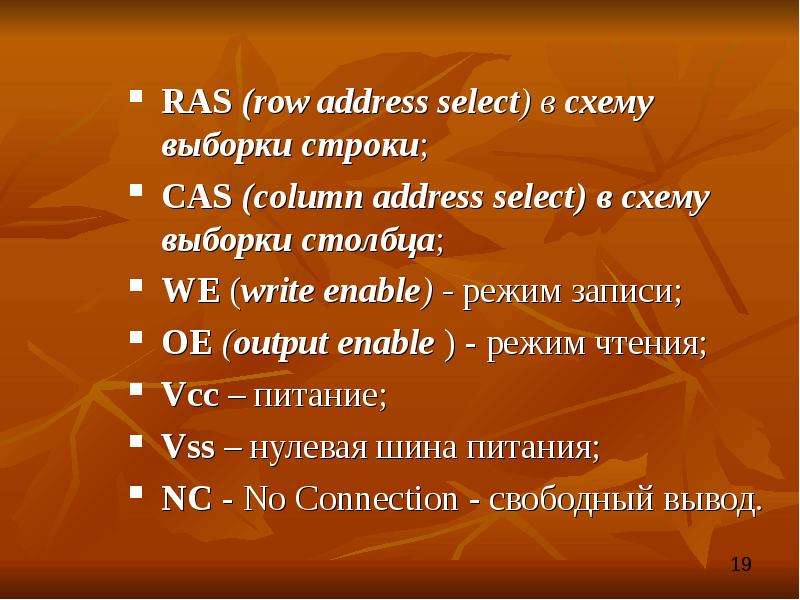

RAS (row address select) в схему выборки строки; RAS (row address select) в схему выборки строки; CAS (column address select) в схему выборки столбца; WE (write enable) - режим записи; ОЕ (output enable ) - режим чтения; Vcc – питание; Vss – нулевая шина питания; NC - No Connection - свободный вывод.

Слайд 20

Описание слайда:

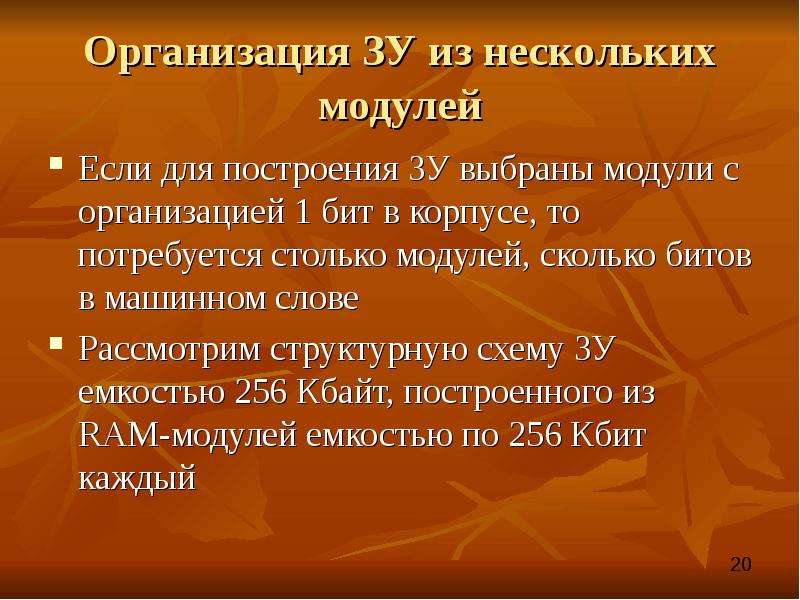

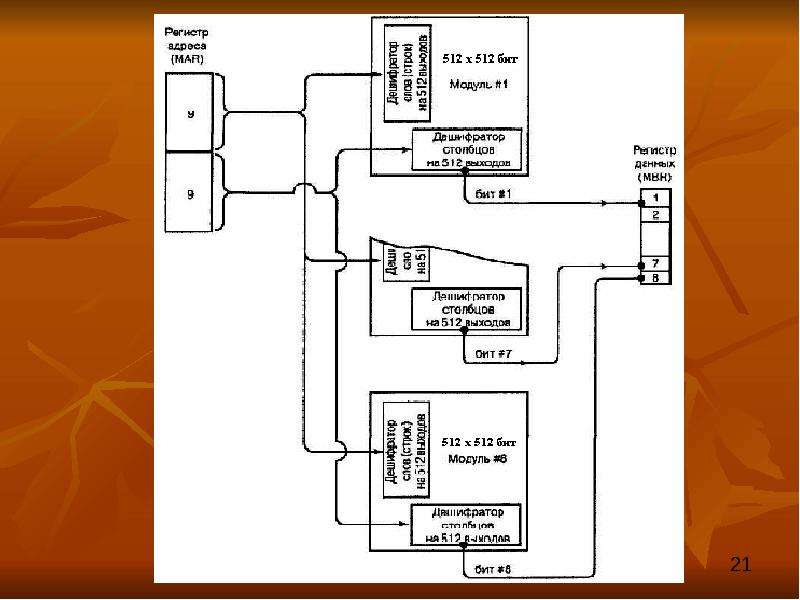

Организация ЗУ из нескольких модулей Если для построения ЗУ выбраны модули с организацией 1 бит в корпусе, то потребуется столько модулей, сколько битов в машинном слове Рассмотрим структурную схему ЗУ емкостью 256 Кбайт, построенного из RAM-модулей емкостью по 256 Кбит каждый

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

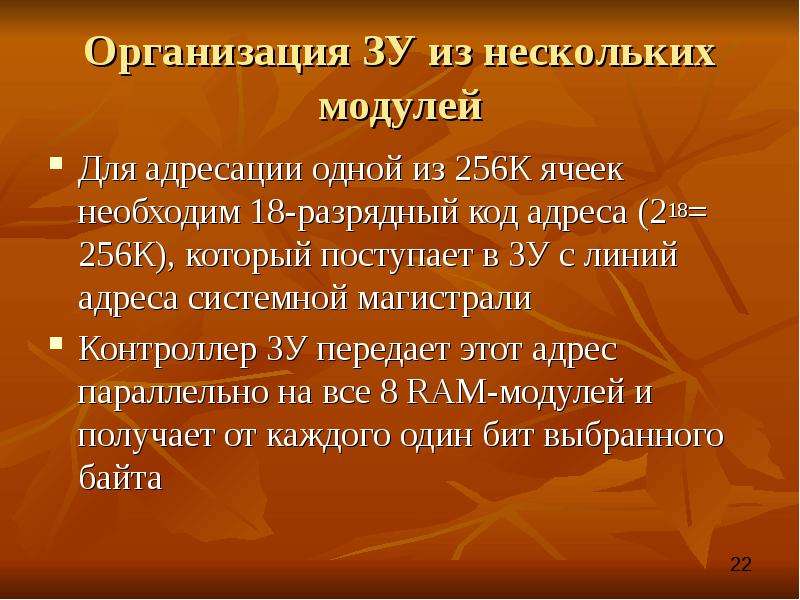

Организация ЗУ из нескольких модулей Для адресации одной из 256К ячеек необходим 18-разрядный код адреса (218= 256К), который поступает в ЗУ с линий адреса системной магистрали Контроллер ЗУ передает этот адрес параллельно на все 8 RAM-модулей и получает от каждого один бит выбранного байта

Слайд 23

Описание слайда:

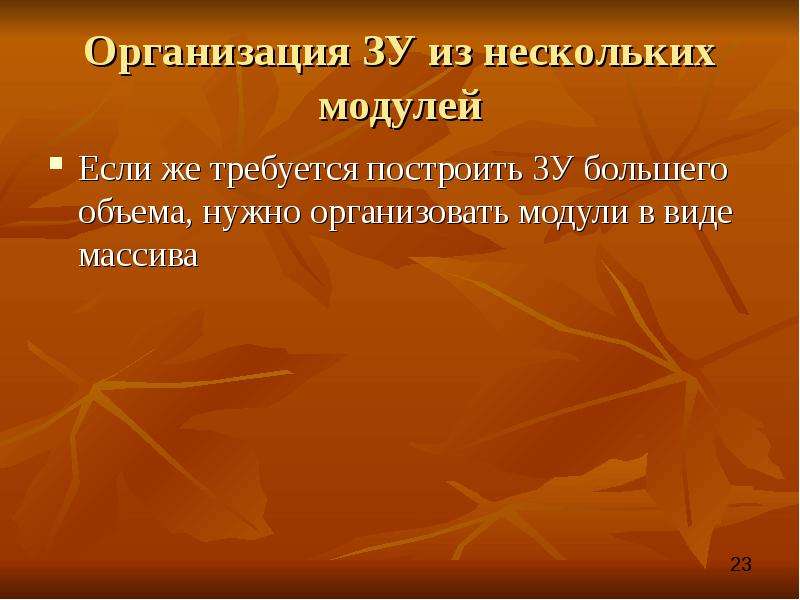

Организация ЗУ из нескольких модулей Если же требуется построить ЗУ большего объема, нужно организовать модули в виде массива

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

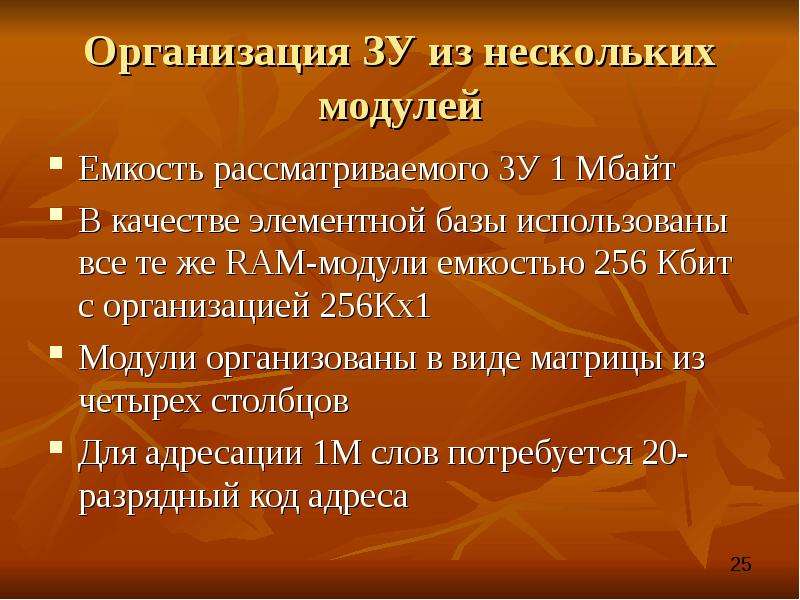

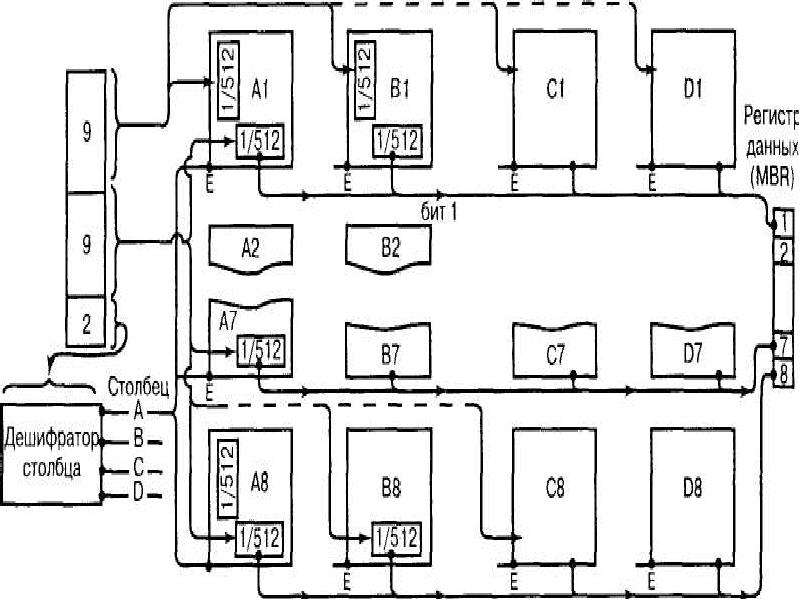

Организация ЗУ из нескольких модулей Емкость рассматриваемого ЗУ 1 Мбайт В качестве элементной базы использованы все те же RAM-модули емкостью 256 Кбит с организацией 256Кх1 Модули организованы в виде матрицы из четырех столбцов Для адресации 1М слов потребуется 20-разрядный код адреса

Слайд 26

Описание слайда:

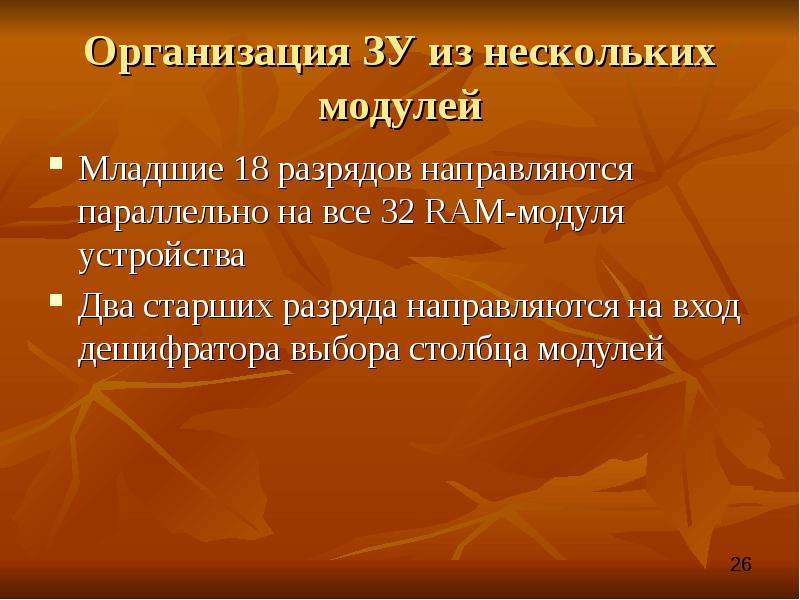

Организация ЗУ из нескольких модулей Младшие 18 разрядов направляются параллельно на все 32 RAM-модуля устройства Два старших разряда направляются на вход дешифратора выбора столбца модулей
